Phoenix Contact 2702198 Bariera anteny

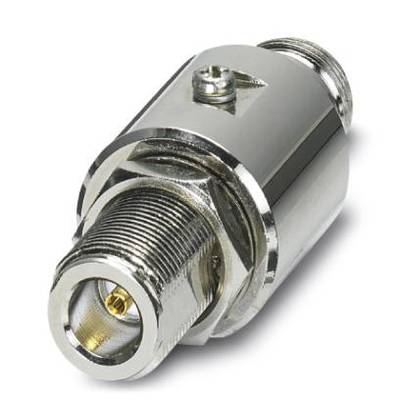

Srebrny element łączący przewód koncentryczny z mechanizmem śrubowym, odpowiedni do zastosowań w urządzeniach elektronicznych.

Zdjęcie poglądowe

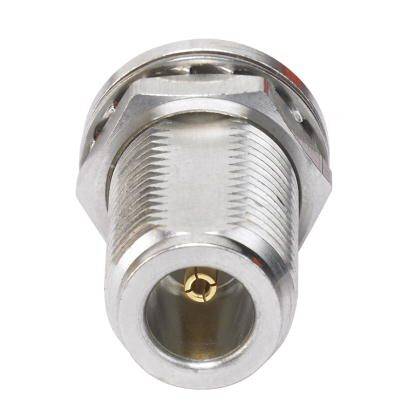

Metalowy wtyk koncentryczny w zbliżeniu. Widoczny jest gwint wewnętrzny i centralny punkt styku.

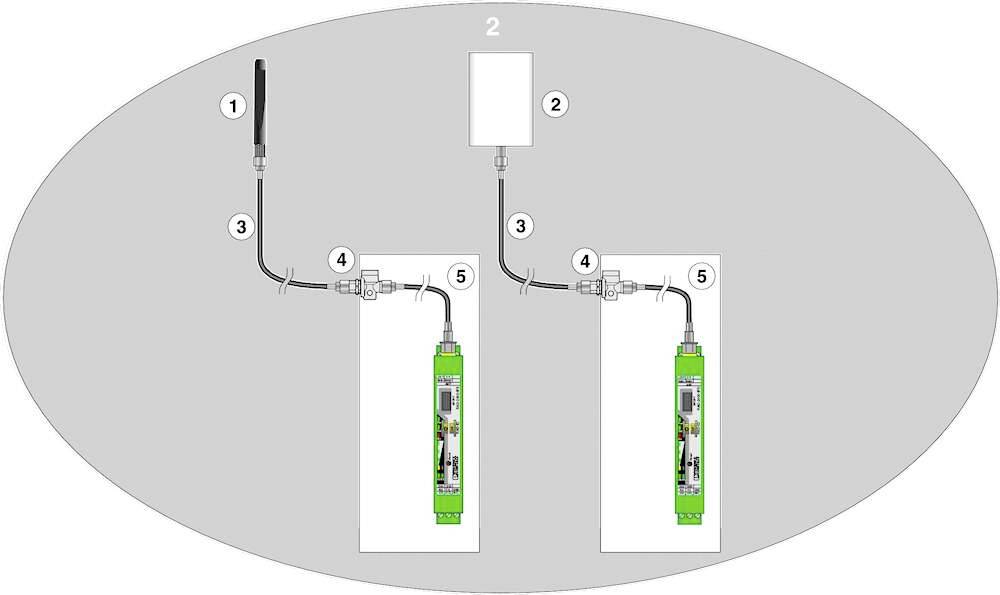

Diagram przedstawia połączenia dwóch zielonych urządzeń (5) z jednostką centralną (2) za pomocą kabli (3 i 4) oraz anteny (1).

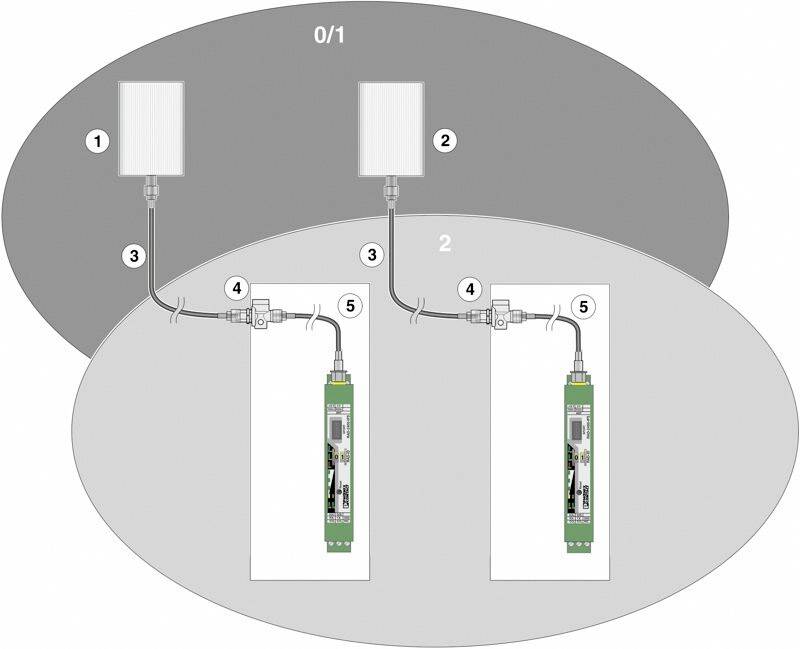

Dwa systemy antenowe łączą się z dwoma urządzeniami elektronicznymi. Etykiety: 0/1 i 2, z ponumerowanymi krokami 1-5.

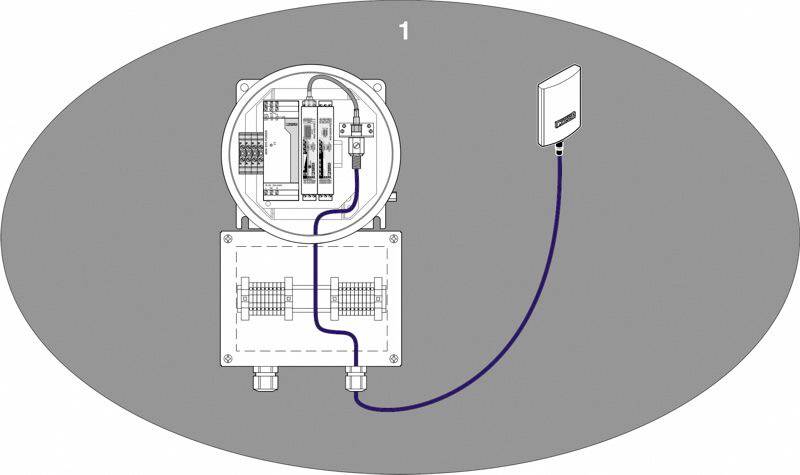

Diagram przedstawia obwód elektryczny z dwoma komponentami połączonymi przewodem. Ukazuje obwody i połączenia.

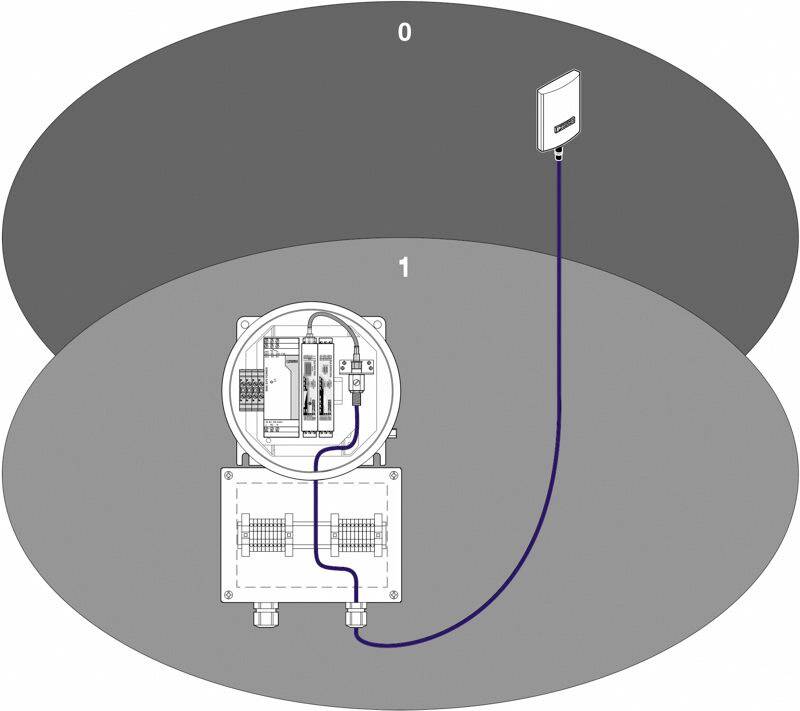

Diagram podłączonego urządzenia: Urządzenie jest połączone przewodem z czujnikiem. Tło jest podzielone na dwie strefy '0' i '1'.

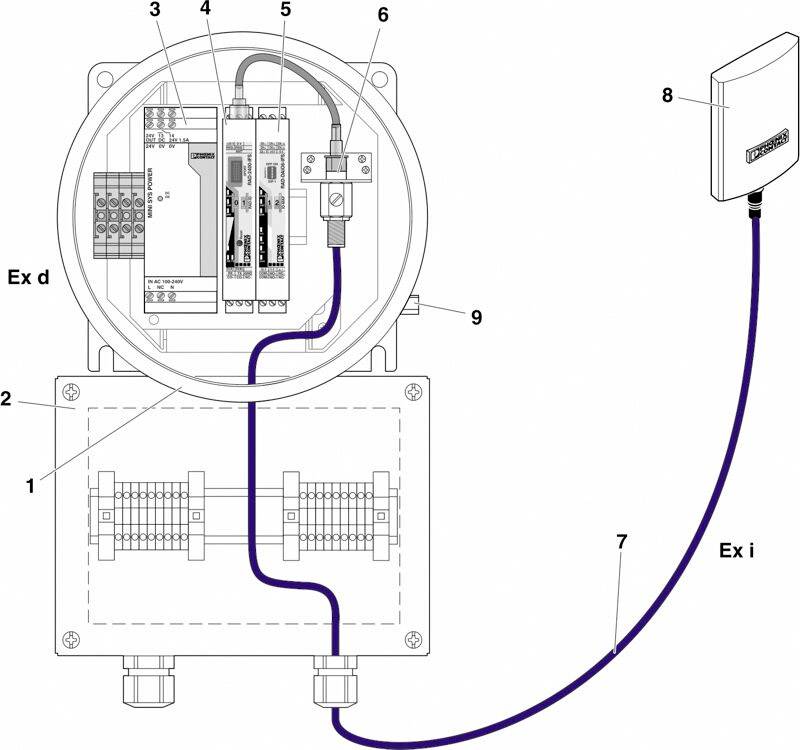

Diagram urządzenia przeciwwybuchowego typu Ex d, podłączonego kablem do urządzenia przeciwwybuchowego iskrobezpiecznego Ex i. Elementy są ponumerowane i oznaczone etykietami.

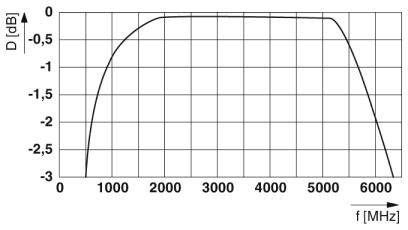

Diagram charakterystyki częstotliwościowej przedstawia niemal płaską krzywą między 500 MHz a 5000 MHz, z podniesieniem i spadkiem na końcach.

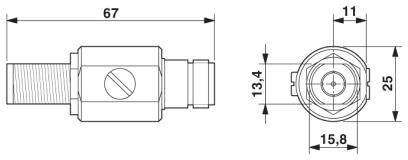

Rysunek techniczny części mechanicznej z wymiarami: długość 67 mm, średnica 13,4 mm, szerokość 15,8 mm.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 17.08

Liczba

Sztuki

Suma (934,15 zł / Sztuka)

934,15 zł

1149,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP65
Temperatura otoczenia (praca): Od -40°C... 75 °C
Impendancja: 50 Ω
Rodzaj połączenia: N (żeński) / N (żeński)
Moc wejściowa Pi: ≤ 2 W.
Maksymalne napięcie błędów o 253 V AC/DC
Maksymalna pojemność 5,64 pF
Napięcie probiercze: 2,1 kV AC (50 Hz / 2 s)
Materiał obudowy: Mosiądz niklowany
Materiał powierzchni obudowy: Nikiel
Materiał przewodu wewnętrznego: Przewód wewnętrzny CuZn
Materiał powierzchni wewnętrznego przewodu: Złoty
Materiał izolujący: PTFE
Materiał uszczelnienia: Silikon
Materiał styku sprężynowego: CuSn
Powierzchnia styku: Au

Rodzaj produktu: Bariera anteny

Model katalogowy producenta: BAR-ANT-N-N-EX

Numer katalogowy producenta: 2702198

Do pobrania

Karta katalogowa

Karta katalogowa 2209816 Phoenix Contact 2702198 Bariera anteny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209816 Phoenix Contact 2702198 Bariera anteny

Opis

Dopuszczenia międzynarodowe (ATEX, IECEx). Zastosowanie standardowych produktów w strefie ex 0, 1 i 2.

Opis tego produktu został przetłumaczony automatycznie.
