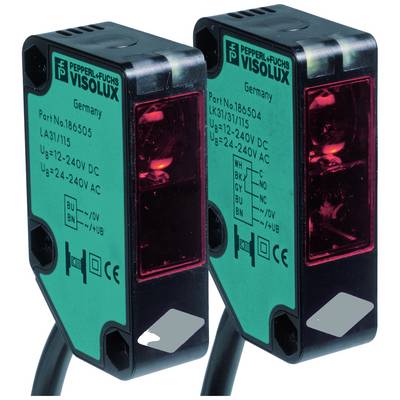

Zdjęcie poglądowe
Zdjęcie poglądowe
Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs LD31/LV31/25/38/115 811441 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
kabel
Model katalogowy producenta
LD31/LV31/25/38/115
Minimalne napięcie robocze
12 V/DC
Karta katalogowa (PDF)
Liczba
Suma (739,02 zł / Sztuka)
739,02 zł
908,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
- Model katalogowy producenta
LD31/LV31/25/38/115
- Minimalne napięcie robocze
12 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
12 - 30 V/DC
- Czas reakcji
25 ms
- Częstotliwość przełączania
20 Hz
- Złącze czujnika
kabel
- Rodzaj nadajnika
LED czerwony
43 m
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
Do pobrania
Karta katalogowa
Karta katalogowa 2629170 Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs LD31/LV31/25/38/115 811441 1 szt.
Opis
Zakres działania: 0 ... 30 m, nadajnik światła: LED, rodzaj światła: czerwony, światło zmienne, 630 nm, wyjście sygnału: przekaźnik, 1 styk przełączny, rodzaj przełączania: przełączanie światła, podłączenie: nadajnik: kabel stały 2 m, odbiornik 3-przewodowy: stały kabel 2 m, 5-żyłowy, napięcie robocze: 12 ... 30 V DC, temperatura otoczenia: -25 ... 55 °C (-13 ... 131 °F)
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Poszczególne komponenty
- Nadajnik: LD31/76a/115
- Odbiornik: LV31/25/38/115
- Ogólne dane
- Zakres działania: 0 ... 30 m
- Zasięg graniczny: 43 m
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło, 630 nm
- Pomoc w ustawianiu: żółta dioda LED: | 1. Dioda LED świeci stale: wolna wiązka światła oraz nadajnik i odbiornik prawidłowo ustawione | 2. Dioda miga: osiągnięty punkt przełączania | 3. Dioda wyłączona: przerwanie wiązki lub niewspółosiowość
- Średnica plamki świetlnej: około 800 mm w odległości 30 m
- Kąt apertury: nadajnik: 0,5°, odbiornik: 1,5°
- Limit oświetlenia otoczenia: 50000 luksów; zgodnie z EN 60947-5-2
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 620 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: Zielona dioda LED: Zasilanie włączone (zasilanie włączone)
- Wyświetlacz funkcji: żółta dioda LED: | 1. Dioda LED świeci stale: sygnał> 2 x punkt przełączania (rezerwa funkcjonalna) | 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania | 3. Dioda wyłączona: sygnał< punkt przełączania
- dane elektryczne
- Napięcie robocze 12... 30 V DC
- Prąd jałowy: Nadajnik: ≤ 18mA | Odbiornik: ≤ 20mA
- Wejście
- Wejście testowe: nadajnik wyłącza się przy +U B Wyjście
- Przełączanie: jasno
- Wyjście sygnału: przekaźnik, 1 styk przełączny
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 1 A
- Częstotliwość przełączania: ≤ 20 Hz
- Czas odpowiedzi: ≤ 25ms
- konformizm
- Norma produktu: EN 60947-5-2
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- Normy: EN 62103
- Aprobaty i Certyfikaty
- Klasa ochronności: II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Obwód wyjściowy z izolacją podstawową od obwodu wejściowego zgodnie z EN 50178, napięcie znamionowe izolacji 240 V AC
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: -25 ... 55 °C (-13 ... 131 °F)
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 18 mm
- Wysokość koperty: 62 mm
- Głębokość obudowy: 35 mm
- Stopień ochrony: IP67
- Połączenie: nadajnik: kabel stały 2 m, 3-żyłowy | Odbiornik: kabel stały 2 m, 5-żyłowy
- Materiał
- Obudowa: poliwęglan
- Emisja światła: PMMA
- Masa: Nadajnik: 116 g | Odbiornik: 131g
