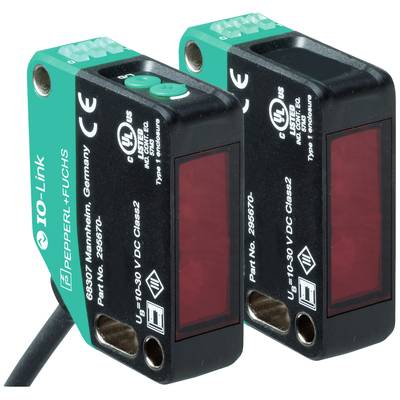

Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs OBE25M-R200-SEP-IO-0,3M-V3 301019 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8
Model katalogowy producenta
OBE25M-R200-SEP-IO-0,3M-V3
Minimalne napięcie robocze
10 V/DC
Karta katalogowa (PDF)
Liczba
Suma (869,11 zł / Sztuka)
869,11 zł
1069,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
- Model katalogowy producenta
OBE25M-R200-SEP-IO-0,3M-V3
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
0.5 ms
- Wyjście czujnika
NPN, zamknięty
PNP, Otwierający
- Częstotliwość przełączania
1000 Hz
- Złącze czujnika
M8
- Długość kabla
0.3 m
- Rodzaj nadajnika
LED czerwony
33 m
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2629241 Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs OBE25M-R200-SEP-IO-0,3M-V3 301019 1 szt.
Opis
Zakres działania: 0 ... 25 m, emiter światła: LED, rodzaj światła: czerwony, światło naprzemienne, wyjście sygnału: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (przez C /Q = pin 4), rodzaj przełączania: można przełączać rodzaj przełączania czujnika. Stan dostawy to: C/Q - Pin4: styk NPN NO / przełączanie na ciemno, styk PNP NC / przełączanie światła, IO-Link, połączenie: kabel stały 300 mm z wtyczką M8 x 1, 3-pin, napięcie robocze: 10 . ... 30 V DC, temperatura otoczenia: -40 ... 60°C ( -40... 140 °F) , kabel stały -20 ... 60 °C (-4 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Poszczególne komponenty
- Nadajnik: OBE25M-R200-S-IO-0.3M-V3
- Odbiornik: OBE25M-R200-EP-IO-0.3M-V3
- Ogólne dane
- Zakres działania: 0 ... 25 m
- Zasięg graniczny: 33 m
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło
- Identyfikacja grupy ryzyka LED: grupa wolna
- Pomoc w ustawieniu: czerwona dioda LED (w optyce odbiornika) | świeci ciągle, gdy wiązka jest przerwana, | miga po osiągnięciu punktu przełączania, | wyłącza się po osiągnięciu rezerwy funkcjonalnej
- Średnica plamki świetlnej: około 850 mm w odległości 25 m
- Kąt rozwarcia: ok. 2 °
- Zewnętrzny limit światła: EN 60947-5-2: 40000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 462 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 60%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | świecenie statyczne — włączenie zasilania | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: | statyczne włączone - wolna droga światła | static off - wykryto obiekt | miganie (4 Hz) - rezerwa funkcjonalna niedomiaru
- Sterowanie: Odbiornik: przełącznik Jasny/Ciemny
- Sterowanie: Odbiornik: regulator czułości
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- Prąd jałowy: Nadajnik: ≤ 15mA | Odbiornik: ≤ 15 mA przy napięciu roboczym 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Profil urządzenia: identyfikacja i diagnostyka | Inteligentny czujnik: | Odbiornik: Typ 2.4 | Kanał: -
- Szybkość transmisji: COM2 (38,4 kb/s)
- Wersja IO-Link: 1.1
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Nadawca: | Wejście danych procesowych: 0 bit | Wyjście danych procesowych: 1 bit | Odbiorca: | Wprowadzanie danych procesowych: 2 bity | Wyjście danych procesowych: 2 bity
- Obsługa trybu SIO: tak
- Identyfikator urządzenia: Nadawca: 0x111401 (1119233) | Odbiornik: 0x111301 (1118977)
- Zgodny typ portu głównego: A
- Wejście
- Wejście testowe: nadajnik wyłącza się przy +U B Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Status dostawy to: | C/Q - Pin4: NPN normalnie otwarte / ciemne przełączanie, PNP normalnie zamknięte / przełączanie światła, IO-Link
- Wyjście sygnałowe: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 1000 Hz.
- Czas reakcji <0,5 ms
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Aprobaty i Certyfikaty
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 60°C ( -40... 140 °F) , kabel stały | -20... 60 °C (-4 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 15 mm
- Wysokość koperty: 50,6 mm
- Głębokość obudowy: 41,7 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: kabel stały 300 mm ze złączem M8 x 1, 3-pin
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa: Nadajnik: ok. 41 g Odbiornik: ok. 41 g
- Długość kabla: 0,3 m
