Złącza i Kable Złącza Złącza przemysłowe Złącze wtykowe okrągłe

binder 09 0328 780 07-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna

EAN:
Numer producenta
Numer produktu

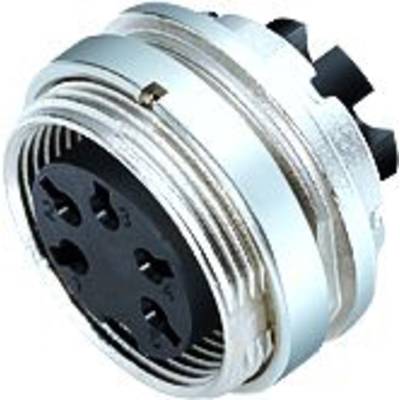

Okrągły, metalowy złącze M12 z wieloma stykami, typowe dla zastosowań przemysłowych lub automatyki.
Zdjęcie poglądowe
Okrągły, metalowy złącze M12 z wieloma stykami, typowe dla zastosowań przemysłowych lub automatyki.

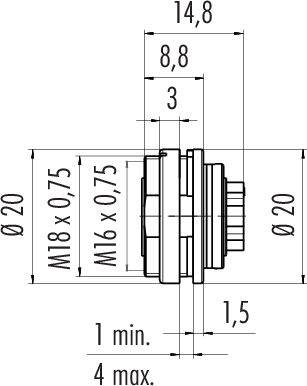

Rysunek techniczny połączenia cylindrycznego elementu z wymiarami: średnica całkowita 20 mm, głębokość 14,8 mm, gwint M18 i M16.
Rozmieszczenie elektryczne styków okrągłego złącza z siedmioma numerowanymi stykami ułożonymi w kole, styk 7 umieszczony centralnie.
1/3
Zdjęcie poglądowe
Rodzaj produktu
Złącze żeńskie kołnierzowe
Rodzaj złącza
złącze żeńskie proste
złącze żeńskie z kołnierzem
Łączna ilość styków
7
Połączenie komponentów
zaciskane
Zawartość
1 szt.
Karta katalogowa (PDF)
Deutsch (Deutschland)
binder
Dostawa w wt. 14.07

14 Sztuki

Liczba

Suma (34,71 zł / Sztuka)
34,71 zł
42,69 zł
z VAT (klient indywidualny)
Cena netto
Zgłoś wątpliwości prawne
  • Cechy produktu
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Cechy produktu

09 0328 780 07 Seria 680

  • Gniazdo kołnierzowe M16 IP40
  • Liczba biegunów: 7
  • nieekranowany
  • zaciskane (styki zaciskane należy zamawiać osobno)
  • IP40
  • Można przykręcić od przodu

Dane techniczne

  • Zgodność EMC: nieekranowany
  • Rezystancja izolacji: ≥ 10¹⁰ Ω
  • Rezystancja styku: ≤ 5 mΩ
  • Grupa materiałów izolacyjnych: III
  • Kategoria przepięcia I.
  • Stopień zanieczyszczenia: 1
  • Materiał korpusu styku: PBT (UL94 V-0)
  • Rodzaj montażu: montaż na obudowie
Model katalogowy producenta

09 0328 780 07

Rodzaj produktu

Złącze żeńskie kołnierzowe

Rodzaj złącza

złącze żeńskie proste

złącze żeńskie z kołnierzem

Łączna ilość styków

7

Połączenie komponentów

zaciskane

Zawartość

1 szt.

Natężenie znamionowe

5 A

Natężenie znamionowe - zaokrąglone

5 A

Rodzaj zamknięcia

śruba

Napięcie znamionowe

125 V

Numer katalogowy producenta

09 0328 780 07-20

Ilość styków

7

Zgodne z RoHS

Tak

IP40

Seria

680

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta
Natężenie znamionowe - zaokrąglone
Połączenie komponentów
Rodzaj złącza
Łączna ilość styków
Rodzaj produktu
Napięcie znamionowe

binder 09 0053 00 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0053 00 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

3214461


09 0053 00 14
3 A
lutowane
złącze męskie z kołnierzem
14
Złącze męskie kołnierzowe
60 V
binder 09 0053 80 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0053 80 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

3214462


09 0053 80 14
3 A
lutowane
złącze męskie z kołnierzem
14
Złącze męskie kołnierzowe
60 V
binder 09 0053 90 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0053 90 14-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

3214463


09 0053 90 14
3 A
lutowane
złącze męskie z kołnierzem
14
Złącze męskie kołnierzowe
60 V
binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.

3214464


09 0054 00 14
3 A
lutowane
złącze żeńskie proste
14
Złącze żeńskie kołnierzowe
60 V
binder 09 0054 80 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0054 80 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

3214465


09 0054 80 14
3 A
lutowane
złącze żeńskie prostezłącze żeńskie z kołnierzem
14
Złącze żeńskie kołnierzowe
60 V
binder 09 0054 90 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.
binder 09 0054 90 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna ilość styków: 14 1 szt.

3214466


09 0054 90 14
3 A
lutowane
złącze żeńskie prostezłącze żeńskie z kołnierzem
14
Złącze żeńskie kołnierzowe
60 V
binder 09 0197 00 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.
binder 09 0197 00 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

3214750


09 0197 00 24
1 A
lutowane
złącze męskie z kołnierzem
24
Złącze męskie kołnierzowe
60 V
binder 09 0197 80 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.
binder 09 0197 80 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

3214751


09 0197 80 24
1 A
lutowane
złącze męskie z kołnierzem
24
Złącze męskie kołnierzowe
60 V
binder 09 0197 90 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.
binder 09 0197 90 24-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 680 Łączna ilość styków: 24 1 szt.

3214752


09 0197 90 24
1 A
lutowane
złącze męskie z kołnierzem
24
Złącze męskie kołnierzowe
60 V
binder 09 0198 00 24-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 24 1 szt.
binder 09 0198 00 24-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 24 1 szt.

3214753


09 0198 00 24
1 A
lutowane
złącze żeńskie proste
24
Złącze żeńskie kołnierzowe
60 V

Do pobrania

Karta katalogowa

Deutsch (Deutschland)

Karta katalogowa 3214909 binder 09 0328 780 07-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 680 Łączna

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują połączenia zaciskane, lutowane zanurzeniowo, zaciski śrubowe i lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują połączenia zaciskane, lutowane zanurzeniowo, zaciski śrubowe i lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
