binder 09 0441 081 04-20 złącze męskie z kołnierzem Seria: 714 Łączna ilość styków: 4 1 szt.

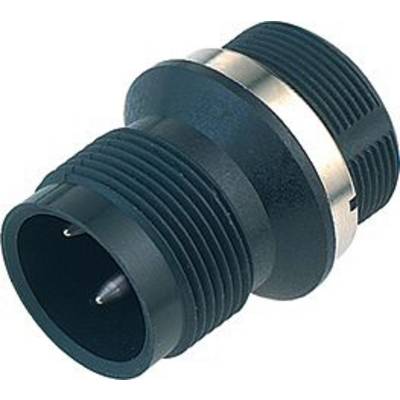

Czarny, cylindryczny adapter z gwintem i dwoma widocznymi stykami, używany do połączeń elektrycznych.

Zdjęcie poglądowe

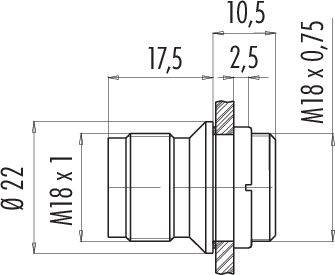

Rysunek techniczny cylindrycznego adaptera gwintowego. Wymiary: długość 17,5 mm, średnica Ø 22 mm, gwint M18x1 oraz M18x0,75.

Koło przedstawia cztery punkty, ponumerowane od 1 do 4. Obok po prawej stronie: tabela ze współrzędnymi X, Y. Wartości: -3,18 dla X i Y we wszystkich punktach.

1/3

Zdjęcie poglądowe

Rodzaj złącza

złącze męskie z kołnierzem

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Natężenie znamionowe - zaokrąglone

3 A

Karta katalogowa (PDF)

Dostawa w śr. 15.07

68 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (42,67 zł / Sztuka)

42,67 zł

52,48 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

09 0441 081 04 Seria 714

Złącze kołnierzowe M18
Ilość biegunów: 4
nieekranowany
do wlutowania
IP67

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji:> 10⁸ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia I.
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 09 0441 081 04

Rodzaj złącza: złącze męskie z kołnierzem

Łączna ilość styków: 4

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 60 V

Materiał styku: CuSn (brąz)

Materiał obudowy: PBT

: AWG 24

Numer katalogowy producenta: 09 0441 081 04-20

Ilość styków: 4

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 714

Do pobrania

Karta katalogowa

Karta katalogowa 3215006 binder 09 0441 081 04-20 złącze męskie z kołnierzem Seria: 714 Łączna ilość styków: 4 1 szt.

Opis

Złącza zasilania służą do zasilania silników prądu przemiennego, napędów i przełączników silników wysokim napięciem przez dłuższy czas, ale także do zastosowań niskonapięciowych, takich jak komponenty sieci Ethernet i urządzenia sieciowe. Są to głównie złącza okrągłe M12, M18 i 7/8 cala, które klient może skonfigurować w celu dostosowania do odpowiedniego obszaru zastosowania. Złącza M12 z kodowaniem K i S można stosować do napięcia znamionowego 630 V AC.

Właściwości:

• 9 serii produktów
• Różne systemy blokowania, w tym M12, M18 i 7/8"
• Kodowanie, w tym M12 - S, -K, -T, -L i -US
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków, w tym 2+PE, 3+PE i 4+PE
• Ekranowane i dające się ekranować
• Obudowa z PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
