binder 09 0762 000 05-20 Złącze żeńskie kołnierzowe złącze męskie proste Seria: 670 Łączna ilość styków: 5 1 szt.

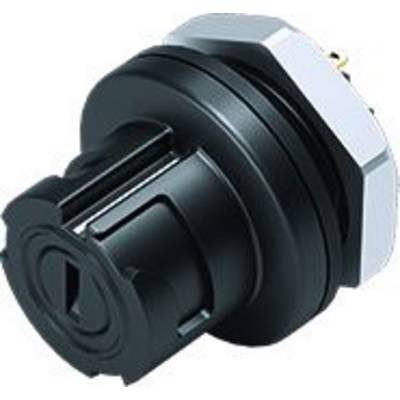

Czarny przełącznik kluczowy w formie cylindrycznej, odpowiedni do sterowania elektrycznego. Widok z boku z srebrnym zakończeniem sześciokątnym.

Zdjęcie poglądowe

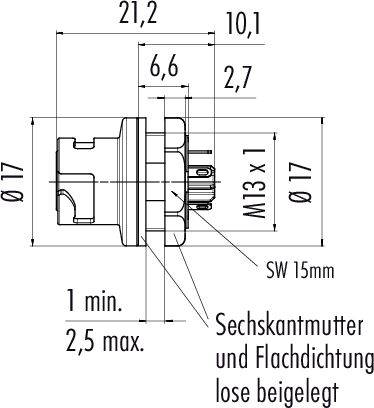

Rysunek techniczny złącza, wymiary w milimetrach, gwint M13 x 1, dołączona nakrętka sześciokątna i uszczelka płaska.

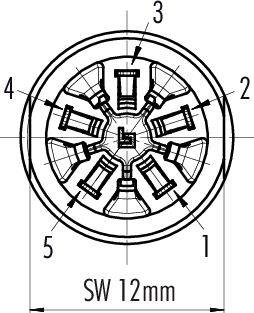

Rysunek techniczny złącza śrubowego sześciokątnego o rozmiarze SW 12 mm. Przedstawiono komponenty ponumerowane od 1 do 5.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze żeńskie kołnierzowe

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 10.08

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (65,85 zł / Sztuka)

65,85 zł

81,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

09 0762 000 05 Seria 670

Gniazdo kołnierzowe bagnetowe NCC
Ilość biegunów 5
nieekranowany
do wlutowania
IP54 odłączony

Dane techniczne

Zgodność EMC: nieekranowany
Oporność skrośna: 15 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Materiał korpusu styku: PA
Rodzaj montażu: montaż od przodu

Model katalogowy producenta: 09 0762 000 05

Rodzaj produktu: Złącze żeńskie kołnierzowe

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 5

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 2 A

Natężenie znamionowe - zaokrąglone: 2 A

Rodzaj zamknięcia: Bagnet

Napięcie znamionowe: 50 V

Materiał styku: CuSn (brąz)

Materiał obudowy: PA

: AWG 24

Numer katalogowy producenta: 09 0762 000 05-20

Ilość styków: 5

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

Zgodne z RoHS: Tak

: IP54
IP67

Seria: 670

Do pobrania

Karta katalogowa

Karta katalogowa 3215133 binder 09 0762 000 05-20 Złącze żeńskie kołnierzowe złącze męskie proste Seria: 670 Łączna ilość styków: 5 1 szt.

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersjach prostych lub kątowych oraz jako złącza kołnierzowe. Różne modele mają złącze do lutowania zanurzeniowego lub lutowniczego i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączenia

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
