binder 09 2448 330 04-20 złącze żeńskie proste Seria: 820 Łączna ilość styków: 4 1 szt.

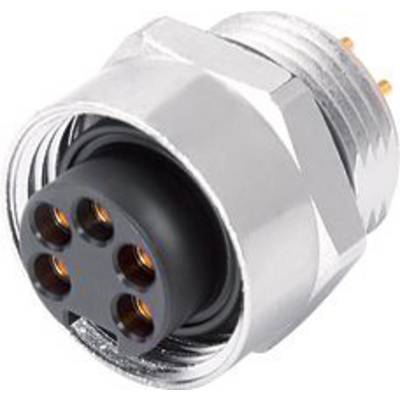

Okrągły złącze wtykowe o sześciu stykach z obudową metalową, przeznaczone do zastosowań przemysłowych.

Zdjęcie poglądowe

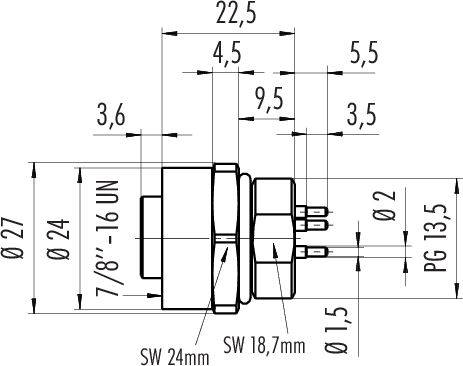

Rysunek techniczny cylindrycznego wtyczki ze szczegółowymi wymiarami w milimetrach. Przedstawia średnicę, gwint i odległości między pinami.

Diagram złącza okrągłego z 4 ponumerowanymi stykami w układzie krzyżowym oraz symbolem uziemienia po prawej stronie.

1/3

Zdjęcie poglądowe

Rodzaj złącza

złącze żeńskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Natężenie znamionowe - zaokrąglone

8 A

Karta katalogowa (PDF)

Dostawa w pon. 24.08

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (96,75 zł / Sztuka)

96,75 zł

119,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

09 2448 330 04 Seria 820

Gniazdo kołnierzowe 7/8".
Ilość biegunów: 4
nieekranowany
Lutowanie zanurzeniowe
IP68
UL
VDE.

Dodatkowe informacje:

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja styku: ≤ 5 mΩ
Typ izolacji: I
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał korpusu styku: PUR
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 09 2448 330 04

Rodzaj złącza: złącze żeńskie proste

Łączna ilość styków: 4

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 300 V
600 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: mosiądz niklowany

: AWG 18

Numer katalogowy producenta: 09 2448 330 04-20

Ilość styków: 4

Maksymalny przekrój: 0.75 mm²

Zakres przekroju: 0.75 mm² (max)

Zgodne z RoHS: Tak

: IP68

Seria: 820

Do pobrania

Karta katalogowa

Karta katalogowa 3215162 binder 09 2448 330 04-20 złącze żeńskie proste Seria: 820 Łączna ilość styków: 4 1 szt.

Opis

Złącza zasilania służą do zasilania silników prądu przemiennego, napędów i przełączników silników wysokim napięciem przez dłuższy czas, ale także do zastosowań niskonapięciowych, takich jak komponenty sieci Ethernet i urządzenia sieciowe. Są to głównie złącza okrągłe M12, M18 i 7/8 cala, które klient może skonfigurować w celu dostosowania do odpowiedniego obszaru zastosowania. Złącza M12 z kodowaniem K i S można stosować do napięcia znamionowego 630 V AC.

Właściwości:

• 9 serii produktów
• Różne systemy blokowania, w tym M12, M18 i 7/8"
• Kodowanie, w tym M12 - S, -K, -T, -L i -US
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków, w tym 2+PE, 3+PE i 4+PE
• Ekranowane i dające się ekranować
• Obudowa z PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
