binder 09 3782 202 08-20 Złącze czujnika/aktuatora M12 złącze żeńskie kątowe Ilość pinów: 8 1 szt. sztuka

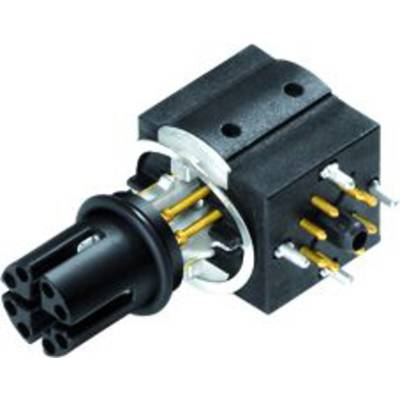

Elektryczna wtyczka z sześcioma okrągłymi stykami w czarnej obudowie, widoczne są złociste metalowe kontakty.

Zdjęcie poglądowe

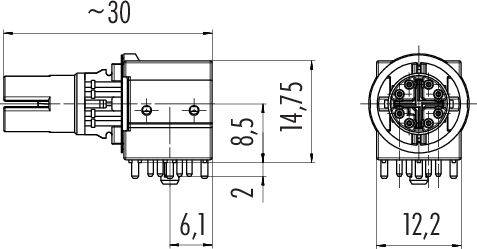

Rysunek techniczny złącza; widok boczny i czołowy z wymiarami: długość 30 mm, wysokość 8,5 mm, średnica 12,2 mm.

Rysunek techniczny złącza okrągłego z ośmioma ponumerowanymi możliwościami podłączenia. Przedstawia układ wewnętrzny oraz pozycje pinów.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze czujnika/aktuatora

Rodzaj złącza

złącze żeńskie kątowe

Złącze po stronie A

M12

Ilość pinów

Napięcie znamionowe

50 V/AC

60 V/DC

Karta katalogowa (PDF)

Dostawa w czw. 10.09.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (153,66 zł / Sztuka)

153,66 zł

189,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Wkładka stykowa M12-X
Ilość biegunów 8
ekranowany
Lutowanie zanurzeniowe
IP67
UL

Dane techniczne

Przydatność EMC: możliwość ekranowania
Rezystancja izolacji:> 10⁸ Ω
Oporność skrośna: 15 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PA
Materiał zamka: CuZn (mosiądz niklowany)
Rodzaj montażu: montaż na obudowie

Opakowanie: sztuka

Model katalogowy producenta: 09 3782 202 08

Rodzaj produktu: Złącze czujnika/aktuatora

Rodzaj złącza: złącze żeńskie kątowe

Złącze po stronie A: M12

Ilość pinów: 8

Materiał osłony kabla: PUR

Napięcie znamionowe: 50 V/AC
60 V/DC

Natężenie znamionowe: 0.5 A

Natężenie znamionowe - zaokrąglone: 500 mA

Połączenie komponentów: lutowane

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: X

Materiał styku: CuSn (brąz)

Powierzchnia styku: Au (złoto)

: IP67

Specyfikacja: ekranowany

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 09 3782 202 08-20

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3216644 binder 09 3782 202 08-20 Złącze czujnika/aktuatora M12 złącze żeńskie kątowe Ilość pinów: 8 1 szt. sztuka

Opis

Binder oferuje 7 różnych złączy okrągłych do transmisji sygnałów i danych w nowoczesnych, zautomatyzowanych fabrykach. Są to głównie złącza okrągłe M8, M12 i M16, które klient może skonfigurować tak, aby odpowiadały danemu obszarowi zastosowania. Jeśli chodzi o transfer danych, nasze najnowsze ekranowane złącze M12 z kodowaniem X może obsługiwać transfer danych z imponującą szybkością 10 Gbit/s.

Właściwości:

• 6 serii produktów
• Różne systemy blokowania, w tym M8, M12 i M16
• Kodowanie, w tym M12 - B, -D i -X
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków
• Ekranowane i dające się ekranować
• Kable PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
