binder 09 4707 00 03-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 420 Łączna ilość styków: 3 1 szt.

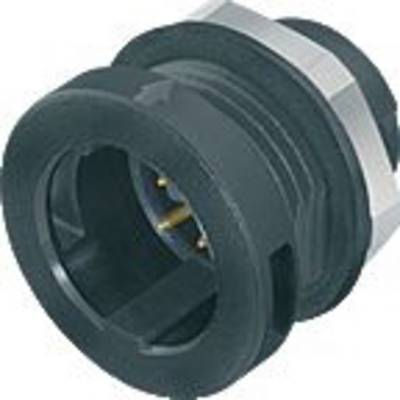

Czarny, okrągły złącz z wieloma metalowymi stykami wewnątrz, odpowiedni do połączeń elektrycznych.

Zdjęcie poglądowe

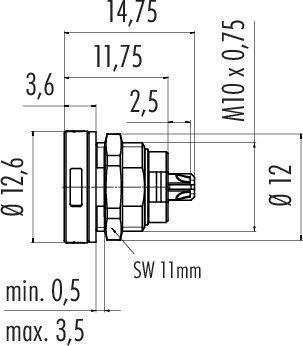

Rysunek techniczny elementu z wymiarami: długość 14,75 mm, średnica 12 mm, gwint M10x0,75, szerokość klucza SW 11 mm.

Koło z trzema ponumerowanymi punktami; punkt 1 na dole, punkt 2 w prawym górnym rogu, punkt 3 w lewym górnym rogu. Linie przecinają się w środku.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie kołnierzowe

Rodzaj złącza

złącze męskie z kołnierzem

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w śr. 15.07

1 Sztuki

Liczba

Sztuki

Suma (38,53 zł / Sztuka)

38,53 zł

47,39 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 1 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

09 4707 00 03 Seria 420

Złącze kołnierzowe typu push-pull
Ilość biegunów 3
nieekranowany
do wlutowania
IP67

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja styku: ≤ 8 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Materiał korpusu styku: PA
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 09 4707 00 03

Rodzaj produktu: Złącze męskie kołnierzowe

Rodzaj złącza: złącze męskie z kołnierzem

Łączna ilość styków: 3

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 1 A

Natężenie znamionowe - zaokrąglone: 1 A

Rodzaj zamknięcia: Micro Push-Pull

Napięcie znamionowe: 125 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PA

: AWG 26

Numer katalogowy producenta: 09 4707 00 03-20

Ilość styków: 3

Maksymalny przekrój: 0.14 mm²

Zakres przekroju: 0.14 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 420

Do pobrania

Karta katalogowa

Karta katalogowa 3215190 binder 09 4707 00 03-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 420 Łączna ilość styków: 3 1 szt.

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersjach prostych lub kątowych oraz jako złącza kołnierzowe. Różne modele mają złącze do lutowania zanurzeniowego lub lutowniczego i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączenia

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
