binder 70 3784 706 08-20 Złącze niekonfekcjonowane czujnika/aktuatora złącze żeńskie proste, złącze żeńskie z kołnierzem

Złączka zaworowa z przewodem w intensywnym kolorze zielonym, przeznaczona do zastosowań przemysłowych.

Zdjęcie poglądowe

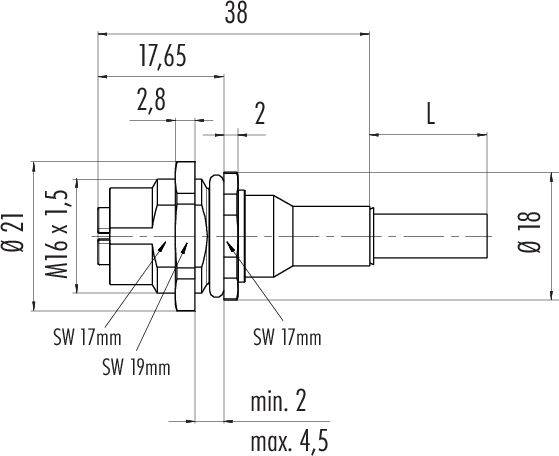

Rysunek techniczny elementu cylindrycznego z wymiarami: długość 38 mm, średnica 18 mm, gwint M16 x 1,5. Zawiera wymiary i oznaczenia gwintów.

Schemat przewodów dla kabla z ośmioma kolorowo kodowanymi przewodami: 1 biało-pomarańczowy, 2 pomarańczowy, 3 biało-zielony, 4 niebieski, 5 biało-niebieski, 6 zielony, 7 biało-brązowy, 8 brązowy.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie proste

złącze żeńskie z kołnierzem

Złącze po stronie A

M12

Ilość pinów

Długość kabla

0.5 m

Karta katalogowa (PDF)

Dostawa w śr. 15.07

79 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (243,09 zł / Sztuka)

243,09 zł

299,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Gniazdo kołnierzowe M12-X
Ilość biegunów 8
Ekranowany
Kabel
IP67
UL
M16x1,5
Ethernet
CZYSTA zieleń
4 x 2 x AWG 26/7
Można przykręcić od przodu

Dane techniczne

Zgodność EMC: ekranowany
Rezystancja izolacji:> 10⁸ Ω
Oporność skrośna: 15 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PA
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Linka izolacyjna: PE
Typ kabla: Ethernet
Przekrój kabla: 4 x 2 x AWG 26/7
Promień gięcia kabla stałego: ≥ 50 mm
Bezhalogenowa: tak
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 70 3784 706 08

Rodzaj produktu: Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze żeńskie proste
złącze żeńskie z kołnierzem

Złącze po stronie A: M12

Ilość pinów: 8

Długość kabla: 0.5 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 50 V/AC
60 V/DC

Natężenie znamionowe: 0.5 A

Natężenie znamionowe - zaokrąglone: 500 mA

Połączenie komponentów: przewód z wolnym końcem

Kolor: zielony

Kodowanie: X

Materiał styku: CuSn (brąz)

Powierzchnia styku: Au (złoto)

Sposób montażu: montaż tylny

: IP67

Minimalna temperatura: -40 °C

Maksymalna temperatura: 85 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 70 3784 706 08-20

Zawartość: 1 szt.

Średnica kabla: 6.2 mm

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3216673 binder 70 3784 706 08-20 Złącze niekonfekcjonowane czujnika/aktuatora złącze żeńskie proste, złącze żeńskie z kołnierzem

Opis

Binder oferuje 7 różnych złączy okrągłych do transmisji sygnałów i danych w nowoczesnych, zautomatyzowanych fabrykach. Są to głównie złącza okrągłe M8, M12 i M16, które klient może skonfigurować w zależności od obszaru zastosowania. Jeśli chodzi o transfer danych, nasze najnowsze ekranowane złącze M12 z kodowaniem X może obsługiwać transfer danych z imponującą szybkością 10 Gbit/s.

Właściwości:

• 6 serii produktów
• Różne systemy blokowania, w tym M8, M12 i M16
• Kodowanie, w tym M12 - B, -D i -X
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków
• Ekranowane i dające się ekranować
• Kable PUR i PVC
• Długości kabli od 0,5 m do 10 m
