binder 77 3434 3429 20003-0100-20 Złącze konfekcjonowane czujnika/aktuatora złącze męskie proste, złącze żeńskie kątowe

Dwa kable M8, jeden z prostą wtyczką, drugi pod kątem. Oba posiadają okrągłe złącza metalowe z wieloma stykami.

Zdjęcie poglądowe

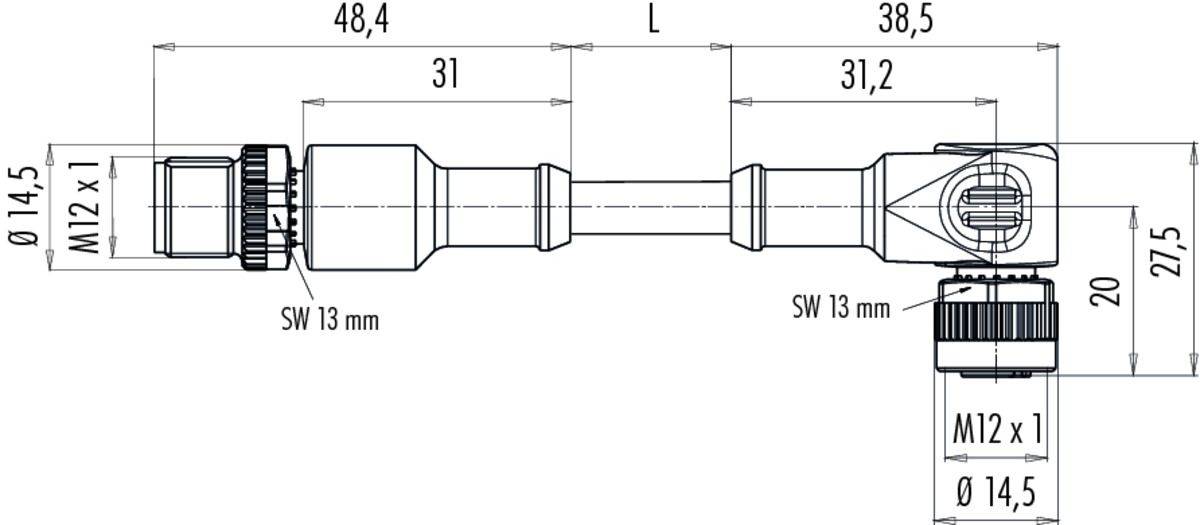

Rysunek techniczny złącza mechanicznego z wymiarami w milimetrach. Zawiera oznaczenia średnic i długości.

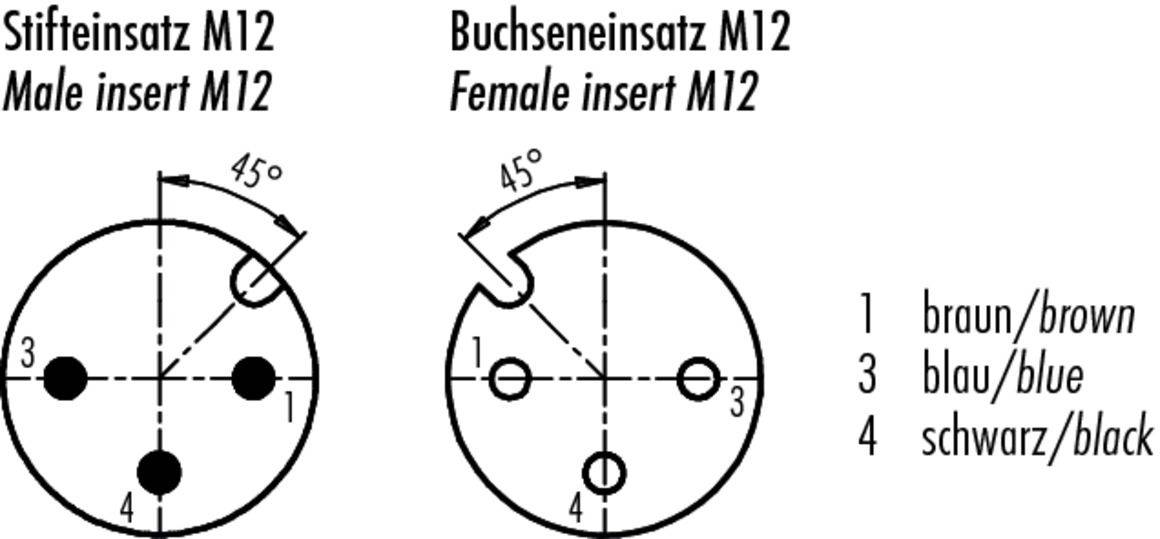

'Diagram przedstawia dwa wkłady M12. Po lewej: wkład wtykowy z numerowanymi stykami 1, 3, 4. Po prawej: wkład gniazda, kolory styków: brązowy, niebieski, czarny.'

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

złącze żeńskie kątowe

Złącze po stronie A

M12

Złącze po stronie B

M12

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 11.08

Liczba

Sztuki

Suma (69,10 zł / Sztuka)

69,10 zł

84,99 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Złącze kabla połączeniowego M12-A - gniazdo kątowe
Ilość biegunów 3
nieekranowany
formowane na kablu
IP68/IP69K
na liście UL
PCV w kolorze szarym
3 x 0,34 mm²

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PUR
Pasek izolacyjny: PVC
Przekrój kabla: 3 x 0,34 mm²
Prędkość jazdy: ≤ 200 m/min (odległość pozioma 5 m)
Promień gięcia przesuwanego kabla: ≥ 10 x Ø
Promień gięcia kabla stałego: ≥ 5 x Ø
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 77 3434 3429 20003-0100

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze męskie proste
złącze żeńskie kątowe

Złącze po stronie A: M12

Złącze po stronie B: M12

Ilość pinów: 3

Długość kabla: 1 m

Materiał osłony kabla: PVC

Napięcie znamionowe: 250 V

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.34 mm²

Połączenie komponentów: kabel z wtyczką

Kolor: szary

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP68/IP69K

Minimalna temperatura: -40 °C

Maksymalna temperatura: 105 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 77 3434 3429 20003-0100-20

Zawartość: 1 szt.

Średnica kabla: 4.5 mm

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Złącze po stronie B

Model katalogowy producenta

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Ilość pinów

Napięcie znamionowe

Długość kabla

Rodzaj gwintu

binder 77 3430 3429 50003-0030-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 0.3 m Ilość pinów: 3 1 szt.

Numer produktu3217340

M12

77 3430 3429 50003-0030

4 A

złącze żeńskie prostezłącze męskie proste

250 V

0.3 m

M12

binder 77 3430 3429 50003-0060-20 Złącze konfekcjonowane czujnika/aktuatora 77 3430 3429 50003-0060, piny: 3, 0.6 m, 1 szt.

Numer produktu3217341

M12

77 3430 3429 50003-0060

4 A

złącze żeńskie prostezłącze męskie proste

250 V

0.6 m

binder 77 3430 3429 50003-0100-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 1 m Ilość pinów: 3 1 szt.

Numer produktu3217342

M12

77 3430 3429 50003-0100

4 A

złącze żeńskie prostezłącze męskie proste

250 V

1 m

M12

binder 77 3430 3429 50003-0200-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 2 m Ilość pinów: 3 1 szt.

Numer produktu3217343

M12

77 3430 3429 50003-0200

4 A

złącze żeńskie prostezłącze męskie proste

250 V

2 m

M12

binder 77 3430 3429 50003-0300-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 3 m Ilość pinów: 3 1 szt.

Numer produktu3217344

M12

77 3430 3429 50003-0300

4 A

złącze żeńskie prostezłącze męskie proste

250 V

3 m

M12

binder 77 3430 3429 50003-0500-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 5 m Ilość pinów: 3 1 szt.

Numer produktu3217345

M12

77 3430 3429 50003-0500

4 A

złącze żeńskie prostezłącze męskie proste

250 V

5 m

M12

binder 77 3430 3429 50003-1000-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze męskie proste 10 m Ilość pinów: 3 1 szt.

Numer produktu3217346

M12

77 3430 3429 50003-1000

4 A

złącze żeńskie prostezłącze męskie proste

250 V

10 m

M12

binder 77 3430 3429 50004-0030-20 Złącze konfekcjonowane czujnika/aktuatora 77 3430 3429 50004-0030, piny: 4, 0.3 m, 1 szt.

Numer produktu3217347

M12

77 3430 3429 50004-0030

4 A

złącze żeńskie prostezłącze męskie proste

250 V

0.3 m

binder 77 3430 3429 50004-0060-20 Złącze konfekcjonowane czujnika/aktuatora złącze żeńskie proste, złącze męskie proste 0.6 m Ilość pinów: 4 1 szt.

Numer produktu3217348

M12

77 3430 3429 50004-0060

4 A

złącze żeńskie prostezłącze męskie proste

250 V

0.6 m

binder 77 3430 3429 50004-0100-20 Złącze konfekcjonowane czujnika/aktuatora 77 3430 3429 50004-0100, piny: 4, 1 m, 1 szt.

Numer produktu3217349

M12

77 3430 3429 50004-0100

4 A

złącze żeńskie prostezłącze męskie proste

250 V

1 m

Do pobrania

Karta katalogowa

Karta katalogowa 3217448 binder 77 3434 3429 20003-0100-20 Złącze konfekcjonowane czujnika/aktuatora złącze męskie proste, złącze żeńskie kątowe

Opis

Te systemy złączy stanowią idealne rozwiązanie dla czujników i elementów wykonawczych w wielu gałęziach przemysłu. Oferujemy złącza o stopniu ochrony IP40 do IP69K, wiele z nich posiada atesty UL, VDE i Ecolab, a także modele zgodne z FDA. Użytkownicy mogą zamówić złącza okrągłe z 2 do 12 stykami i różnymi opcjami zakończeń, w tym lutowaniem, zaciskaniem, lutowaniem zanurzeniowym, końcówkami kablowymi i linkowymi. Złącza z blokadą śrubową M5, M8 i M12 są dostępne w wersjach prostych i kątowych, a także kołnierzowych. Oprócz wtyczek podwójnych i podwójnych rozdzielaczy dostępny jest również duży wybór kabli połączeniowych.

Właściwości:

• 2 do 12-biegunowe
• IP40 do IP69K
• Blokada śrubowa
Łatwy montaż
• Zatwierdzone przez UL, VDE i Ecolab
• Linie łączące
• Wersje zgodne z FDA
