binder 99 0700 58 05-20 Złącze okrągłe złącze żeńskie kątowe Seria: 824 Łączna ilość styków: 5 + PE 1 szt.

Metalowo-plastikowy elektryczny wtyk kątowy, z okrągłą strefą styku i żebrowaną powierzchnią dla pewnego mocowania.

Zdjęcie poglądowe

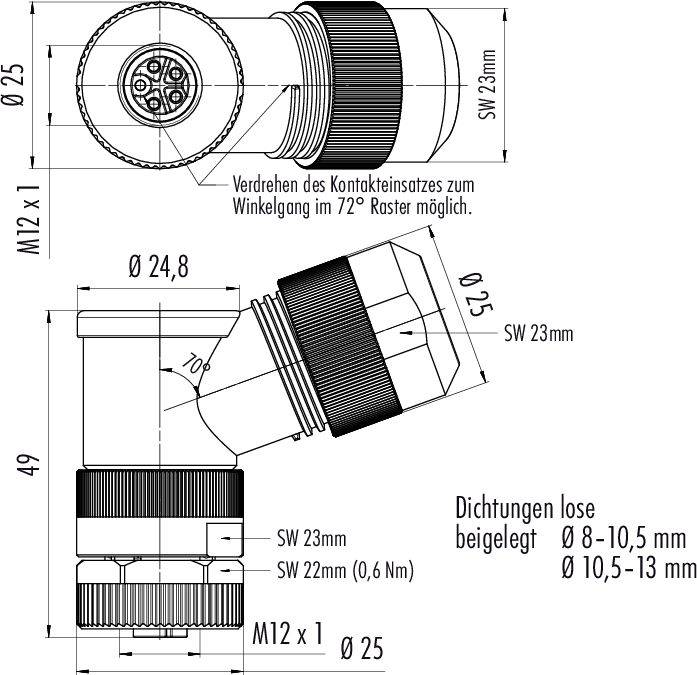

Techniczny rysunek złącza z widokiem pod kątem. Podane są wymiary i średnice. Odpowiedni dla kabli o średnicy od 10,5 do 13 mm.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Złącze okrągłe

Rodzaj złącza

złącze żeńskie kątowe

Łączna ilość styków

5 + PE

Połączenie komponentów

terminal śrubowy

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 24.08

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (153,66 zł / Sztuka)

153,66 zł

189,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

99 0700 58 05 seria 824

Gniazdo kątowe M12-K
Liczba biegunów: 4+PE
8,0 - 13,0 mm
nieekranowany
zacisk śrubowy
IP67
UL

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji:> 10¹⁰ Ω
Rezystancja styku: ≤ 5 mΩ
Typ izolacji: I
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał korpusu styku: PA (UL94 V-0)
Przejście kablowe: 8,0 - 13,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 0700 58 05

Rodzaj produktu: Złącze okrągłe

Rodzaj złącza: złącze żeńskie kątowe

Łączna ilość styków: 5 + PE

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Rodzaj zamknięcia: śruba

Styk ochronny: tak

Napięcie znamionowe: 630 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PA

: AWG 16 / AWG 14

Numer katalogowy producenta: 99 0700 58 05-20

Ilość styków: 5

Maksymalny przekrój: 1.50 mm²

Zakres przekroju: 1.50 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 824

Do pobrania

Karta katalogowa

Karta katalogowa 3215852 binder 99 0700 58 05-20 Złącze okrągłe złącze żeńskie kątowe Seria: 824 Łączna ilość styków: 5 + PE 1 szt.

Opis

Złącza zasilania służą do zasilania silników prądu przemiennego, napędów i przełączników silników wysokim napięciem przez dłuższy czas, ale także do zastosowań niskonapięciowych, takich jak komponenty Fieldbus Ethernet i urządzenia sieciowe. Są to głównie złącza okrągłe M12, M18 i 7/8 cala, które klient może skonfigurować w celu dostosowania do odpowiedniego obszaru zastosowania. Złącza M12 z kodowaniem K i S można stosować do napięcia znamionowego 630 V AC.

Właściwości:

• 9 serii produktów
• Różne systemy blokowania, w tym M12, M18 i 7/8"
• Kodowanie, w tym M12 - S, -K, -T, -L i -US
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków, w tym 2+PE, 3+PE i 4+PE
• Ekranowane i dające się ekranować
• Obudowa z PUR i PVC
• Długości kabli od 0,5 m do 10 m
