binder 99 1492 914 12-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste Ilość pinów: 12 1 szt. s

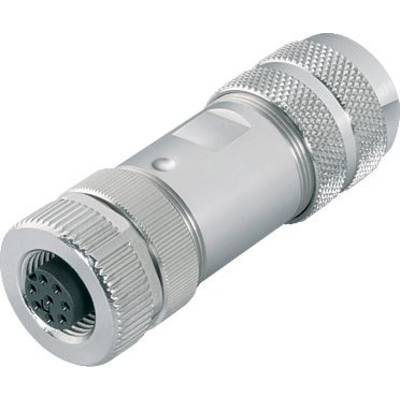

Srebrny, cylindryczny wtyk z żebrowanymi złączami śrubowymi i wieloma stykami na jednym końcu.

Zdjęcie poglądowe

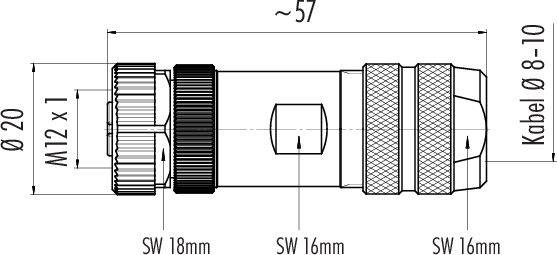

Rysunek techniczny złącza z następującymi wymiarami: długość około 57 mm, średnica 20 mm, gwint M12 x 1. Średnica przewodu 8-10 mm.

Schemat okrągłego złącza elektrycznego z ponumerowanymi pozycjami styków od 1 do 12. Pozycja 1 oznaczona pod kątem 45 stopni.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie proste

Złącze po stronie A

M12

Ilość pinów

Napięcie znamionowe

60 V

Karta katalogowa (PDF)

Dostawa w pon. 13.07

88 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (194,31 zł / Sztuka)

194,31 zł

239,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Gniazdo kablowe M12-A
Liczba biegunów: 12
8,0 - 10,0 mm
ekranowany
do wlutowania
IP67

Dane techniczne

Przydatność EMC: możliwość ekranowania
Rezystancja izolacji:> 10⁸ Ω
Rezystancja styku: ≤ 5 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia I.
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Przejście kablowe: 8,0 - 10,0 mm
Rodzaj montażu: montaż na kablu

Opakowanie: sztuka

Model katalogowy producenta: 99 1492 914 12

Rodzaj produktu: Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze żeńskie proste

Złącze po stronie A: M12

Ilość pinów: 12

Napięcie znamionowe: 60 V

Natężenie znamionowe: 5 A

Natężenie znamionowe - zaokrąglone: 5 A

Maksymalny przekrój połączenia: 0.25 mm²

Połączenie komponentów: lutowane

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP67

Specyfikacja: ekranowany

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 99 1492 914 12-20

Zawartość: 1 szt.

Maksymalna średnica kabla: 10.0 mm

Minimalna średnica kabla: 8.0 mm

Zakres średnicy kabla: 8.0 - 10.0 mm

Zgodne z RoHS: Tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Ilość pinów

Napięcie znamionowe

binder 09 0381 274 08-20 Złącze niekonfekcjonowane czujnika/aktuatora złącze męskie proste Ilość pinów: 8 1 szt.

Numer produktu3216599

09 0381 274 08

2 A

złącze męskie proste

30 V

binder 09 0431 216 04-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie proste Ilość pinów: 4 1 szt. sztuka

Numer produktu3216602

09 0431 216 04

4 A

złącze męskie proste

250 V

binder 09 0431 474 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0431 474 04, piny: 4, 1 szt.

Numer produktu3216603

09 0431 474 04

4 A

złącze męskie proste

250 V

binder 09 0431 70 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0431 70 04, piny: 4, 1 szt.

Numer produktu3216604

09 0431 70 04

4 A

złącze męskie proste

250 V

binder 09 0431 71 04-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie proste Ilość pinów: 4 1 szt.

Numer produktu3216605

09 0431 71 04

4 A

złącze męskie proste

250 V

binder 09 0431 73 04-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie proste Ilość pinów: 4 1 szt.

Numer produktu3216606

09 0431 73 04

4 A

złącze męskie proste

250 V

binder 09 0431 74 04-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie proste Ilość pinów: 4 1 szt.

Numer produktu3216607

09 0431 74 04

4 A

złącze męskie proste

250 V

binder 09 0431 76 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0431 76 04, piny: 4, 1 szt.

Numer produktu3216608

09 0431 76 04

4 A

złącze męskie proste

250 V

binder 09 0433 216 05-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0433 216 05, piny: 5, 1 szt.

Numer produktu3216610

09 0433 216 05

4 A

złącze męskie proste

60 V

binder 09 0433 474 05-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0433 474 05, piny: 5, 1 szt.

Numer produktu3216611

09 0433 474 05

4 A

złącze męskie proste

60 V

Do pobrania

Karta katalogowa

Karta katalogowa 3218714 binder 99 1492 914 12-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste Ilość pinów: 12 1 szt. s

Opis

Te systemy złączy stanowią idealne rozwiązanie dla czujników i elementów wykonawczych w wielu gałęziach przemysłu. Oferujemy złącza od IP40 do IP69K, wiele z atestami UL, VDE i Ecolab, a także modele zgodne z FDA. Użytkownicy mogą zamówić złącza okrągłe z 2 do 12 stykami i różnymi opcjami zakończeń, w tym lutowaniem, zaciskaniem, lutowaniem zanurzeniowym, końcówkami kablowymi i linkowymi. Złącza z blokadą śrubową M5, M8 i M12 są dostępne w wersjach prostych i kątowych, a także kołnierzowych. Oprócz wtyczek podwójnych i podwójnych rozdzielaczy dostępny jest również duży wybór kabli połączeniowych.

Właściwości:

• 2 do 12-biegunowe
• IP40 do IP69K
• Blokada śrubowa
Łatwy montaż
• Zatwierdzone przez UL, VDE i Ecolab
• Linie łączące
• Wersje zgodne z FDA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
