binder 99 2441 12 03-20 złącze męskie proste Seria: 820 Łączna ilość styków: 3 + PE 1 szt.

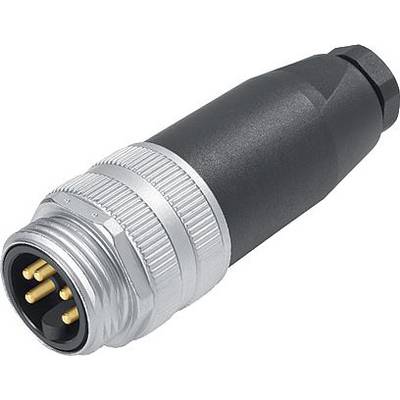

Czarny, cylindryczny złącznik z metalowym gwintem prezentuje cztery złocone styki do połączenia elektrycznego.

Zdjęcie poglądowe

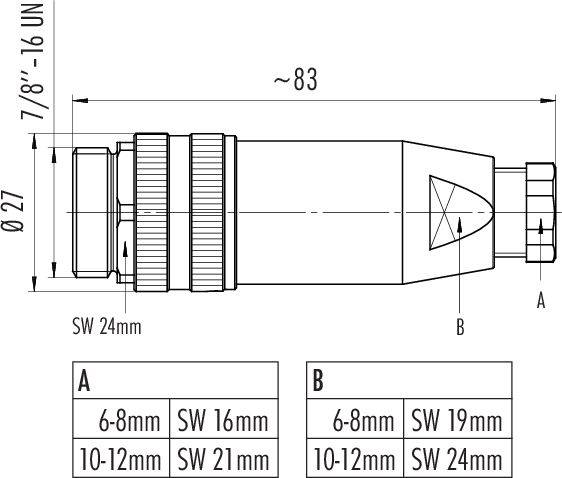

Rysunek techniczny złącza z zaznaczonymi dwoma sekcjami A i B, z podanymi wymiarami średnicy, długości oraz szerokościami kluczy.

Schemat symboliczny gniazda elektrycznego z trzema stykami i symbolem uziemienia na dole, oznaczony numerami 1, 2 i 3.

1/3

Zdjęcie poglądowe

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

3 + PE

Połączenie komponentów

terminal śrubowy

Zawartość

1 szt.

Natężenie znamionowe - zaokrąglone

12 A

Karta katalogowa (PDF)

Dostawa w czw. 16.07

19 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (113,01 zł / Sztuka)

113,01 zł

139,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

99 2441 12 03 Seria 820

Złącze kabla 7/8".
Liczba biegunów: 2+PE
6,0 - 8,0 mm
nieekranowany
zacisk śrubowy
IP67
UL
VDE.

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 5 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał korpusu styku: PUR/PA
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Przejście kablowe: 6,0 - 8,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 2441 12 03

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 3 + PE

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Rodzaj zamknięcia: śruba

Styk ochronny: tak

Napięcie znamionowe: 300 V
600 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PBT

: AWG 16

Numer katalogowy producenta: 99 2441 12 03-20

Ilość styków: 3

Maksymalny przekrój: 1.50 mm²

Zakres przekroju: 1.50 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 820

Do pobrania

Karta katalogowa

Karta katalogowa 3216061 binder 99 2441 12 03-20 złącze męskie proste Seria: 820 Łączna ilość styków: 3 + PE 1 szt.

Opis

Złącza zasilania służą do zasilania silników prądu przemiennego, napędów i przełączników silników wysokim napięciem przez dłuższy czas, ale także do zastosowań niskonapięciowych, takich jak komponenty Fieldbus Ethernet i urządzenia sieciowe. Są to głównie złącza okrągłe M12, M18 i 7/8 cala, które klient może skonfigurować w celu dostosowania do odpowiedniego obszaru zastosowania. Złącza M12 z kodowaniem K i S można stosować do napięcia znamionowego 630 V AC.

Właściwości:

• 9 serii produktów
• Różne systemy blokowania, w tym M12, M18 i 7/8"
• Kodowanie, w tym M12 - S, -K, -T, -L i -US
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków, w tym 2+PE, 3+PE i 4+PE
• Ekranowane i dające się ekranować
• Obudowa z PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
