binder 99 2445 72 05-20 99 2445 72 05, 1 szt.

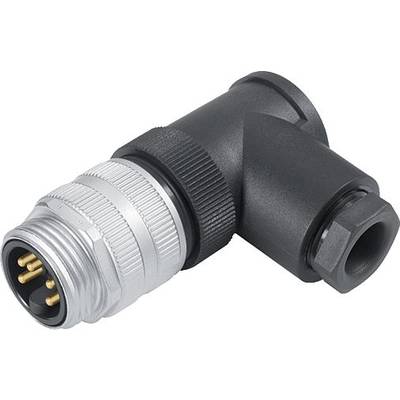

Złącze kątowe z metalowym gwintem i obudową z tworzywa sztucznego. Widocznych jest kilka złotych pinów. Odpowiednie do połączeń elektrycznych.

Zdjęcie poglądowe

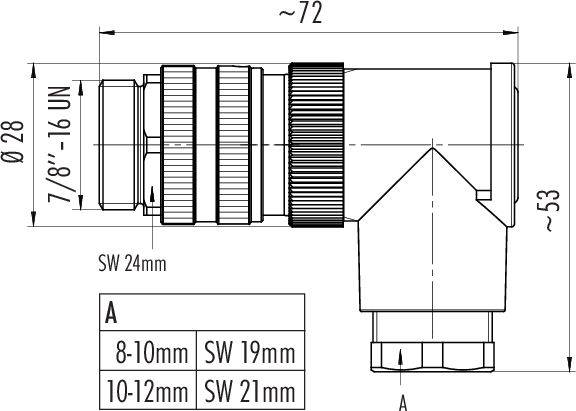

Rysunek techniczny złącza narożnego z wymiarami: długość ok. 72 mm, wysokość ok. 53 mm, rozmiary adaptera 8-12 mm.

Schemat podłączenia 5-pinowego złącza DIN z ponumerowanymi pinami od 1 do 5. Pin i symbol uziemienia w lewym górnym rogu.

1/3

Zdjęcie poglądowe

Rodzaj złącza

złącze męskie kątowe

Łączna ilość styków

5 + PE

Połączenie komponentów

terminal śrubowy

Zawartość

1 szt.

Natężenie znamionowe - zaokrąglone

9 A

Karta katalogowa (PDF)

Dostawa w wt. 4.08

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (153,66 zł / Sztuka)

153,66 zł

189,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

99 2445 72 05 Seria 820

Wtyczka kątowa 7/8".
Liczba biegunów: 4+PE
10,0 - 12,0 mm
nieekranowany
zacisk śrubowy
IP67
UL
VDE.

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 5 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał korpusu styku: PUR/PA
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Przejście kablowe: 10,0 - 12,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 2445 72 05

Rodzaj złącza: złącze męskie kątowe

Łączna ilość styków: 5 + PE

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Natężenie znamionowe: 9 A

Natężenie znamionowe - zaokrąglone: 9 A

Rodzaj zamknięcia: śruba

Styk ochronny: tak

Napięcie znamionowe: 300 V
600 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PBT

: AWG 16

Numer katalogowy producenta: 99 2445 72 05-20

Ilość styków: 5

Maksymalny przekrój: 1.50 mm²

Zakres przekroju: 1.50 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 820

Do pobrania

Karta katalogowa

Karta katalogowa 3216109 binder 99 2445 72 05-20 99 2445 72 05, 1 szt.

Opis

Złącza zasilania służą do zasilania silników prądu przemiennego, napędów i przełączników silników wysokim napięciem przez dłuższy czas, ale także do zastosowań niskonapięciowych, takich jak komponenty Fieldbus Ethernet i urządzenia sieciowe. Są to głównie złącza okrągłe M12, M18 i 7/8 cala, które klient może skonfigurować w celu dostosowania do odpowiedniego obszaru zastosowania. Złącza M12 z kodowaniem K i S można stosować do napięcia znamionowego 630 V AC.

Właściwości:

• 9 serii produktów
• Różne systemy blokowania, w tym M12, M18 i 7/8"
• Kodowanie, w tym M12 - S, -K, -T, -L i -US
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków, w tym 2+PE, 3+PE i 4+PE
• Ekranowane i dające się ekranować
• Obudowa z PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
