binder 99 3379 550 03-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze męskie proste Ilość pinów: 3 1 szt.

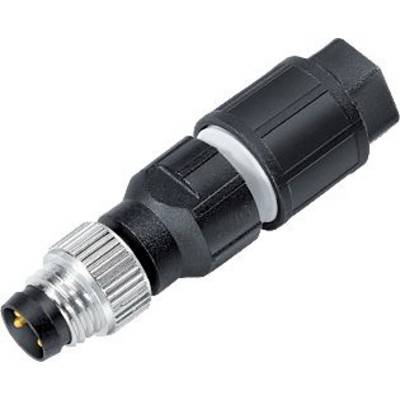

Czarny, cylindryczny wtyk z gwintem metalowym i trzema stykami, typowy dla połączeń elektrycznych w zastosowaniach technicznych.

Zdjęcie poglądowe

Rysunek techniczny złącza cylindrycznego o następujących wymiarach: długość około 43 mm, średnica 12,5 mm, gwint M8x1.

Diagram kołowy z trzema czarnymi punktami; ponumerowanymi: 1 (brązowy), 3 (niebieski), 4 (czarny).

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze męskie proste

Złącze po stronie A

Ilość pinów

Napięcie znamionowe

60 V

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (55,68 zł / Sztuka)

55,68 zł

68,49 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Złącze kabla M8
Ilość biegunów 3
2,5 - 5.0 mm
nieekranowany
zacisk tnący
IP67
UL

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia III
Stopień zabrudzenia 3
Materiał korpusu styku: TPU
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Przejście kablowe: 2,5 - 5,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 3379 550 03

Rodzaj produktu: Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze męskie proste

Złącze po stronie A: M8

Ilość pinów: 3

Napięcie znamionowe: 60 V

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.50 mm²

Połączenie komponentów: połączenie IDC

Rodzaj gwintu: M8

Rodzaj gwintu montażowego kabla: M8

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

Minimalny przekrój: 0.25 mm²

: IP67

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 99 3379 550 03-20

Zawartość: 1 szt.

Maksymalna średnica kabla: 5.0 mm

Minimalna średnica kabla: 2.5 mm

Zakres średnicy kabla: 2.5 - 5.0 mm

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3218771 binder 99 3379 550 03-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze męskie proste Ilość pinów: 3 1 szt.

Opis

Te systemy złączy stanowią idealne rozwiązanie dla czujników i elementów wykonawczych w wielu gałęziach przemysłu. Oferujemy złącza o stopniu ochrony od IP40 do IP69K, wiele z nich posiada atesty UL, VDE i Ecolab, a także modele zgodne z FDA. Użytkownicy mogą zamówić złącza okrągłe z 2 do 12 stykami i różnymi opcjami zakończeń, w tym lutowaniem, zaciskaniem, lutowaniem zanurzeniowym, końcówkami kablowymi i linkowymi. Złącza z blokadą śrubową M5, M8 i M12 są dostępne w wersjach prostych i kątowych, a także kołnierzowych. Oprócz wtyczek podwójnych i podwójnych rozdzielaczy dostępny jest również duży wybór kabli połączeniowych.

Właściwości:

• 2 do 12-biegunowe
• IP40 do IP69K
• Blokada śrubowa
Łatwy montaż
• Zatwierdzone przez UL, VDE i Ecolab
• Linie łączące
• Wersje zgodne z FDA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
