Name: binder 99 9133 462 12 Subminiaturowe złącze okrągłe złącze męskie proste Łączna ilość styków: 12 1 szt.
Brand: binder
SKU: 1665982
Availability: InStock

Niebiesko-biała wtyczka używana do kabli audio lub oświetleniowych.

Rysunek techniczny dwóch typów złączy, umieszczonych jeden nad drugim, każde z oznaczeniami '4-6' i '6-8' oraz wymiarami w milimetrach.

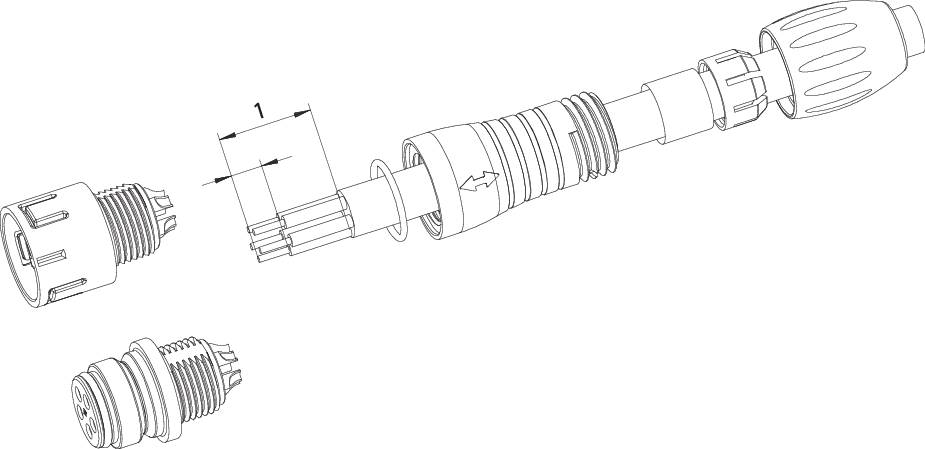

Rysunek rozstrzelony złącza elektrycznego, przedstawiający poszczególne komponenty i ich montaż. Komponenty są opisane etykietami.

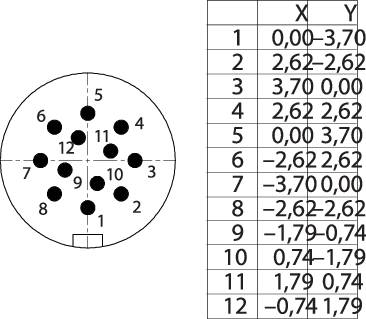

Rysunek 12-biegunowego złącza wtykowego oraz tabela. Kolumny X i Y przedstawiają wartości od -3,70 do 2,32 dla każdego z 12 biegunów.

Rysunek techniczny dwóch adapterów cylindrycznych z wymiarami i oznaczeniami. Górny adapter jest przeznaczony dla rozmiaru '4-6', dolny dla '6-8'.

Rysunek rozstrzelony złącza elektrycznego, przedstawiający różne komponenty takie jak obudowa, styki i elementy wtykowe w widoku rozłożonym.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Subminiaturowe złącze okrągłe

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 13.11

25 Sztuki

Liczba

Sztuki

Suma (73,49 zł / Sztuka)

73,49 zł

59,75 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta: Binder

Rodzaj produktu: Subminiaturowe złącze okrągłe

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 12

Połączenie komponentów: lutowane

Kolor: niebieski

Zawartość: 1 szt.

Maksymalna temperatura: +85 °C

Natężenie znamionowe: 2 A

Minimalna temperatura: -40 °C

Natężenie znamionowe - zaokrąglone: 2 A

Styk ochronny: nie

Napięcie znamionowe: 60 V

Materiał styku: mosiądz złocony

Maksymalna średnica kabla: 8 mm

Minimalna średnica kabla: 6 mm

Materiał obudowy: PA (UL 94 V-0)

: 24

Kąt połączenia: 180°

Numer katalogowy producenta: 99 9133 462 12

Zakres średnicy kabla: 6 - 8 mm

Ilość styków: 12

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

: IP67
