binder 99 9215 090 05-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 620 Łączna ilość styków: 5 1 szt.

Czarny, cylindryczny wtyk elektryczny z trzema stykami, częściowo widoczny, na białym tle.

Zdjęcie poglądowe

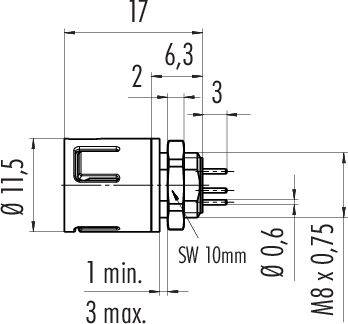

Rysunek techniczny złącza cylindrycznego z gwintem M8, długości 6,3 mm, o średnicy 11,5 mm, przedstawiający wymiary i gwint.

Schemat złącza z pięcioma ponumerowanymi stykami w układzie okrągłym. Górny styk jest oznaczony numerem '3', dolny numerem '1'.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie kołnierzowe

Rodzaj złącza

złącze męskie z kołnierzem

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 10.08

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (50,40 zł / Sztuka)

50,40 zł

61,99 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

99 9215 090 05 Seria 620

Zatrzaskowe złącze kołnierzowe IP67
Ilość biegunów 5
nieekranowany
Lutowanie zanurzeniowe
IP67

Dodatkowe informacje:

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Materiał korpusu styku: PA (UL94 HB)
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 99 9215 090 05

Rodzaj produktu: Złącze męskie kołnierzowe

Rodzaj złącza: złącze męskie z kołnierzem

Łączna ilość styków: 5

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 2 A

Natężenie znamionowe - zaokrąglone: 2 A

Rodzaj zamknięcia: pstryknąć

Napięcie znamionowe: 63 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PA

Numer katalogowy producenta: 99 9215 090 05-20

Ilość styków: 5

Zgodne z RoHS: Tak

: IP67

Seria: 620

Do pobrania

Karta katalogowa

Karta katalogowa 3217610 binder 99 9215 090 05-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 620 Łączna ilość styków: 5 1 szt.

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersji prostej lub kątowej oraz jako złącza kołnierzowe. Różne modele mają złącze do lutowania zanurzeniowego lub lutowniczego i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączenia

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
