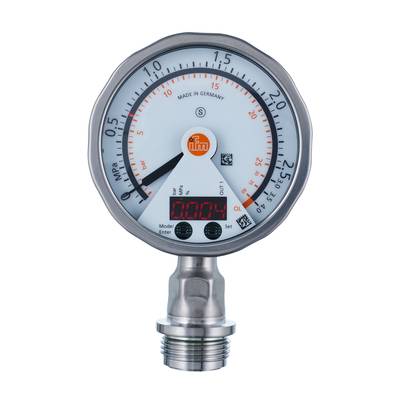

Czujnik ciśnienia ifm Electronic PG2733, -0 MPa do 2.5 MPa, M12, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Zakres pomiarowy (ciśnienie) (maks.)
2.5 MPa
Maksymalne napięcie robocze
32 V/DC
Rodzaj styku
1 NC
1 NO
Analog
Karta katalogowa (PDF)
8 Sztuki
Liczba
Suma (4113,01 zł / Sztuka)
4113,01 zł
5059,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 8 sztuka
Cechy produktu
Czujnik ciśnienia
- Wyświetlacz analogowy, presostat i przetwornik w jednym urządzeniu
- Bardzo łatwy do odczytania nawet z dużej odległości
- Obrotowy wyświetlacz z bargrafem LED pokazującym punkty przełączania
- Higieniczna, solidna obudowa ze stali nierdzewnej spełniająca wymagania przemysłu spożywczego i napojów
- Przyłącze procesowe typu front-flush do stosowania w procesach CIP i SIP
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20, odwracalny; (skalowalne)
- Analogowy punkt końcowy [bar]: 5,24...40
- Analogowy punkt końcowy [MPa]: 0,524...4
- Analogowy punkt początkowy [bar]: -1...33,76
- Punkt początkowy analogowy [MPa]: -0,1...3,376
- Czas reakcji [ms]:< 10
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 1
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 2 x LED, zielona; Stan przełączania: LED, żółty; Punkty przełączania: pierścień LED, czerwony; Wyświetlacz funkcji: wyświetlacz alfanumeryczny, czerwony 4 cyfry; Wartości mierzone: Wyświetlacz analogowy, obrotowy 0...350°, wskazówka niewidoczna w stanie beznapięciowym; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony 4 cyfry
- Wytrzymałość na ściskanie [MPa]: 10
- Rozszerzony zakres wyświetlania maks. [MPa]: 4
- W krokach co [MPa]: 0,002
- Charakterystyczne odchylenie krzywej:< ±0,2; (Obniżenie liniowości 1:1, łącznie z ustawieniem histerezy i punktu granicznego powtarzalności zgodnie z normą DIN 16086)
- Zakres procentowy odchylenia liniowości:< ±0,15; (Odrzuć 1:1)
- Zakres pomiarowy [MPa]: -0,1...2,5
- Min. ciśnienie rozrywające [MPa]: 35
- Punkt zerowania rP [MPa]: -0,1...3,996
- Punkt przełączania SP [MPa]: -0,096...4
- Zakres dokładności punktu przełączania:< ±0,2; (Odrzuć 1:1)
- Temperatura otoczenia-1 [°C]: -25...80
- Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.; Odrzuć 1:1)
- Zastosowanie: Front płaski dla przemysłu spożywczego
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; (konfigurowalne)
- Czas opóźnienia gotowości [s]: 6
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...32 DC
- Tłumienie wyjścia analogowego dAA [s]: 0,01...30
- Wartość procesu tłumienia dAP [s]: 0,01...30
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 250
- Rodzaj ciśnienia: ciśnienie względne; próżnia
- Wytrzymałość na ściskanie [bar]: 100
- Wersja elektryczna: PNP/NPN
- Rozszerzony zakres wyświetlania maks. [bar]: 40
- Łączne wyniki: 2
- Masa [g]: 515 900
- Odchylenie histerezy:< ±0,15; (Odrzuć 1:1)
- W krokach co [bar]: 0,02
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...100
- Stabilność długoterminowa:< ±0,1; (Odrzuć 1:1; rocznie)
- MAWP dla zastosowań wg CRN [bar]: 60
- Maks. obciążenie [Ω]: (Ub - 10 V) / 20 mA
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Pożywki: Pożywki o konsystencji pasty i ciała stałego; Media płynne i gazowe
- Temperatura medium [°C]: -25...125; (145 maks. 1h)
- Zakres pomiarowy [bar]: -1...25
- Min. ciśnienie rozrywające [bar]: 350
- Min. cykle drukowania: 100 milionów
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- MTTF: 95
- Przyłącze procesowe: Przyłącze gwintowane G 1 gwint zewnętrzny Aseptoflex Vario
- Punkt przełączenia rP [bar]: -1...39,96
- Częstotliwość przełączania DC [Hz]: 50
- Punkt przełączania SP [bar]: -0,96...40
- Stopień ochrony: IP 67; IP69K
- Klasa ochrony III
- Dostępna skala: tak
- Czas reakcji na krok wyjście analogowe [ms]: 25
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 70; (24 V)
- Punkt zerowy współczynnika temperaturowego:< ±0,05; (0...70°C)
- Zakres współczynników temperaturowych:< ±0,15; (0...70°C)
- Wolna przestrzeń martwa: tak
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Zintegrowany watchdog: tak
- Materiały mające kontakt z medium: Ceramika (99,9% Al2O3); 1.4435 (stal nierdzewna / 316L); Wykończenie powierzchni: Ra< 0,4 / Rz 4; PTFE
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
PG2733
- Złącze czujnika
M12
- Wyjście czujnika
PNP
NPN
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Zakres pomiarowy (ciśnienie) (min.)
-0 MPa
- Zakres pomiarowy (ciśnienie) (maks.)
2.5 MPa
- Zakres pomiarowy (ciśnienie)
-0 MPa do 2.5 MPa
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
32 V/DC
- Zasilanie (zakres)
18 - 32 V/DC
- Rodzaj styku
1 NC
1 NO
Analog
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
Do pobrania
Karta katalogowa
Karta katalogowa 3321702 Czujnik ciśnienia ifm Electronic PG2733, -0 MPa do 2.5 MPa, M12, 1 szt.
Opis
ifm PG2733 Elektroniczny czujnik ciśnienia z wyświetlaczem analogowym
