Automatyka i pneumatyka Automatyka Czujniki przemysłowe Przemysłowe czujniki ciśnienia

ifm Electronic Czujnik ciśnienia 1 szt. PQ3834 -100 kPa do 1000 kPa M8 1 NC, 1 NO, Analog

EAN:
Numer producenta
Numer produktu

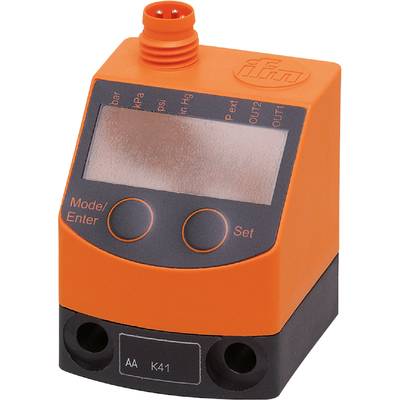

Pomarańczowe urządzenie elektroniczne z wyświetlaczem i dwoma przyciskami. Jest to urządzenie sterujące, prawdopodobnie do zastosowań przemysłowych.
Zdjęcie poglądowe
Pomarańczowe urządzenie elektroniczne z wyświetlaczem i dwoma przyciskami. Jest to urządzenie sterujące, prawdopodobnie do zastosowań przemysłowych.
Zdjęcie poglądowe
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M8
Typ czujnika
nadmiar ciśnienia
Zakres pomiarowy (ciśnienie) (maks.)
1000 kPa
Maksymalne napięcie robocze
32 V/DC
Karta katalogowa (PDF)
Deutsch (Deutschland)
ifm Electronic



Suma (909,76 zł / Sztuka)
zł
1119,00 zł
z VAT (klient indywidualny)
Zgłoś wątpliwości prawne
  • Cechy produktu
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Cechy produktu

Czujnik ciśnienia

  • Niezawodne monitorowanie ciśnienia w układach pneumatyki i sprężonego powietrza
  • Bardzo wysoka odporność na nadciśnienie i próżnię
  • Czytelny, ukośny wyświetlacz LED
  • Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
  • Z programowalnym przełączaniem i wyjściem analogowym
  • Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link

Dane techniczne

  • Prąd wyjścia analogowego [mA]: 4...20
  • Czas reakcji [ms]:< 6
  • Liczba wyjść analogowych: 1
  • Liczba wyjść cyfrowych: 1
  • Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
  • Wyświetlacz: Jednostka wyświetlacza: 4 x LED, zielona; Stan przełączania: 1 x dioda LED, żółta; Wyświetlacz funkcji: wyświetlacz alfanumeryczny, 4 cyfry; Wartości mierzone: wyświetlacz alfanumeryczny, 4 cyfry
  • Jednostka wyświetlacza: bar; kPa; psi; inHg
  • Wytrzymałość na ściskanie [psi]: 290
  • Wersja IO-Link: 1.1
  • Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
  • Zakres dokładności punktu przełączania:< ±0,5
  • Norma SDCI: IEC 61131-9 FDIS
  • Typ transmisji IO-Link: COM2 (38,4 kbodów)
  • Temperatura otoczenia-1 [°C]: 0...70
  • Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.)
  • Zastosowanie: do zastosowań przemysłowych
  • Wersja zabezpieczenia zwarciowego: taktowana
  • Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
  • Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
  • Możliwość wykorzystania w ograniczonym zakresie do: innych mediów na zamówienie
  • Wymagana klasa portu głównego: A
  • Czas opóźnienia czuwania [s]: 0,5
  • Cecha szczególna: Pozłacane styki
  • Napięcie robocze [V]: 18...32 DC; (wg SEL/PEL)
  • Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
  • Rodzaj ciśnienia: ciśnienie względne; różnica ciśnień; próżnia
  • Wytrzymałość na ściskanie [bar]: 20
  • Wytrzymałość na ściskanie [inHg]: 591
  • Wytrzymałość na ściskanie [kPa]: 2000
  • Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
  • Regulowany czas opóźnienia dS, dr [s]: 0; 0,002...5
  • Wersja elektryczna: PNP
  • Łączne wyniki: 2
  • Masa [g]: 87 000
  • Odchylenie histerezy:< ±0,25
  • W krokach co [bar]: 0,05
  • W przyrostach [inHg]: 2
  • W krokach co [kPa]: 5
  • W przyrostach [psi]: 1
  • Interfejs komunikacyjny: IO-Link
  • Zabezpieczenie przed zwarciem: tak
  • Temperatura przechowywania [°C]: -25...85
  • Stabilność długoterminowa:< ±0,05; (na 6 miesięcy)
  • Maks. obciążenie [Ω]: 500
  • Maks. spadek napięcia na wyjściu DC [V]: 2
  • Temperatura medium [°C]: 0...60
  • Zakres pomiarowy [bar]: -1...10
  • Zakres pomiarowy [inHg]: -30...296
  • Zakres pomiarowy [kPa]: -100...1000
  • Zakres pomiarowy [psi]: -15...145
  • Min. ciśnienie rozrywające [bar]: 30
  • Min. ciśnienie rozrywające [inHg]: 886
  • Min. ciśnienie rozrywające [kPa]: 3000
  • Min. ciśnienie rozrywające [psi]: 435
  • Min. cykle drukowania: 50 milionów
  • Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
  • Min. czas cyklu procesu [ms]: 2,3
  • MTTF: 437
  • Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; wyjście analogowe; łącze wejścia/wyjścia; logika przełączania; opóźnienie włączenia/opadu; Tłumienie; Jednostka wyświetlacza
  • Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzenia
  • Przyłącze procesowe: przyłącze gwintowe G 1/8 gwint wewnętrzny gwint wewnętrzny: M5
  • Analogowe dane procesowe: 1
  • Binarne dane procesowe: 2
  • Punkt przełączenia rP [bar]: -0,95...9,95
  • Punkt resetowania rP [inHg]: -28...294
  • Punkt resetowania rP [kPa]: -95...995
  • Punkt resetowania rP [psi]: -14...144
  • Częstotliwość przełączania DC [Hz]:< 100
  • Punkt przełączania SP [bar]: -0,9...10
  • Punkt przełączania SP [inHg]: -26...296
  • Punkt przełączania SP [kPa]: -90...1000
  • Punkt przełączania SP [psi]: -13...145
  • Stopień ochrony: IP 65
  • Klasa ochrony III
  • Tryb SIO: tak
  • Czas reakcji na krok wyjście analogowe [ms]: 6
  • Złącze wtykowe: Układ pinów: 0060 - Złącze wtykowe: 1 x M8; Kodowanie: A; Styki: pozłacane
  • Pobór prądu [mA]:< 50
  • Punkt zerowy współczynnika temperaturowego: 0,2; (0...60°C)
  • Zakres współczynników temperaturowych: 0,2; (0...60°C)
  • Ochrona przeciwprzepięciowa: tak; (< 40 V)
  • Wytrzymałość na próżnię [mbar]: -1000
  • Ochrona przed nieprawidłowością biegunową tak
  • Zintegrowany watchdog: tak
  • Materiały mające kontakt z medium: mosiądz; FKM; krzem (powlekany); PBT
Rodzaj produktu

Czujnik ciśnienia

Model katalogowy producenta

PQ3834

Złącze czujnika

M8

Typ czujnika

nadmiar ciśnienia

Wyjście czujnika

PNP

Minimalny sygnał wyjściowy

4 mA

Maksymalny sygnał wyjściowy

20 mA

Interfejs komponentów

IO-Link

Zakres pomiarowy (ciśnienie) (min.)

-100 kPa

Zakres pomiarowy (ciśnienie) (maks.)

1000 kPa

Zakres pomiarowy (ciśnienie)

-100 kPa do 1000 kPa

Minimalne napięcie robocze

18 V/DC

Maksymalne napięcie robocze

32 V/DC

Zasilanie (zakres)

18 - 32 V/DC

Rodzaj styku

1 NC

1 NO

Analog

IP65

Złącze węża

G1/8 IG

M5 IG

Minimalna temperatura

0 °C

Maksymalna temperatura

70 °C

Waga

0.1080 kg

Zgodne z RoHS

Tak

Zawartość

1 szt.

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Zakres pomiarowy (ciśnienie) (maks.)
Rodzaj styku
Maksymalne napięcie robocze

Czujnik ciśnienia ifm Electronic PA3021, 0 MPa do 25 MPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3021, 0 MPa do 25 MPa, M12, 1 szt.

3320739


25 MPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3024, 0 MPa do 1 MPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3024, 0 MPa do 1 MPa, M12, 1 szt.

3320742


1 MPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3523, 0 MPa do 2.5 MPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3523, 0 MPa do 2.5 MPa, M12, 1 szt.

3320764


2.5 MPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3524, 0 MPa do 1 MPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3524, 0 MPa do 1 MPa, M12, 1 szt.

3320765


1 MPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3526, 0 kPa do 250 kPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3526, 0 kPa do 250 kPa, M12, 1 szt.

3320766


250 kPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3027, 0 kPa do 100 kPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3027, 0 kPa do 100 kPa, M12, 1 szt.

3320787


100 kPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA3029, -100 kPa do 0 kPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA3029, -100 kPa do 0 kPa, M12, 1 szt.

3320788


0 kPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA9020, 0 MPa do 40 MPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA9020, 0 MPa do 40 MPa, M12, 1 szt.

3320790


40 MPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA9027, 0 kPa do 100 kPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA9027, 0 kPa do 100 kPa, M12, 1 szt.

3320791


100 kPa
Analog
32 V/DC
Czujnik ciśnienia ifm Electronic PA9029, -100 kPa do 0 kPa, M12, 1 szt.
Czujnik ciśnienia ifm Electronic PA9029, -100 kPa do 0 kPa, M12, 1 szt.

3320792


0 kPa
Analog
32 V/DC

Do pobrania

Karta katalogowa

Deutsch (Deutschland)

Karta katalogowa 3320148 ifm Electronic Czujnik ciśnienia 1 szt. PQ3834 -100 kPa do 1000 kPa M8 1 NC, 1 NO, Analog
