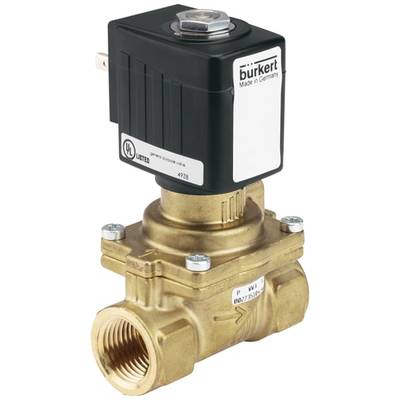

Serwozawór sterowany Bürkert 6281 EV 221850, 0.2 do 16 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
85 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (665,85 zł / Sztuka)
zł
819,00 zł
z VAT (klient indywidualny)
Cechy produktu
2/2-drożny zawór magnetyczny z membraną
- Zawór przełączający do wody z kranu
- Szybkie podłączenie
- Duży przepływ
- Ramię udarowe o niskim poziomie hałasu
- Wytrzymała membrana
Dane techniczne
- Średnica nominalna 20,0 mm
- Złączka przewodu G 3/4"
- Wartość kV 8,5 m3 / h
- Zakres ciśnienia 0,2 - 16 bar
- Napięcie 024 V/DC
- Medium temperatury mediów od -10 do +80 °C.
- Temperatura otoczenia maks. +55 °C
- Czasy przełączania 0,1 - 4 sekundy (w zależności od szerokości znamionowej i różnicy ciśnień)
- Pobór mocy elektrycznej 8 (9,5) W (ciepłe cewka)
- Rodzaj produktu
Serwozawór sterowany
- Napięcie robocze
24 V/DC
- Maksymalne ciśnienie robocze
16 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
nakrętka G 3/4
- Temperatura nośnika (zakres)
-10 do +80 °C
- Numer katalogowy producenta
221850
- Minimalne ciśnienie robocze
0.2 bar
- Element uszczelniający
NBR
- Funkcje pneumatyczne
2/2 drożny
- Waga
1.100 kg
- Maksymalna temperatura medium
+80 °C
- Minimalna temperatura medium
-10 °C
- Płyn przeznaczony dla zaworu
neutralne płyny
- Średnica nominalna
20 mm
- Właściwości pneumatyczne
nakrętka
- Szerokość produktu
60 mm
- Wysokość produktu
115.6 mm
- Długość produktu
80 mm
- Standardowe nominalne natężenie przepływu (qnN)
9100 l/min
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
0 °C
- Współczynnik przepływu (Kv)
141.67 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 626644 Serwozawór sterowany Bürkert 6281 EV 221850, 0.2 do 16 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 626644 Serwozawór sterowany Bürkert 6281 EV 221850, 0.2 do 16 bar
Opis
Zawór elektromagnetyczny z membraną serwomotorową do sterowania płynnych i gazoszczelnych mediów. Konstrukcja ma amortyzujące uderzenia. Pełny otwieranie i zamykanie wymagana jest różnica ciśnienia 0,5 bar.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- 2/2-drożny zawór przelotowy
- Normalnie zamknięty
- Materiał obudowy mosiądz zgodny z DIN EN 5030-6
- Części zaworu, stal nierdzewna, mosiądz i tworzywo sztuczne PPS (PPS)
- Materiał uszczelniający NBR
- Media: Neutralne, np. Sprężone powietrze, woda
- Poliamid w cewce
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Praca ciągła 100% czasu włączenia
- Stopień ochrony IP 65 z gniazdem wtykowym
- Połączenie elektryczne zgodne z DIN EN 175301-803 Podłączenie A (do tej pory DIN 43650)
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
