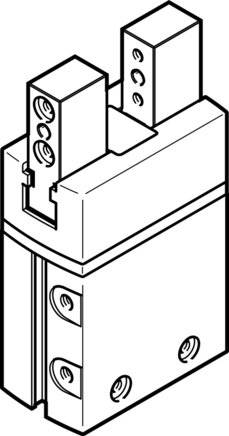

Zdjęcie poglądowe

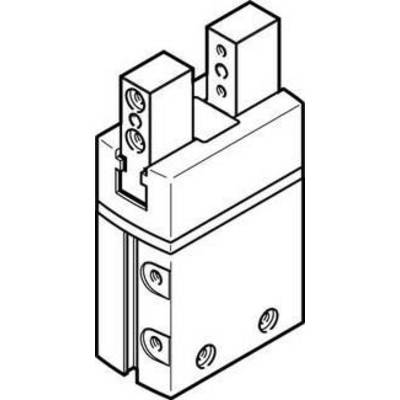

Zdjęcie poglądowe
FESTO 1254046 DHPS-20-A Chwytak równoległy Materiał obudowy: kute aluminium 1 szt.
EAN:
Numer producenta
Numer produktu
Liczba
Suma (2503,25 zł / Sztuka)
2503,25 zł
3079,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Zawór
Dane techniczne
- Ilość szczęk: 2
- Rozmiar 20
- Rodzaj mocowania: Do wyboru:
- Gwint wewnętrzny i tuleja centrująca
- Z otworem przelotowym i tulejką centrującą
- Ciśnienie robocze: Od 2. 8 barów
- Medium robocze: Sprężone powietrze zgodnie z ISO 857338-1:2010 [7:4:4]
- Pozycja montażowa: dowolna
- Prowadzenie: Prowadnica ślizgowa
- Działanie: Dwustronnego działania
- Łączna siła otwarcia przy 6 bar: 320 N.
- Łączna siła zamykania przy 6 bar: 290 N.
- Funkcja uchwytu: Równolegle
- Siła chwytania na szczęki chwytające przy 6 bar: 162 N
- Siła chwytania na szczęki przy 6 bar: 147 N.
- Wskazówki dotyczące eksploatacji i medium sterowania: Możliwa obsługa naoliwiona (podczas dalszej eksploatacji)
- Skok na szczęki: 6,5 mm
- Budowa: Dźwignia
- Wymuszony ruch
- Klasa korozji KBK: 1 - niskie korozję
- Moment masy: 1,489 kcm2
- Maks. Częstotliwość chwytaki: 3 Hz
- Maks. Dokładność wymiany:< = 0,2 mm
- Maks. Szczęki chwytające SZ:< 0,02 mm
- Maks. Szczęki kątowe AX,AIY:< 0,5 deg
- Maks. Siła szczęki chwytakowe FZ statyczny: 250 N.
- Maks. Masa na zewnętrzny uchwyt: 250 g
- Maks. Moment na szczęce klucza MHx 14 Nm
- Maks. Moment na szczęce My statyczny: 14 Nm
- Maks. Moment na szczęce szczęk Mz statyczny: 14 Nm
- Min. Czas rozwierania przy 6 bar: 59 ms
- Min. Czas zamykania przy 6 bar: 87 ms
- Interwał smarowania elementów prowadnicy: 10 mln SP
- Złącze pneumatyczny M5
- Rozpoznanie pozycji: Do przełączników zbliżeniowych
- Waga produktu: 380 g
- Rotacyjnie:< = 0,2 mm
- Temperatura otoczenia: od - 5 ... + 60 °C
- Materiał nakładki: PA
- Materiał obudowy: Kute aluminium
- Anodowane
- Materiał szczęk: Wysokiej jakości stal nierdzewna
- Tworzywa Uwaga: Zgodne z RoHS
- Dokładność chwytaki:< 0,02 mm
- Media robocze
Sprężone powietrze
- Typ
1254046
- Rodzaj produktu
Chwytak równoległy
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
M5
- Maksymalne ciśnienie robocze
8 bar
- Numer katalogowy producenta
1254046
- Minimalne ciśnienie robocze
2 bar
- Waga
380 g
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204607 FESTO 1254046 DHPS-20-A Chwytak równoległy Materiał obudowy: kute aluminium 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
