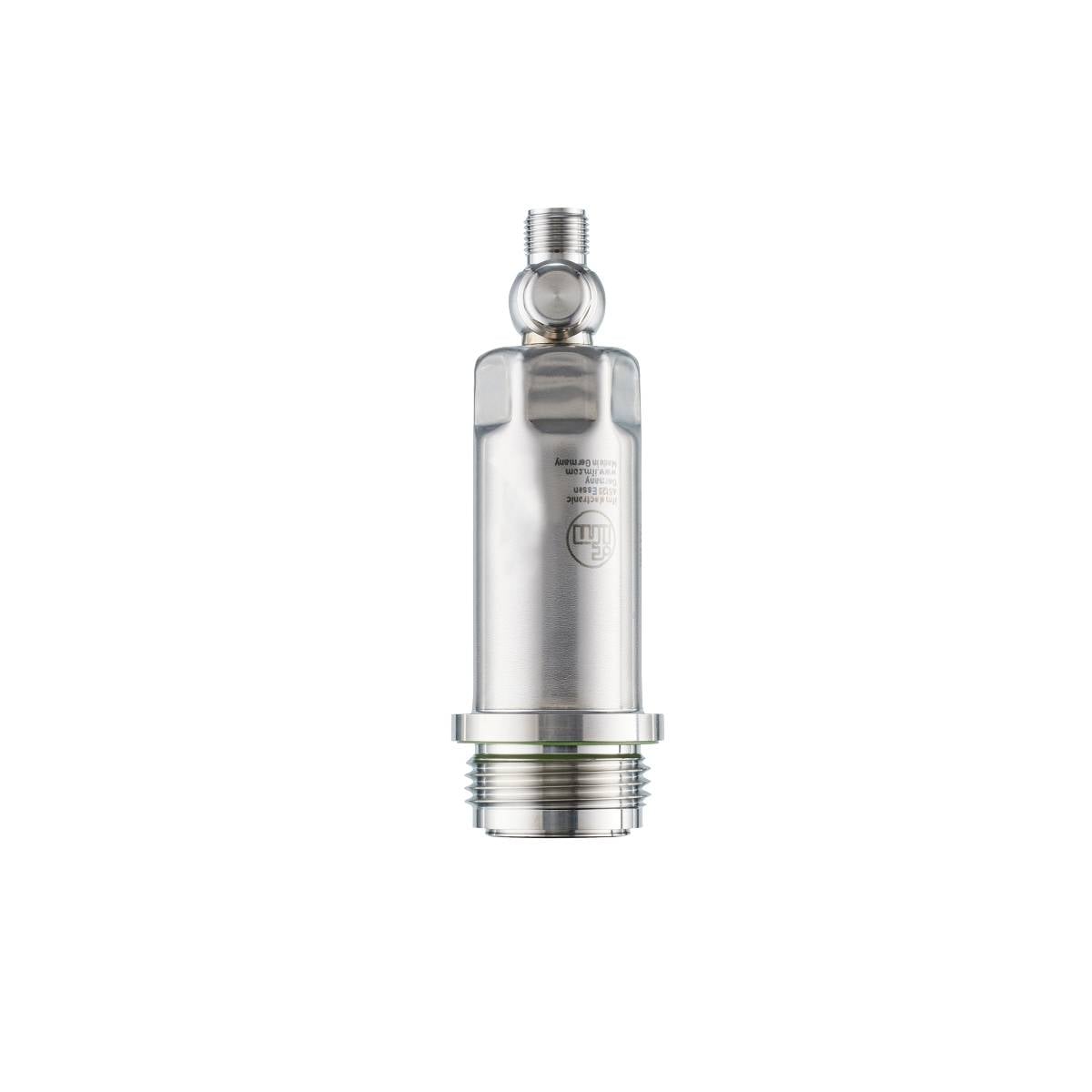

Czujnik ciśnienia ifm Electronic PM1708, -1.25 kPa do 25 kPa, M12, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
ciśnienie względne
Zakres pomiarowy (ciśnienie) (maks.)
25 kPa
Maksymalne napięcie robocze
30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (2568,29 zł / Sztuka)
2568,29 zł
3159,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Czujnik ciśnienia
- Solidna obudowa ze stali nierdzewnej do stosowania w przemyśle spożywczym i napojów
- Higieniczna konstrukcja zlicowana z przodu
- Odporny na czyszczenie wysokociśnieniowe agresywnymi środkami czyszczącymi
- Odporność na wysoką temperaturę i wysoki stopień ochrony
- Precyzyjne wyjście analogowe i wygodna komunikacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy [kPa]: 3,75...25
- Analogowy punkt końcowy [mbar]: 37,5...250
- Analogowy punkt końcowy [psi]: 0,544...3,626
- Analogowy punkt początkowy [kPa]: -1,25...20
- Punkt początkowy analogowy [mbar]: -12,5...200
- Analogowy punkt początkowy [psi]: -0,182...2,9
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 1; (IO-Link)
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
- Wytrzymałość na ściskanie [psi]: 84
- Wersja IO-Link: 1.1
- Charakterystyczne odchylenie krzywej:< ±0,2; (Liniowość łącznie z histerezą i powtarzalnością, ustawienie punktu granicznego zgodnie z DIN EN IEC 62828-1)
- Zakres procentowy odchylenia liniowości:< ±0,15; (Odrzuć 1:1)
- Element pomiarowy: ceramiczno-pojemnościowa cela pomiarowa ciśnienia
- Zasada pomiaru poziomu: hydrostatyczna
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -25...80
- Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.; Odrzuć 1:1)
- Moment dokręcania [Nm]: 35
- Zastosowanie: Front płaski dla przemysłu spożywczego
- Sygnał wyjściowy: sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości - 2_wire [s]: 1
- Czas opóźnienia gotowości - 3_wire [s]: 0,5
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC
- Tłumienie wyjścia analogowego dAA [s]: 0...4
- Rodzaj ciśnienia względnego
- Wytrzymałość na ściskanie [kPa]: 600
- Wytrzymałość na ściskanie [mbar]: 6000
- Łączne wyniki: 2
- Masa [g]: 273 450
- Uwagi dotyczące dokładności/odchylenia: dalsze informacje można znaleźć w sekcji Wykresy i krzywe
- Odchylenie histerezy:< ±0,15; (Odrzuć 1:1)
- W krokach co [kPa]: 0,01
- W krokach [mbar]: 0,1
- W przyrostach [psi]: 0,002
- Funkcje IO-Link (acykliczne): Oznaczenie specyficzne dla aplikacji; temperatura wewnętrzna
- Ciśnienie rozdzielczości IO-Link [mbar]: 0,05
- Interfejs komunikacyjny: IO-Link
- Odporność na zwarcie: tak
- Temperatura przechowywania [°C]: -40...100
- Stabilność długoterminowa:< ±0,1; (Odrzuć 1:1; rocznie)
- MAWP dla zastosowań wg CRN [bar]: 10
- Maks. obciążenie [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Pożywki: Pożywki o konsystencji pasty i ciała stałego; Media płynne i gazowe
- Temperatura medium [°C]: -25...150
- Zakres pomiarowy [bar]: -0,0125...0,25
- Zakres pomiarowy [kPa]: -1,25...25
- Zakres pomiarowy [mbar]: -12,5...250
- Zakres pomiarowy [psi]: -0,182...3,626
- Min. ciśnienie rozrywające [kPa]: 3000
- Min. ciśnienie rozrywające [mbar]: 30000
- Min. ciśnienie rozrywające [psi]: 435
- Min. cykle drukowania: 100 milionów
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- Min. czas cyklu procesu [ms]: 3,2
- MTTF: 323
- Profile: Cyfrowy czujnik pomiarowy (0x000A), identyfikacja i diagnostyka (0x4000)
- Przyłącze procesowe: Przyłącze gwintowane G 1 gwint zewnętrzny Aseptoflex Vario
- Dane procesowe analogowe: 3
- Binarne dane procesu: 0
- Stopień ochrony: IP 67; IP68; IP69K
- Klasa ochrony III
- Tryb SIO: nie
- Czas odpowiedzi na krok wyjście analogowe - 2_wire [ms]: 30
- Czas reakcji na krok wyjście analogowe - 3_przewodowe [ms]: 7
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu - 2_przewod [mA]: 3,5...21,5
- Pobór prądu - 3_przewód [mA]:< 45
- Monitorowanie temperatury: nie
- Wolna przestrzeń martwa: tak
- Odporność na przeciążenie: tak
- Wytrzymałość na próżnię [mbar]: -1000
- Ochrona przed nieprawidłowością biegunową tak
- Zintegrowany watchdog: tak
- Materiały mające kontakt z medium: Ceramika (99,9% Al2O3); 1.4435 (stal nierdzewna / 316L); Wykończenie powierzchni: Ra< 0,4 / Rz 4; PTFE
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
PM1708
- Złącze czujnika
M12
- Typ czujnika
ciśnienie względne
- Czas reakcji
30 ms
- Wyjście czujnika
analogowe prądowe
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Interfejs komponentów
IO-Link
- Dokładność
0.2 %
- Zakres pomiarowy (ciśnienie) (min.)
-1.25 kPa
- Zakres pomiarowy (ciśnienie) (maks.)
25 kPa
- Zakres pomiarowy (ciśnienie)
-1.25 kPa do 25 kPa
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Rodzaj styku
Analog
- Ciśnienie rozrywające
3000 kPa
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Waga
273.450 g
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321545 Czujnik ciśnienia ifm Electronic PM1708, -1.25 kPa do 25 kPa, M12, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321545 Czujnik ciśnienia ifm Electronic PM1708, -1.25 kPa do 25 kPa, M12, 1 szt.
Opis
ifm PM1708 Elektroniczny czujnik ciśnienia
