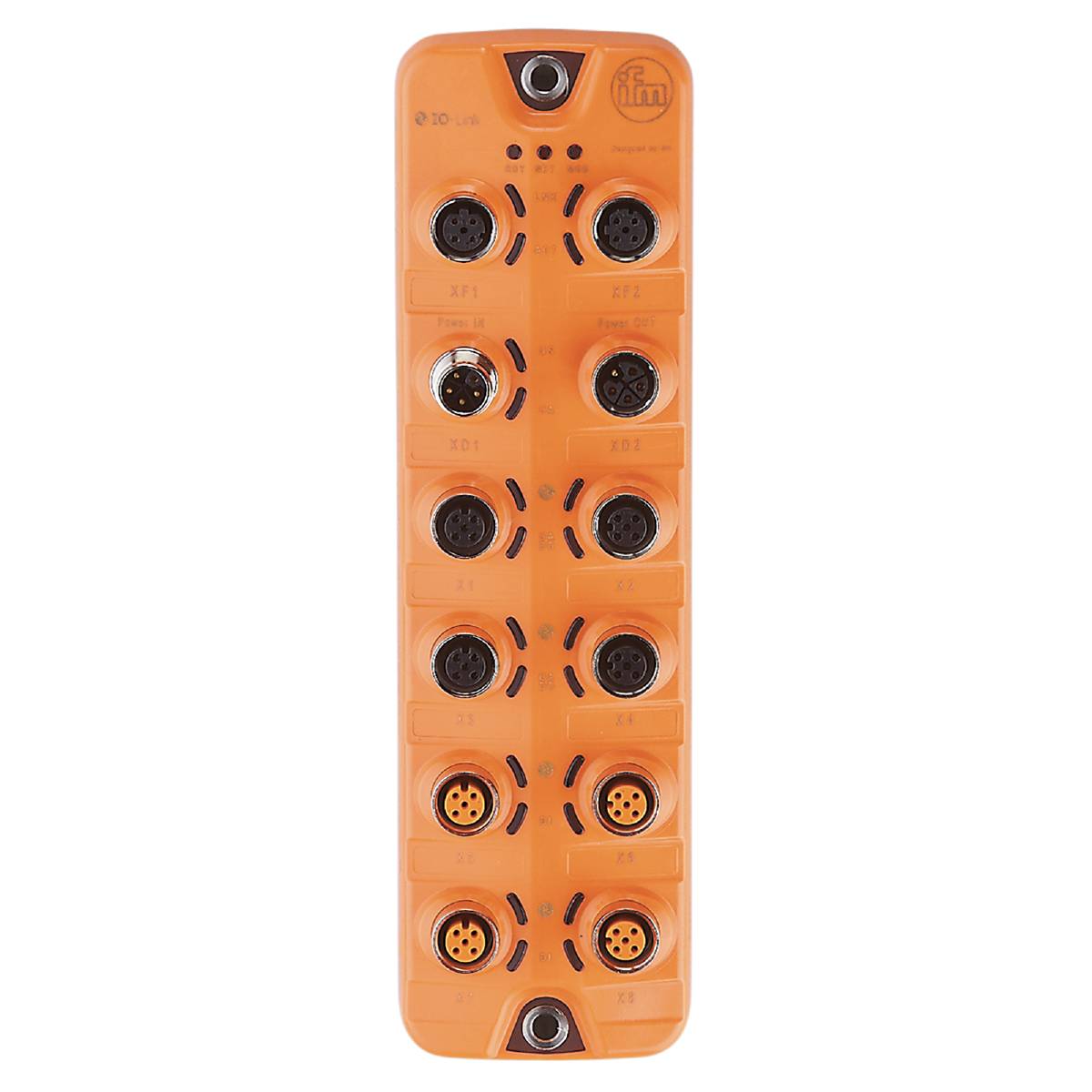

Rozdzielacz czujnik / element wykonawczy, aktywny ifm Electronic AL1422 AL1422 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Rozdzielacz czujnik / element wykonawczy, aktywny
Ilość miejsc sygnałowych
16
Ilość dystrybutorów
4-drożny
Model katalogowy producenta
AL1422
Karta katalogowa (PDF)
Liczba
Suma (2438,21 zł / Sztuka)
2438,21 zł
2999,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
ifm AL1422 IO-Link Master PerformanceLine
- Zasilacz łańcuchowy ze znormalizowaną technologią połączeń M12 z kodowaniem L
- Regulowany limit prądu na port dla bezpiecznej pracy
- Pomiar napięcia i prądu na port w celu monitorowania energii
- Możliwe podłączenie siłowników do 2 A
- Master IO-Link opracowany zgodnie ze specyfikacjami AIDA producentów samochodów
Dane techniczne
- Liczba wyjść cyfrowych: 12; (Port IO-Link klasy A: 4 x 1; Port IO-Link klasy B: 4 x 2)
- Liczba wejść cyfrowych: 12; (Port IO-Link klasy A: 4 x 2; Port IO-Link klasy B: 4 x 1)
- Liczba wejść i wyjść: Liczba wejść cyfrowych: 12; Liczba wyjść cyfrowych: 12
- Liczba portów klasa A - IO-Link Master: 4
- Liczba portów klasa B - IO-Link Master: 4
- Temperatura otoczenia-1 [°C]: -25...60
- Zastosowanie: Moduły we/wy do użytku w terenie
- Napięcie robocze [V]: 20...30 DC; (USA; do SEL/PEL)
- Funkcja przelotowa: zasilanie; Interfejs magistrali polowej
- Całkowita liczba wejść i wyjść: 16; (konfigurowalne)
- Masa [g]: 396 000
- Wersja IO-Link - Master IO-Link: 1.1
- Interfejs komunikacyjny: Ethernet; Połączenie IO
- Odporność na zwarcia: tak
- Wytrzymałość wejść cyfrowych na zwarcie: tak
- Temperatura przechowywania [°C]: -25...85
- Maksymalna dopuszczalna wilgotność względna [%]: 90
- MTTF: 43
- Protokół - Ethernet - EtherNet/IP: EtherNet/IP
- Poziom przełączania wysoki [V]: 11...30
- Poziom przełączania niski [V]: 0...5
- Stopień ochrony: IP 65; IP66; IP67
- Stopień ochrony (NEMA 250): 6P
- Klasa ochrony III
- Złącze wtykowe: Przyłącze procesowe - Układ pinów: 0017 - Złącze wtykowe: M12; Kodowanie: A; Uszczelka: FKM / Ethernet - Układ pinów: 0191 - Złącze wtykowe: M12; Kodowanie: D; Uszczelka: FKM / zasilanie IN - Układ pinów: 0210 - Złącze wtykowe: M12; Kodowanie: L / zasilanie OUT - Układ pinów: 0211 - Złącze wtykowe: M12; Kodowanie: L; Pieczęć: FKM
- Pobór prądu [mA]: 300...3900; (NAS.)
- Całkowita obciążalność prądowa – zasilanie siłownika_UA [A]: 8
- Całkowita obciążalność prądowa - zasilanie czujnika_US [A]: 3,6
- Obciążalność prądowa na wyjście - zasilanie siłownika_UA [mA]: 2000
- Obciążalność prądowa na wyjście - zasilanie czujnika_US [mA]: 2000
- Obciążalność prądowa na port - zasilanie siłownika_UA [A]: 2; (regulowane: 0...2; ustawienie fabryczne: 2)
- Obciążalność prądowa na port - zasilanie czujnika_US [A]: 2; (regulowany: 0...2; ustawienie fabryczne: 0,45)
- Szybkość transmisji - Ethernet - EtherNet/IP: 10 Mbit/s; 100 Mb/s
- Standard transmisji - Ethernet - EtherNet/IP: 10Base-T; 100Base-TX
- Typ transmisji - Master IO-Link: COM1 (4,8 kBaud); COM2 (38,4 kbodów); COM3 (230,4 kbodów)
- Stopień zanieczyszczenia: 2
- Materiał uszczelki: FKM
- Dodatkowe zasilanie [V]: 20...30 DC; (UA)
- Opakowanie
sztuka
- Rodzaj produktu
Rozdzielacz czujnik / element wykonawczy, aktywny
- Ilość miejsc sygnałowych
16
- Model katalogowy producenta
AL1422
- Ilość dystrybutorów
4-drożny
IP65
IP66
IP67
- Dopuszczalny prąd na gniazdo
2 A
- Maksymalna temperatura
60 °C
- Minimalna temperatura
-25 °C
- Złącze terminali przyłączeniowych
Złącze żeńskie M12
Złącze męskie M12
- Waga
396.000 g
- Numer katalogowy producenta
AL1422
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- Właściwości puszki czujników-urządzen wykonawczych
z ogranicznikiem prądu
- Całkowita obciążalność
8 A
- Obciążalność prądowa sygnału I/O
2000 mA
- Minimalne napięcie robocze
20 V/DC
- Maksymalne napięcie robocze
30 V/DC
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321579 Rozdzielacz czujnik / element wykonawczy, aktywny ifm Electronic AL1422 AL1422 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321579 Rozdzielacz czujnik / element wykonawczy, aktywny ifm Electronic AL1422 AL1422 1 szt.
Opis
ifm AL1422 IO-Link Master PerformanceLine
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
