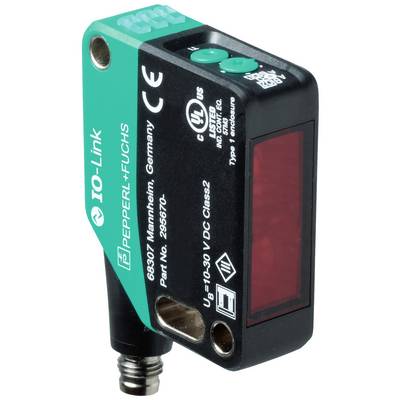

Czujnik dyfuzyjny Pepperl+Fuchs OQT400-R200-EP-IO-V3 295670-100121 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik dyfuzyjny
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8
Model katalogowy producenta
OQT400-R200-EP-IO-V3
Minimalne napięcie robocze
10 V/DC
Karta katalogowa (PDF)
Liczba
Suma (755,28 zł / Sztuka)
zł
928,99 zł
z VAT (klient indywidualny)
Dane techniczne
- Rodzaj produktu
Czujnik dyfuzyjny
- Model katalogowy producenta
OQT400-R200-EP-IO-V3
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
2.3 ms
- Wyjście czujnika
NPN, zamknięty
PNP, Otwierający
- Częstotliwość przełączania
217 Hz
- Złącze czujnika
M8
- Rodzaj nadajnika
LED czerwony
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
Do pobrania
Karta katalogowa
Karta katalogowa 2628866 Czujnik dyfuzyjny Pepperl+Fuchs OQT400-R200-EP-IO-V3 295670-100121 1 szt.
Opis
Zasięg wykrywania: 40 ... 400 mm, emiter światła: LED, rodzaj światła: czerwony, światło naprzemienne, wyjście sygnału: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (przez C /Q = Pin 4), typ obwodu: Stan dostawy: C/Q - Pin4: styk normalnie otwarty NPN, styk normalnie zamknięty PNP, IO-Link , połączenie: wtyczka urządzenia M8 x 1, 3-stykowa, obracana o 90° , napięcie robocze: 10 ... 30 V DC, temperatura otoczenia: -40 ... 60°C ( -40... 140 °F)
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Zasięg wykrywania: 40 ... 400 mm
- Zakres skanowania min.: 40 ... 100 mm.
- Zakres skanowania maks.: 40 ... 400 mm
- Zakres ustawień: 100 ... 400 mm
- Obiekt referencyjny: standardowy biały, 100 mm x 100 mm
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło
- Identyfikacja grupy ryzyka LED: wolna grupa
- Różnica czerni i bieli (6%/90%):< 5% | |
- Średnica plamki świetlnej: ok. 15 mm w odległości 400 mm
- Kąt rozwarcia: ok. 2,5 °
- Zewnętrzny limit światła: EN 60947-5-2: 70000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 600 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | świecenie statyczne — włączenie zasilania | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: świeci statycznie - wyjście przełączające aktywne statycznie wyłączone - wyjście przełączające nieaktywne
- Sterowanie: przycisk Teach-in
- Sterowanie: 5-pozycyjny przełącznik obrotowy do wyboru trybów pracy
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- prąd jałowy:< 25 mA przy napięciu zasilania 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Wersja IO-Link: 1.1
- Profil urządzenia: identyfikacja i diagnostyka | Inteligentny czujnik typu 0
- Identyfikator urządzenia: 0x111801 (1120257)
- Szybkość transmisji: COM2 (38,4 kb/s)
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Wejście danych procesowych 2 bity | Wyjście danych procesowych 2 bity
- Obsługa trybu SIO: tak
- Zgodny typ portu głównego: A
- Wyjście
- Typ obwodu: Status dostawy to: | C/Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link |
- Wyjście sygnałowe: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 217 Hz.
- Czas odpowiedzi: 2,3 ms
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Aprobaty i Certyfikaty
- Zgodność z EAC: TR CU 020/2011
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 60°C ( -40... 140°F) |
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 15 mm
- Wysokość koperty: 50,6 mm
- Głębokość obudowy: 41,7 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: Wtyczka urządzenia M8 x 1, 3-pinowa, obracana o 90°
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa ok. 35 g
