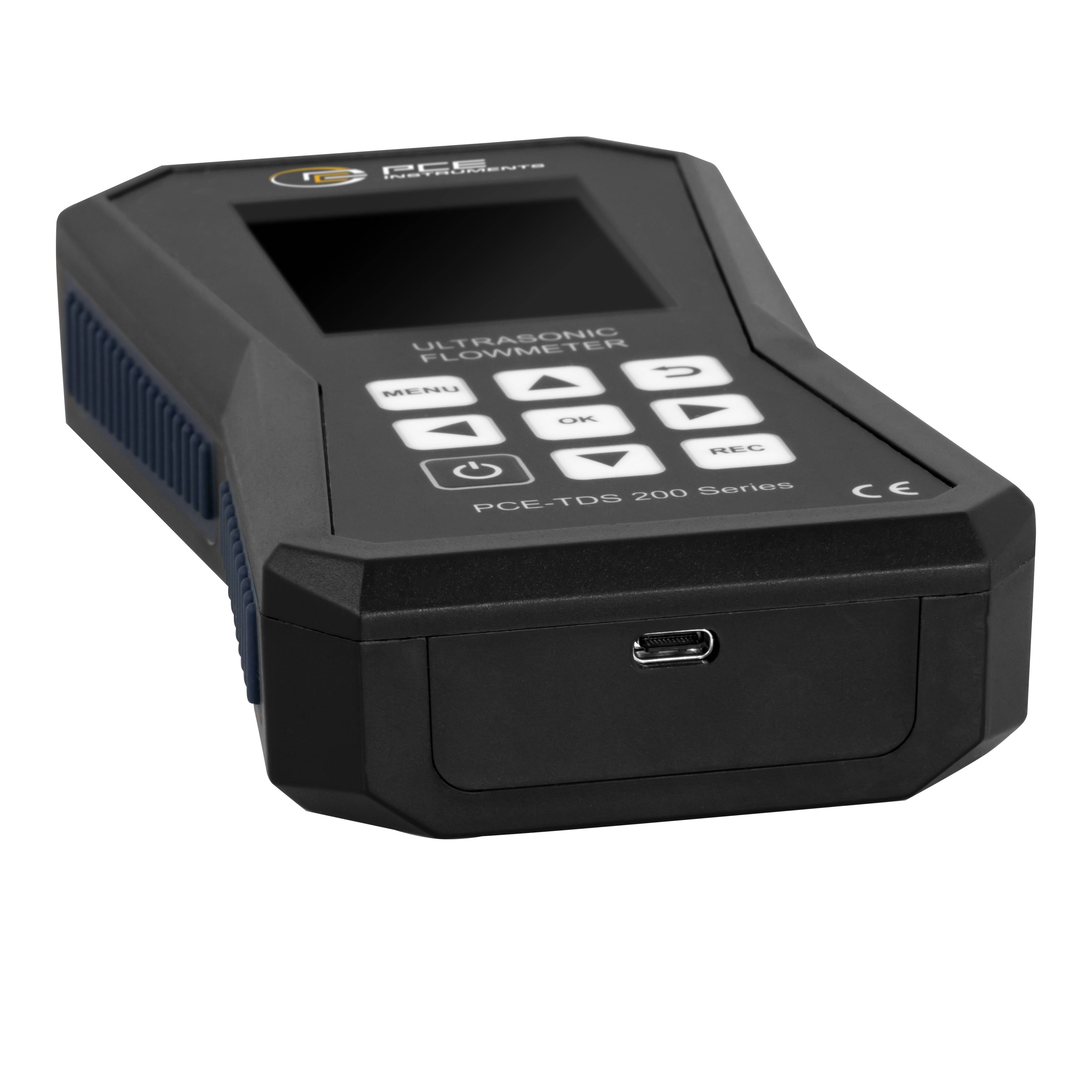

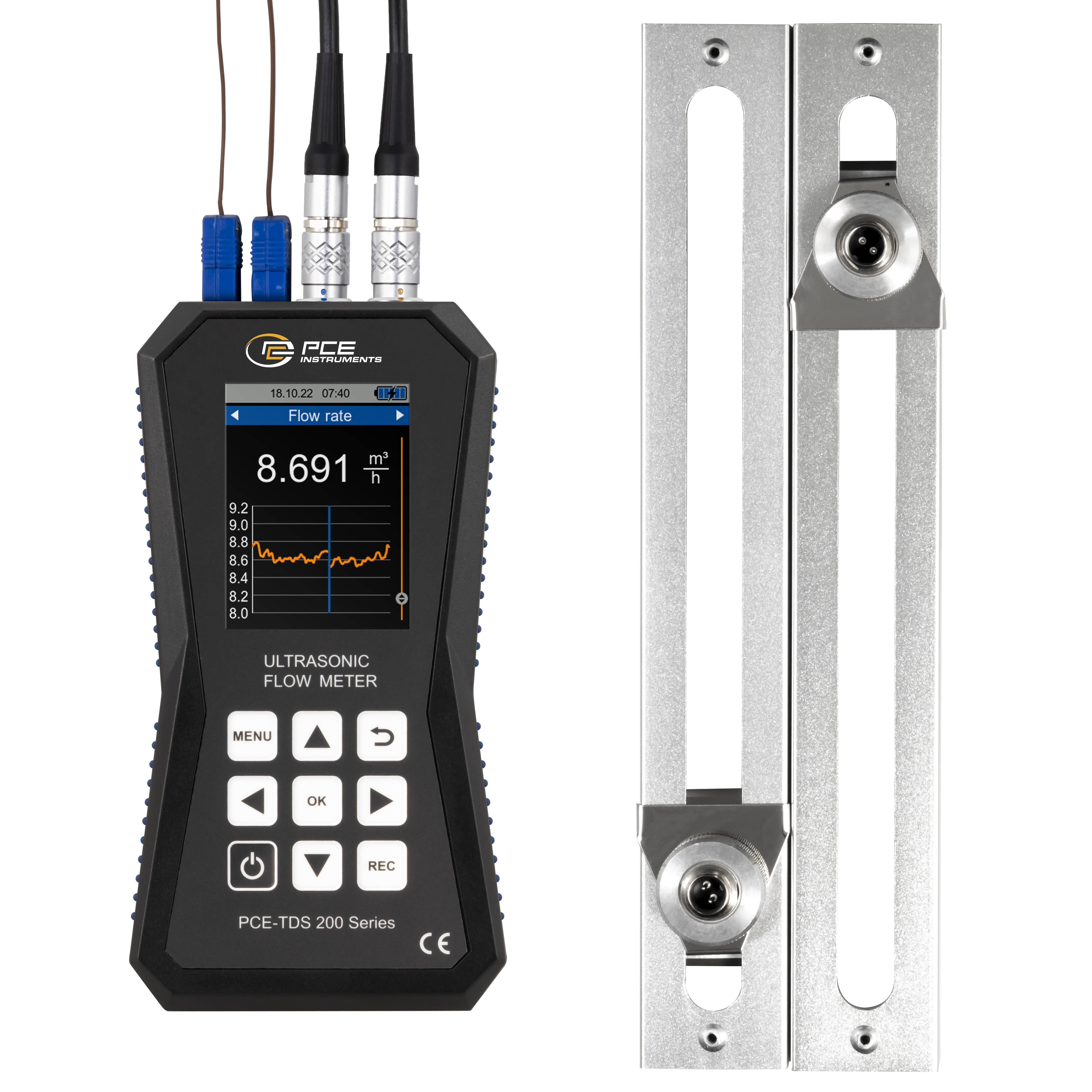

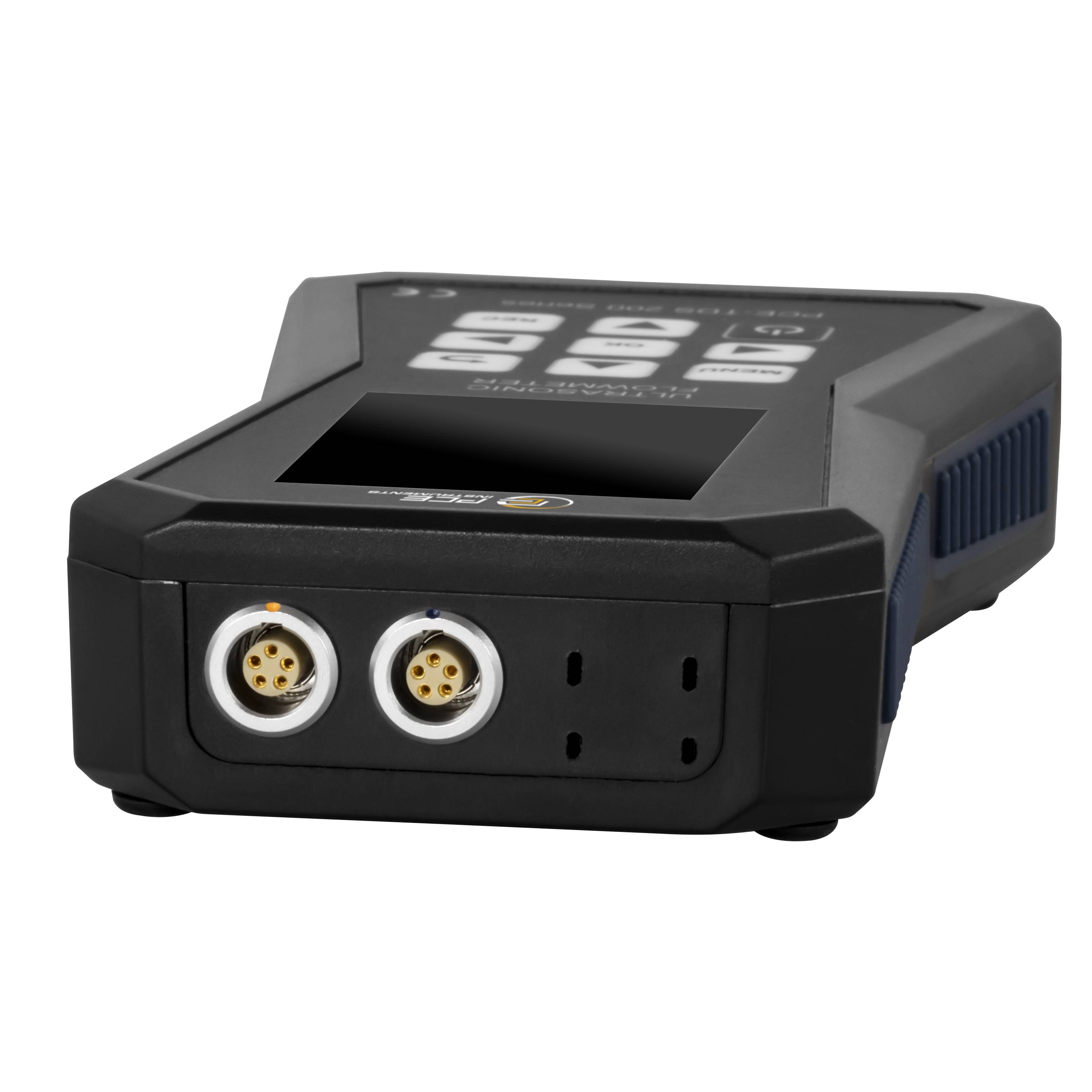

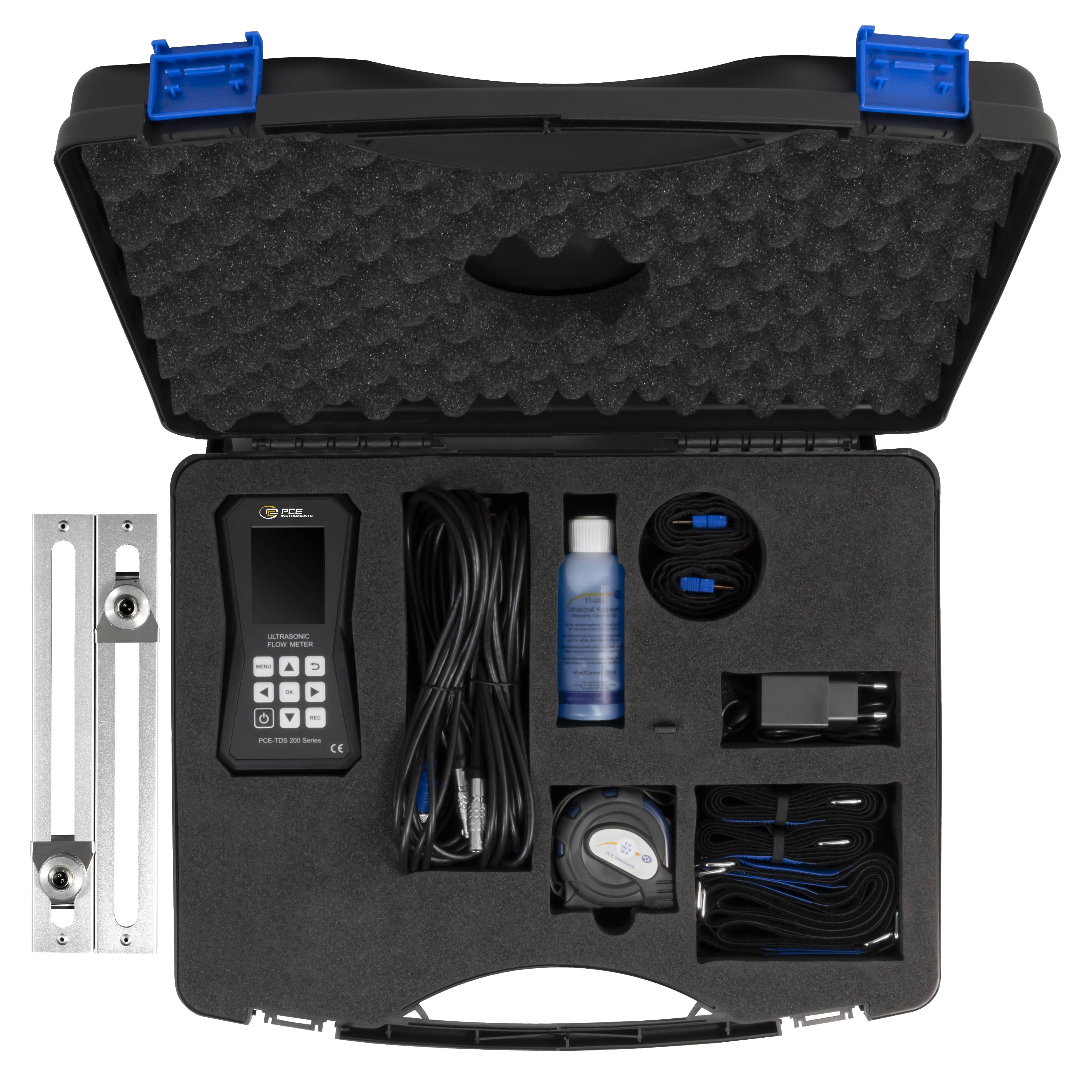

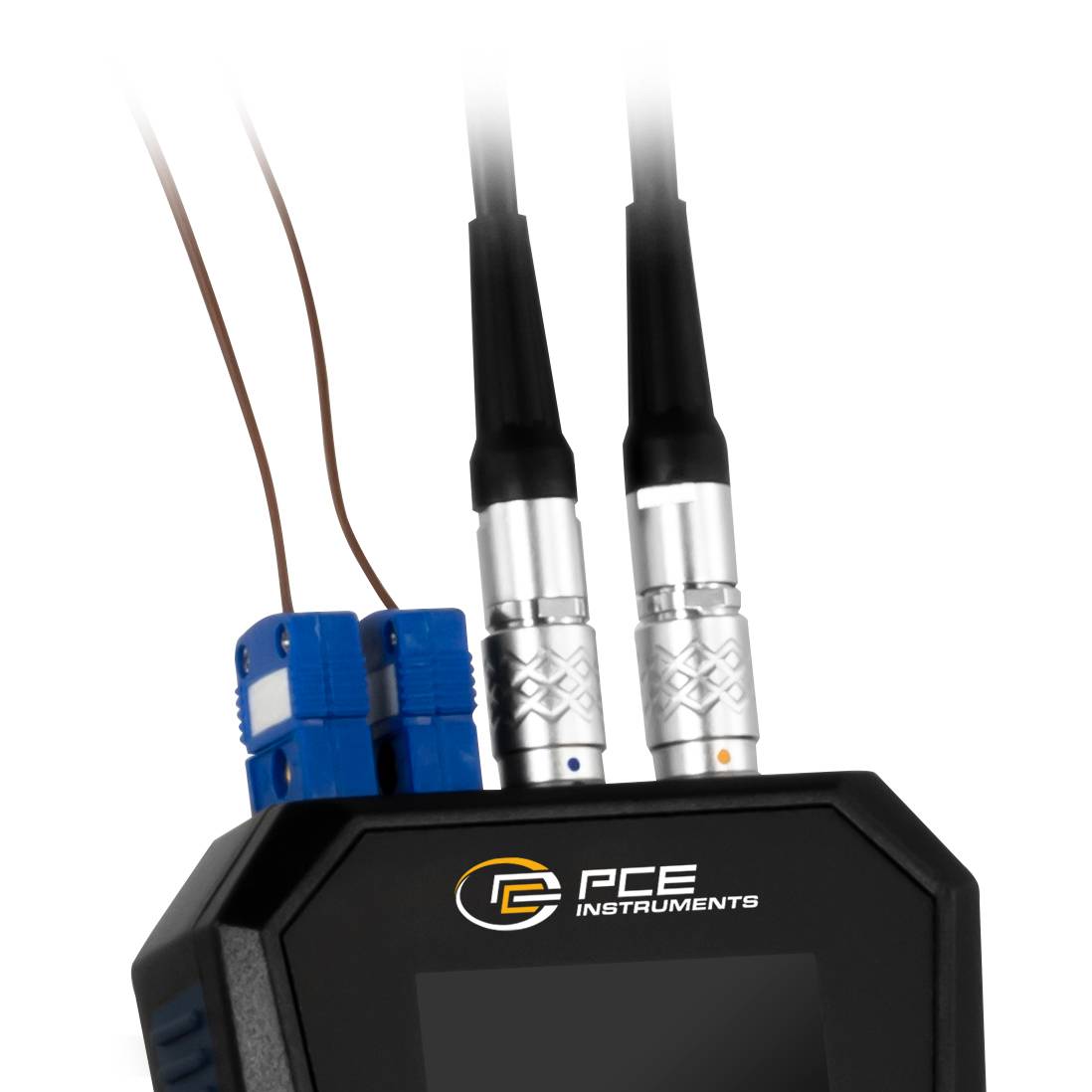

Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ MR, 5 V, 0 - 32 m/s, 1 szt.

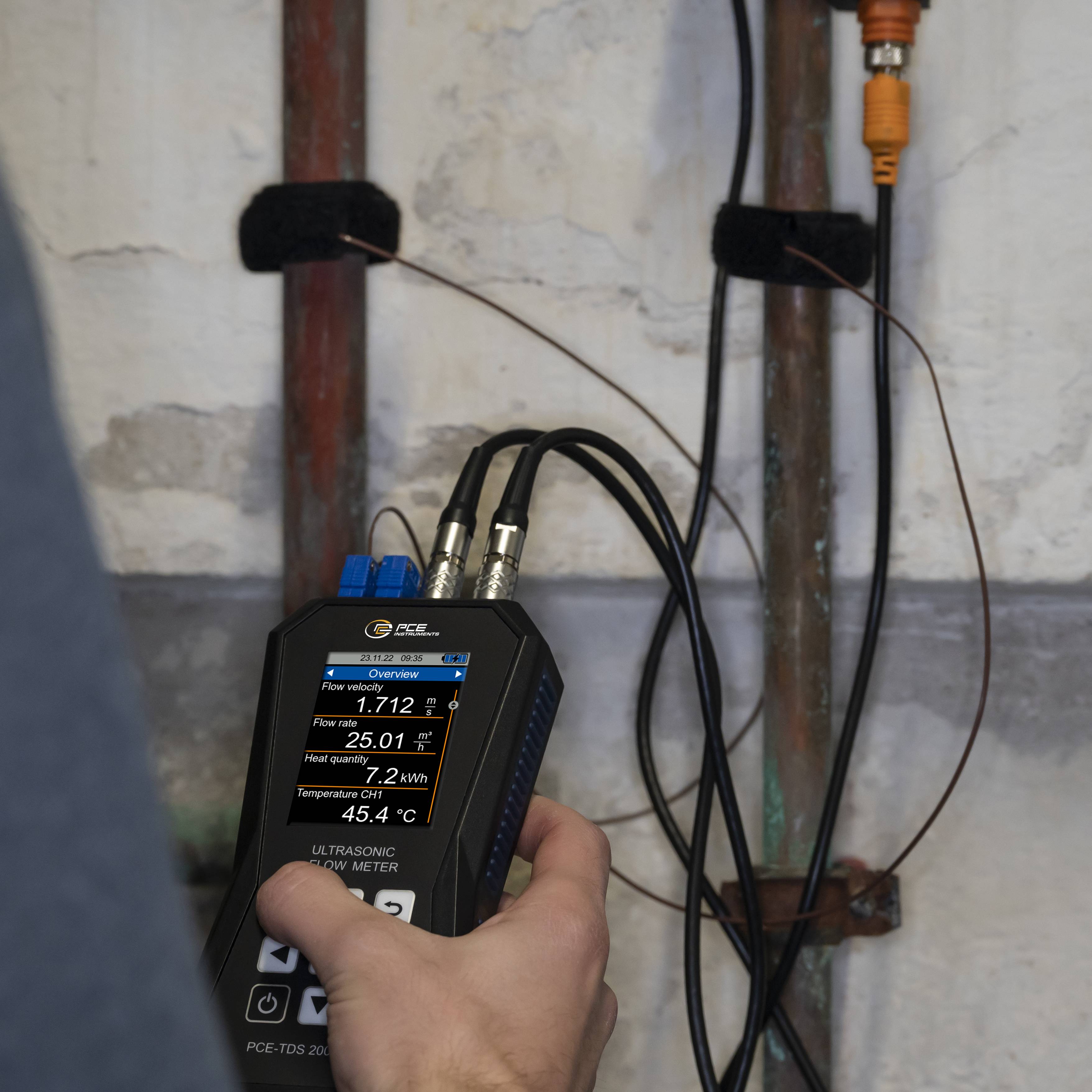

Przepływomierz ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej w przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej dla średnicy rury DN <50 i odtwarzalności ±0,5 % wartości pomiarowej przepływomierz jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu. Jakość sygnału z przepływomierza przedstawiona jest graficznie w pomocy instalacyjnej. Dodatkowo jest wyświetlane graficznie, czy czujniki przepływomierza są ustawione w prawidłowej odległości od siebie. Aby przeprowadzić pomiar przepływu za pomocą przepływomierza, po wprowadzeniu specyfikacji rury i medium wyświetlana jest prędkość przepływu, przepływ objętościowy i objętość. Podczas wyświetlania mierzonych wartości przepływomierz ma do dyspozycji wiele różnych jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob. Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza można ustawić warunki startu i stopu oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza punkt przechowywania zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości są zapisywane we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe można odczytać z przepływomierza. W celu analizy zmierzone wartości z przepływomierza można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego. Do określenia ilości ciepła przepływomierzem potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza są podłączone do zasilania i powrotu instalacji rurowej. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz może określić ilość ciepła. W razie potrzeby przepływomierz może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Przepływomierz jest więc używany na przykład podczas sprawdzania systemów grzewczych.Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz może być wyposażony w świadectwo wzorcowania ISO lub DAkkS. PCE-TDS 200 CZUJNIK MROddzielne czujniki szynowe do rur o średnicach DN 50 … 700 / 57 … 720 mm. Odporność na temperaturę wynosi od -30 ... 160 °C. Czujnik na odpowiedniej szynie znajduje się na szynie i dlatego może być odpowiednio umieszczony. Pod szynami znajdują się magnesy, które pozwalają samodzielnie trzymać rury z metalem żelaznym.
