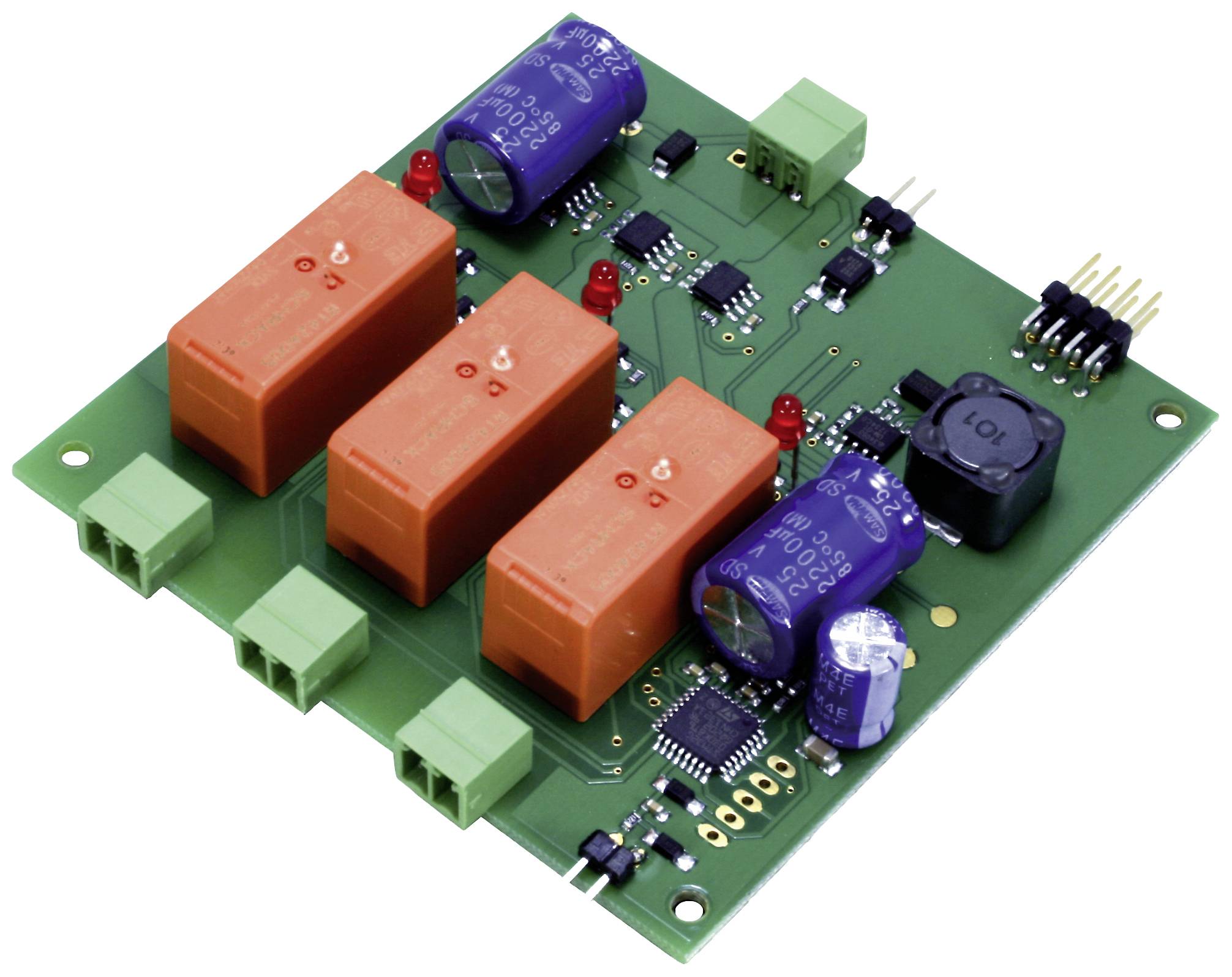

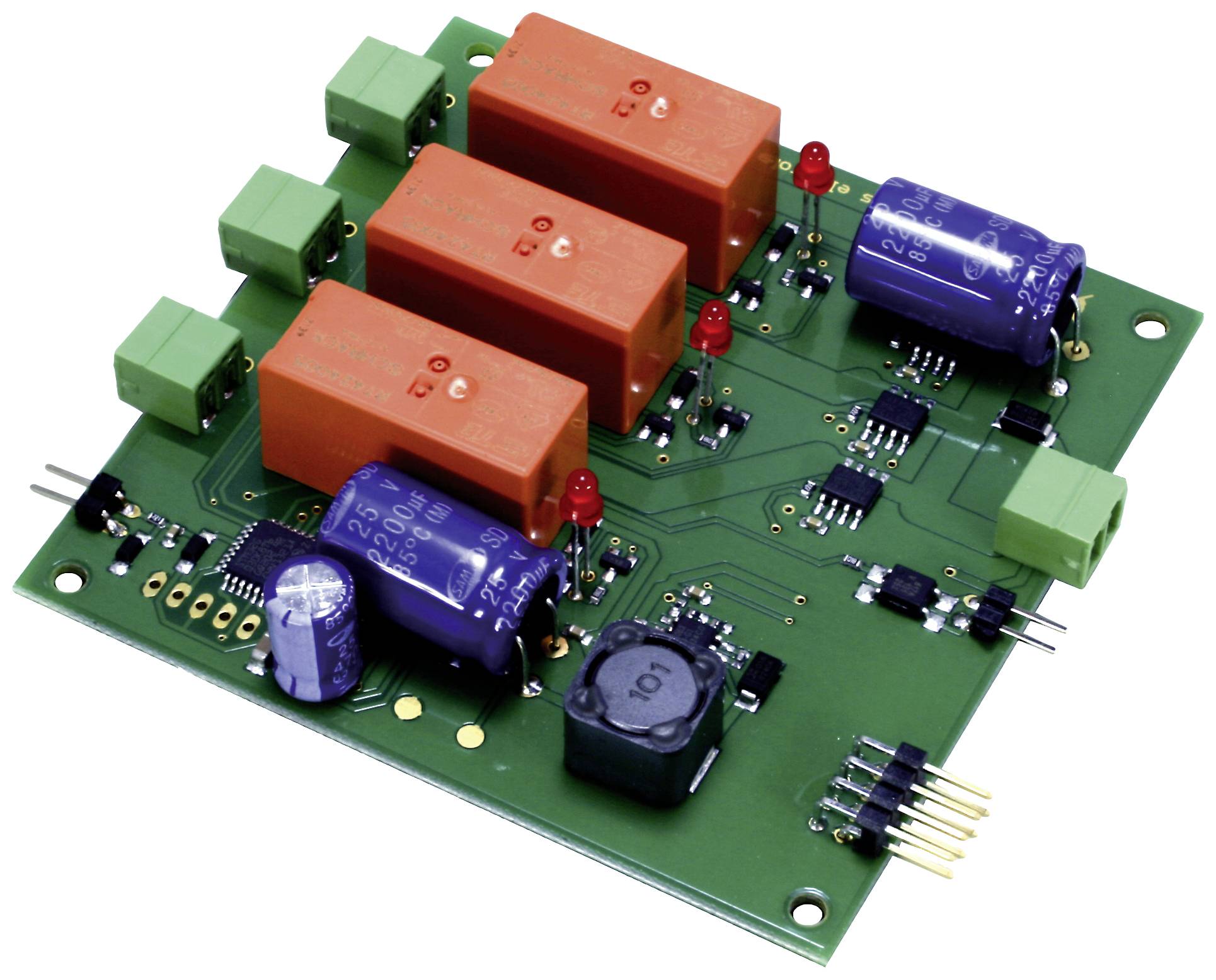

Dekoder przełączający TAMS Elektronik 40-20106-01 Rozdzielacz mocy, blok konstrukcyjny
EAN:
Numer producenta
Numer produktu
6 Sztuki
Liczba
Suma (348,78 zł / Sztuka)
348,78 zł
429,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 6 sztuka
Cechy produktu
Rozdzielacz mocy, blok konstrukcyjny
- W pełni zmontowany i przetestowany obwód
- Podział prądu doładowania na 2 lub 3 sekcje
- Wykorzystanie prądu doładowania nawet przy małych rozmiarach nominalnych
- Napięcie wyjściowe i czas przepustowości sygnałów cyfrowych w podłączonych obwodach wzmacniających są absolutnie zsynchronizowane
- Połączenie ze wszystkimi typami wzmacniaczy
Dane techniczne
- Rodzaj produktu
Dekoder przełączający
- Format cyfrowy
DCC
- Rodzaj modelu (Modelastwo kolejowe)
Zestaw do złożenia
- Długość produktu
85 mm
- Szerokość produktu
85 mm
- Wymiary
(D x S) 85 mm x 85 mm
- Klasa wiekowa
Od 15 lat
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2612757 Dekoder przełączający TAMS Elektronik 40-20106-01 Rozdzielacz mocy, blok konstrukcyjny
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2612757 Dekoder przełączający TAMS Elektronik 40-20106-01 Rozdzielacz mocy, blok konstrukcyjny
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2612757 Dekoder przełączający TAMS Elektronik 40-20106-01 Rozdzielacz mocy, blok konstrukcyjny
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2612757 Dekoder przełączający TAMS Elektronik 40-20106-01 Rozdzielacz mocy, blok konstrukcyjny
Opis
Rozdzielacz mocy dzieli prąd wyjściowy wzmacniacza na dwie lub trzy sekcje z maksymalnym prądem 2 lub 3 A. W ten sposób umożliwia wykorzystanie dostępnego prądu doładowania nawet przy mniejszych rozmiarach nominalnych. Ponieważ monitoruje tylko prąd w sekcjach i nie ingeruje w sterowanie wzmacniaczem, może być używany ze wszystkimi wzmacniaczami.
Synchroniczność bezwzględna: Podczas przekraczania punktów separacji między obwodami wzmacniaczy, które są zasilane przez różne wzmacniacze, występują prądy wyrównawcze, które w najgorszym przypadku powodują zwarcia. Ponadto różnice między sygnałami cyfrowymi w dwóch obwodach wzmacniających mogą zakłócać jazdę cyfrową. Nawet przy użyciu identycznych wzmacniaczy opisane problemy mogą wystąpić w wyniku tolerancji komponentów. Podczas korzystania z rozdzielacza mocy napięcie wyjściowe i czas przepustowości sygnałów cyfrowych są absolutnie zsynchronizowane we wszystkich połączonych sekcjach. Gwarantuje to, że punkty separacji między sekcjami można bez problemu przekroczyć.
Połączenia opcjonalne:
Linia sprzężenia zwrotnego zwarcia: zgodna z DCC
Zewnętrzny przycisk zatrzymania awaryjnego do jednoczesnego wyłączenia wszystkich sekcji
Ustawienia za pomocą zworek (mostki zwarciowe):
Liczba aktywnych sekcji: 2 lub 3
Maksymalny prąd w sekcjach: 2A lub 3A osobno dla każdej sekcji
Ustawienia za pomocą programowania toru głównego (POM):
Adresy rozjazdów dla oddzielnego włączania/wyłączania dwóch lub trzech sekcji booster z poleceniami rozjazdu DCC
Adres zwrotnicy do włączania/wyłączania watchdoga za pomocą poleceń zwrotnych DCC
Czułość zwarciowa: 50...350 ms
Czas ponownego uruchomienia po zwarciu: 4...9 s
Automatyczne wyłączanie zwarciowe: Wyłączenie wszystkich ciągów lub tylko danego ciągu
Czas rozruchu: 300...500 ms
Wskaźniki LED.
Ciąg włączony / wyłączony
Zwarcie w podłączonej sekcji wzmacniacza
Wciśnięty przycisk zatrzymania awaryjnego
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Synchroniczność bezwzględna: Podczas przekraczania punktów separacji między obwodami wzmacniaczy, które są zasilane przez różne wzmacniacze, występują prądy wyrównawcze, które w najgorszym przypadku powodują zwarcia. Ponadto różnice między sygnałami cyfrowymi w dwóch obwodach wzmacniających mogą zakłócać jazdę cyfrową. Nawet przy użyciu identycznych wzmacniaczy opisane problemy mogą wystąpić w wyniku tolerancji komponentów. Podczas korzystania z rozdzielacza mocy napięcie wyjściowe i czas przepustowości sygnałów cyfrowych są absolutnie zsynchronizowane we wszystkich połączonych sekcjach. Gwarantuje to, że punkty separacji między sekcjami można bez problemu przekroczyć.
Połączenia opcjonalne:
Linia sprzężenia zwrotnego zwarcia: zgodna z DCC
Zewnętrzny przycisk zatrzymania awaryjnego do jednoczesnego wyłączenia wszystkich sekcji
Ustawienia za pomocą zworek (mostki zwarciowe):
Liczba aktywnych sekcji: 2 lub 3
Maksymalny prąd w sekcjach: 2A lub 3A osobno dla każdej sekcji
Ustawienia za pomocą programowania toru głównego (POM):
Adresy rozjazdów dla oddzielnego włączania/wyłączania dwóch lub trzech sekcji booster z poleceniami rozjazdu DCC
Adres zwrotnicy do włączania/wyłączania watchdoga za pomocą poleceń zwrotnych DCC
Czułość zwarciowa: 50...350 ms
Czas ponownego uruchomienia po zwarciu: 4...9 s
Automatyczne wyłączanie zwarciowe: Wyłączenie wszystkich ciągów lub tylko danego ciągu
Czas rozruchu: 300...500 ms
Wskaźniki LED.
Ciąg włączony / wyłączony
Zwarcie w podłączonej sekcji wzmacniacza
Wciśnięty przycisk zatrzymania awaryjnego
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- Gotowy do użycia rozdzielacz zasilania
