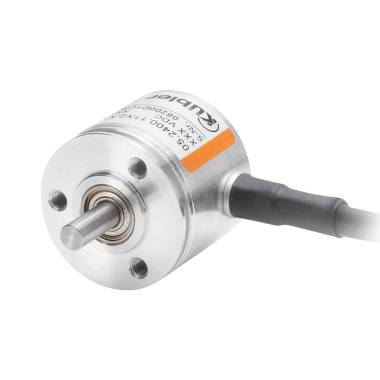

Enkoder przyrostowy Kubler Typ 2400, O 6 mm 50 imp/obr. Max12000 obr./min.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Enkoder obrotowy
Typ czujnika
inkrementalny
Złącze czujnika
kabel, otwarte końcówki przewodów
Rodzaj wału
Wał pełny
Średnica wału
6 mm
Karta katalogowa (PDF)
Liczba
Suma (722,76 zł / Sztuka)
722,76 zł
888,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Enkoder przyrostowy typ 2400
- Bardzo zwarta budowa
- Niski koszt i wysoka efektywność
- Chromowana obudowa i wał drążony wykonany ze stali nierdzewnej
Dane techniczne
- • Zakres temperatur pracy: -20 - +85 ° C
- Zakres temperatur otoczenia: -20 - +90 ° C
- Odporność na wstrząsy zgodnie z DIN IEC 68-2-27: 1000 m/s2, 6 ms / wibracje zgodnie z normą DIN IEC 68-2-27: 100 m/s2, 55 - 2000 Hz
- Obwód wyjściowy: push-pull
- Pobór prądu (bez obciążenia): max. 50 mA
- Perm. Obciążenie / kanał: max. 50 mA / impulsowe częstotliwości: max. 160 kHz
- Wysoki poziom sygnału: min. UB = -2,5 V / poziom sygnału na niskim poziomie: max. 0,5 V
- Czas narastania: max. 1 us / opadania: max. 1 us
- Rodzaj produktu
Enkoder obrotowy
- Model katalogowy producenta
2400
- Typ czujnika
inkrementalny
- Napięcie robocze
5 V/DC
12 V/DC
24 V/DC
- Interfejs komponentów
RS-422
- Złącze czujnika
kabel, otwarte końcówki przewodów
- Długość kabla
2.00 m
- Orientacja złącza
promieniowa
- Liczba obrotów
12000
- Maks. Impulsów na obrót
50
- Rodzaj wału
Wał pełny
- Średnica wału
6 mm
- Materiał (kołnierz)
stal nierdzewna
- Materiał (fala)
stal nierdzewna
- Materiał obudowy
stal nierdzewna
- Minimalna temperatura
-20 °C
- Maksymalna temperatura
90 °C
- Zawartość
1 szt.
- Wielkość
24 mm
- Specyfikacja
Wał
- Rozdzielczość
50 Imp./obr.
- Interfejs
Kompatybilny z RS422
- Podłączenie
Przewód 2 m
- Napięcie robocze
5 - 24 V/DC
Do pobrania
Karta katalogowa
Karta katalogowa 198118 Enkoder przyrostowy Kubler Typ 2400, O 6 mm 50 imp/obr. Max12000 obr./min.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 198118 Enkoder przyrostowy Kubler Typ 2400, O 6 mm 50 imp/obr. Max12000 obr./min.
Deklaracja zgodności
Deklaracja zgodności 198118 Enkoder przyrostowy Kubler Typ 2400, O 6 mm 50 imp/obr. Max12000 obr./min.
Opis
Kübler 05.2400.1222.0050 | Ten miniaturowy przyrostowy czujnik prędkości obrotowej ze średnica wału równą 6 mm wału i 26 mm kołnierzem cechuje się: Bardzo małymi gabarytami • Niskimi kosztami wraz wysoką efektywnością (do 1024 impulsów na obrót) • Chromowaną obudową, klasą ochrony IP64 • Wytrzymałymi podłączeniami kablowymi.
Charakterystyka
- • Charakterystyka techniczna: Wał: stal nierdzewna, 6 mm
- • Typ połączenia: 2 m wysoce elastycznego kabla PVC (radialny)
- • Prędkość max. 12000 rpm
- • Moment bezwładności wirnika: około 0,1 x 10-6 kgm ² / moment rozruchowy: <0,001 Nm
- • Obciążenie enkodera wału: Radialnie: 10 N / osiowy 20 N
- • Waga: około 0.06 kg
- • Ochrony wg normy EN 60529: IP64 (obudowy).
