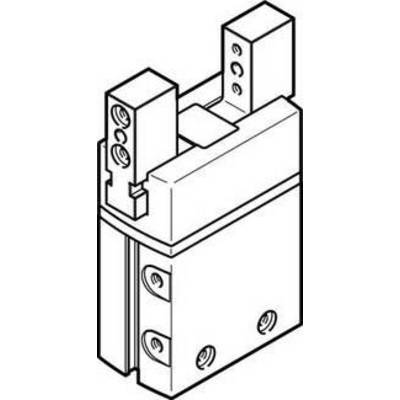

Chwytak równoległy FESTO DHPS-20-A-NO 1254047, 1 szt.
EAN:
Numer producenta
Numer produktu
Liczba
Suma (2665,85 zł / Sztuka)
2665,85 zł
3279,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Zawór
Dane techniczne
- Ilość szczęk: 2
- Rozmiar 20
- Rodzaj mocowania: Do wyboru:
- Gwint wewnętrzny i tuleja centrująca
- Z otworem przelotowym i tulejką centrującą
- Ciśnienie robocze: 4. 8 barów
- Medium robocze: Sprężone powietrze zgodnie z ISO 857338-1:2010 [7:4:4]
- Pozycja montażowa: dowolna
- Prowadzenie: Prowadnica ślizgowa
- Działanie: Dwustronnego działania
- Funkcja uchwytu: Równolegle
- Zabezpieczenie szczęki: Podczas otwierania
- Wskazówki dotyczące eksploatacji i medium sterowania: Możliwa obsługa naoliwiona (podczas dalszej eksploatacji)
- Skok na szczęki: 6,5 mm
- Budowa: Dźwignia
- Wymuszony ruch
- Klasa korozji KBK: 1 - niskie korozję
- Moment masy: 1,521 kgcm2
- Maks. Częstotliwość chwytaki: 3 Hz
- Maks. Dokładność wymiany:< = 0,2 mm
- Maks. Szczęki chwytające SZ:< 0,02 mm
- Maks. Szczęki kątowe AX,AIY:< 0,5 deg
- Maks. Siła szczęki chwytakowe FZ statyczny: 250 N.
- Maks. Masa na zewnętrzny uchwyt: 250 g
- Maks. Moment na szczęce klucza MHx 14 Nm
- Maks. Moment na szczęce My statyczny: 14 Nm
- Maks. Moment na szczęce szczęk Mz statyczny: 14 Nm
- Min. Czas rozwierania przy 6 bar: 58 ms
- Min. Czas zamykania przy 6 bar: 97 ms
- Interwał smarowania elementów prowadnicy: 10 mln SP
- Złącze pneumatyczny M5
- Rozpoznanie pozycji: Do przełączników zbliżeniowych
- Waga produktu: 387 g
- Rotacyjnie:< = 0,2 mm
- Temperatura otoczenia: od - 5 ... + 60 °C
- Materiał nakładki: PA
- Materiał obudowy: Kute aluminium
- Anodowane
- Materiał szczęk: Wysokiej jakości stal nierdzewna
- Tworzywa Uwaga: Zgodne z RoHS
- Dokładność chwytaki:< 0,02 mm
- Media robocze
Sprężone powietrze
- Typ
1254047
- Rodzaj produktu
Chwytak równoległy
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
M5
- Maksymalne ciśnienie robocze
8 bar
- Numer katalogowy producenta
1254047
- Minimalne ciśnienie robocze
4 bar
- Waga
387 g
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204608 Chwytak równoległy FESTO DHPS-20-A-NO 1254047, 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
