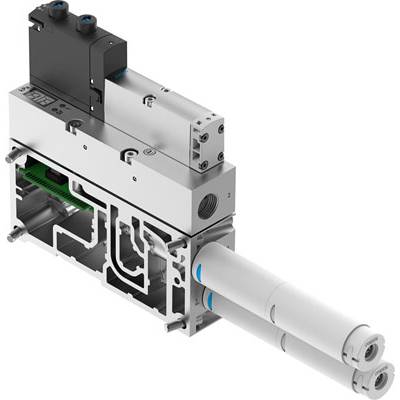

Zdjęcie poglądowe
Zdjęcie poglądowe
FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VH-30-AP 8067145 G 3/8 Średnica nominalna 3 mm Materiał obudowy kute al
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (5023,58 zł / Sztuka)
5023,58 zł
6179,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Typ wyświetlacza: LED - wyświetlacz LED - 2 cyfry
- Wartość początkowa zakresu wyświetlania: 0 MPa
- Wartość końcowa zakresu wyświetlania: 0,099 MPa
- Konstrukcja tłumika: otwarta
- Szerokość montażowa 35 mm
- Czas wentylacji przy nominalnym ciśnieniu roboczym: 0,25 s
- Rodzaj sterowania: Elektryczny
- Ciśnienie robocze: 8 barów
- Ciśnienie robocze dla maks. przepływu objętościowego ssania: 6 bar
- Ciśnienie robocze dla maks. próżni: 6 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Zakres napięcia roboczego DC: Od 21.6 do 30 V.
- Wyświetlane jednostki: kPa
- Zakres pomiaru ciśnienia: -1 bar
- Pozycja montażowa: dowolna
- Cykl pracy: 1
- Zakres ustawień histerezy: 0 - 0,09 MPa
- Zakres nastaw wartości progowych: 0 - 0,099 MPa
- Możliwości ustawień: Teach-in - poprzez zestawy parametrów
- Charakterystyka eżektora: wysoka próżnia - standard
- Sterowanie elektryczne: magistrala polowa
- Podłączenie elektryczne: poprzez CPX
- Dokładność FS: 3% FS
- Sterowanie ręczne: zatrzaskowe – ukryte – chwilowe
- Uwaga dotycząca medium roboczego i sterującego: Praca naoliwiona nie jest możliwa
- Zintegrowana funkcja: zawór zwrotny - tłumik otwarty - wyłącznik podciśnienia - zawór włączający elektrycznie - przepustnica - funkcja oszczędzania powietrza elektrycznie - zawór impulsowy wyrzutu mocy elektrycznie
- Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
- Prąd jałowy 30 mA
- Maks. objętość ssania w stosunku do atmosfery: 167 l/min
- Maks. podciśnienie: 0,092 MPa
- Temperatura medium: Od -5 do 50°C.
- Jednostka pomiarowa: Ciśnienie względne
- Zasada pomiaru: piezorezystancyjny
- Znamionowe ciśnienie robocze: 6 bar
- Szerokość nominalna Dysza Lavala: 3 mm
- Przyłącze pneumatyczne 3: Tłumik otwarty
- Waga produktu: 970 g
- Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym: 75 dB(A)
- Funkcja przełączania: komparator okienkowy - komparator progowy
- Czujnik wyświetlania stanu przełączania: LED
- Stopień ochrony: IP65
- Klasa ochrony III
- Wskaźnik stanu sygnału: LED
- Ciśnienie sterujące: Od 4 do 10 bar
- Temperatura otoczenia: od -5 do 50 °C
- Przyłącze próżni: G3/8
- Funkcja zaworu: wentylowany 5/3
- Zabezpieczenie przed zamianą biegunów: Dla wszystkich połączeń elektrycznych
- Materiał uszczelek: HNBR - NBR
- Materiał dyszy chwytającej: POM
- Materiał obudowy: kuty stop aluminium
- Materiał płyty: odlew aluminiowy
- Materiał śruby regulacyjnej: wysokostopowa stal nierdzewna
- Materiał tłumika: POM - pianka PU
- Materiał śruby: stal
- Materiał dyszy strumieniowej: kuty stop aluminium
- Uwaga o materiałach: Zgodne z RoHS
- Wartość przełączania powtarzalności FS: 0,01
- Zezwolenie: RCM Mark
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Typ
8067145
- Rodzaj produktu
Dysza podciśnieniowa
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
G 3/8
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
-5 °C (min)
- Minimalna temperatura robocza
-5 °C
- Rodzaj uruchomienia
elektryczny
- Numer katalogowy producenta
8067145
- Minimalne ciśnienie robocze
4 bar
- Element uszczelniający
HNBR
NBR
- Funkcje pneumatyczne
5/3 wentylowany
- Waga
970 g
- Temperatura nośnika (zakres)
-5 do 50 °C
- Maksymalna temperatura medium
50 °C
- Minimalna temperatura medium
-5 °C
- Płyn przeznaczony dla zaworu
sprężone powietrze zgodnie z ISO 8573-1: 2010 [1: 4: 1]
- Średnica nominalna
3 mm
- Właściwości pneumatyczne
sterowany elektrycznie
IP65
- Kontrola ciśnienia (max.)
10 bar
- Ciśnienie sterowania (min.)
4 bar
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
-5 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2800179 FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VH-30-AP 8067145 G 3/8 Średnica nominalna 3 mm Materiał obudowy kute al
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800179 FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VH-30-AP 8067145 G 3/8 Średnica nominalna 3 mm Materiał obudowy kute al
Opis
Dysza ssąca podciśnieniowa VABF-S4-2-V2B1-G38-CB-VH-30-AP szerokość = 35 mm, szerokość nominalna Dysza Lavala = 3 mm, konstrukcja tłumika = otwarta, rodzaj uruchamiania = elektryczny, zabezpieczenie przed odwrotną polaryzacją = dla wszystkich urządzeń elektrycznych znajomości
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
