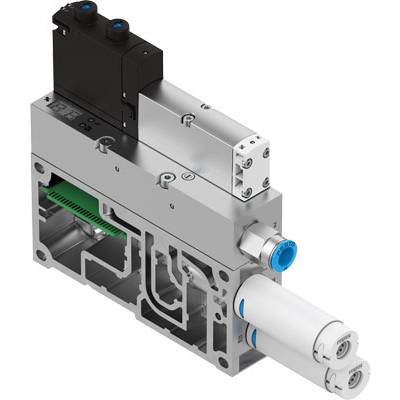

FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VL-20-A 8067141 G 3/8 Materiał obudowy kute aluminium Element uszczelni
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (4909,76 zł / Sztuka)
4909,76 zł
6039,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj wyświetlacza: Wskaźnik LED - wyświetlacz - 2-cyfrowy
- Zakres wskaźnika początkowego wartości: 0 MPa
- Zakres wyświetlania wartości końcowej 0.099 MPa
- Konstrukcja tłumika: Otwarta
- Szerokość montażowa 35 mm
- Czas wentylacji przy nominalnym ciśnieniu roboczym: 0.2 s.
- Rodzaj sterowania: Elektryczny
- Ciśnienie robocze: 4 - 8 barów
- Ciśnienie robocze dla maks. przepływu objętościowego ssania: 5 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Zakres napięcia roboczego DC: Od 21.6 do 30 V.
- Wyświetlane jednostki: kPa
- Zakres pomiaru ciśnienia: -1 bar
- Pozycja montażowa: dowolna
- Cykl pracy: 1
- Zakres regulacji histerezy: 0 - 0.09 MPa
- Zakres ustawień wartości progowych: 0 - 0.099 MPa
- Możliwości ustawień: Teach-in - poprzez zestawy parametrów
- Charakterystyka eżektora: duży przepływ objętościowy ssania - standard
- Sterowanie elektryczne: magistrala polowa
- Podłączenie elektryczne: poprzez CPX
- Dokładność FS: 3% FS
- Ręczne sterowanie: Zatrzask - ukryty - chwilowy
- Uwaga dotycząca medium roboczego i sterującego: Praca naoliwiona nie jest możliwa
- Zintegrowana funkcja: zawór zwrotny – tłumik otwarty – wyłącznik podciśnienia – elektryczny zawór włączający – przepustnica – elektryczna funkcja oszczędzania powietrza – elektryczny impuls wyrzutowy
- Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
- Prąd jałowy 30 mA
- Maks. przepływ objętości ssania w stosunku do atmosfery: 179 l/min
- Temperatura medium: Od -5 do 50°C.
- Jednostka pomiarowa: Ciśnienie względne
- Zasada pomiaru: Piezorezystywny
- Znamionowe ciśnienie robocze: 6 bar
- Szerokość nominalna Dysza Lavala: 2 mm
- Przyłącze pneumatyczne 3: Tłumik otwarty
- Waga produktu: 955 g
- Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym: 61 dB(a)
- Funkcja przełączania: komparator okienkowy - komparator progowy
- Wskaźnik stanu łączenia: Dioda LED
- Stopień ochrony: IP65
- Klasa ochrony III
- Wskaźnik stanu sygnału: Dioda LED
- Ciśnienie sterujące: Od 4 do 10 bar
- Temperatura otoczenia: od -5 do 50 °C
- Przyłącze próżni: G3/8
- Funkcja zaworu: wentylowany 5/3
- Zabezpieczenie przed zamianą biegunów: Dla wszystkich połączeń elektrycznych
- Materiał uszczelek: HNBR, NBR
- Materiał dyszy chwytającej: POM
- Materiał obudowy: kuty stop aluminium
- Materiał płyty: odlew aluminiowy
- Materiał śruby regulacyjnej: wysokostopowa stal nierdzewna
- Werkstoff Schalldämpfer: POM - PU-Schaum
- Materiał śruby: stal
- Materiał dyszy strumieniowej: kuty stop aluminium
- Uwaga o materiałach: Zgodne z RoHS
- Powtarzalność wartości przełączania FS: 0.01
- Zezwolenie: RCM Mark
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Typ
8067141
- Rodzaj produktu
Dysza podciśnieniowa
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
G 3/8
- Rodzaj uruchomienia
elektryczny
- Numer katalogowy producenta
8067141
- Element uszczelniający
HNBR
NBR
- Waga
955 g
IP65
- Kontrola ciśnienia (max.)
10 bar
- Ciśnienie sterowania (min.)
4 bar
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
-5 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2800170 FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VL-20-A 8067141 G 3/8 Materiał obudowy kute aluminium Element uszczelni
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800170 FESTO Dysza podciśnieniowa VABF-S4-2-V2B1-G38-CB-VL-20-A 8067141 G 3/8 Materiał obudowy kute aluminium Element uszczelni
Opis
Dysza ssąca podciśnieniowa VABF-S4-2-V2B1-G38-CB-VL-20-A szerokość=35 mm, szerokość nominalna Dysza Lavala=2 mm, konstrukcja tłumika=otwarta, rodzaj uruchamiania=elektryczny, zabezpieczenie przed odwrotną polaryzacją=dla wszystkich urządzeń elektrycznych znajomości
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
