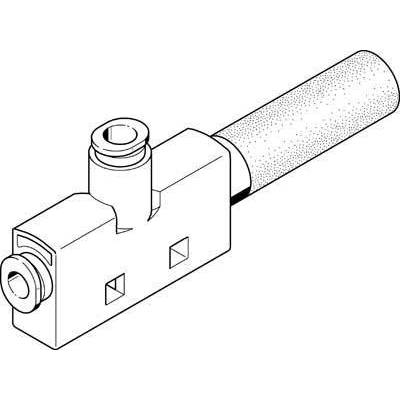

FESTO Dysza podciśnieniowa VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, Tłumik Średnica nominalna 1.4 mm Materiał obudowy POM Ele
EAN:
Numer producenta
Numer produktu
Liczba
Suma (259,35 zł / Sztuka)
259,35 zł
319,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Zawór
Dane techniczne
- Rodzaj tłumika: otwarty
- Rodzaj montażu: z otworem przelotowym
- z akcesoriami
- Czas wentylacji przy nominalnym ciśnieniu roboczym: 0,5 s
- Ciśnienie robocze: 1 ... 8 barów
- Ciśnienie robocze dla maksymalnego przepływu objętości ssania: 5,1 bar
- Ciśnienie robocze dla maks. podciśnienia: 5 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Pozycja montażowa: dowolna
- Charakterystyka wyrzutnika: wysoka próżnia
- Standardowy
- Uwaga dotycząca medium roboczego i sterującego: praca z olejem nie jest możliwa
- Zintegrowana funkcja: tłumik otwarty
- Konstrukcja: w kształcie litery T
- Klasa odporności korozyjnej CRC: 1 - niskie naprężenie korozyjne
- Maks. moment dokręcania: 0,5 Nm
- Maksymalny strumień objętości ssania w stosunku do atmosfery: 51,6 l/min
- Maksymalna próżnia: 0,88
- Średnia temperatura: 0 ... 60 °C
- Nominalne ciśnienie robocze: 6 bar
- Szerokość nominalna Dysza Lavala: 1,4 mm
- Przyłącze pneumatyczne 1: QS-6
- Połączenie pneumatyczne 3: tłumik otwarty
- Waga produktu: 36 g
- Wymiar rastra: 18 mm
- Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym: 69 dB (A)
- Temperatura otoczenia: od 0 ... 60 °C
- Przyłącze próżniowe: QS-8
- Materiał uszczelek: NBR
- Dysza chwytająca materiał: POM
- Materiał obudowy: wzmocniony POM
- Materiał tłumika: odlewane ciśnieniowo aluminium
- POM
- PU
- Dysza strumieniowa materiału: kutego stopu aluminium
- Materiał połączenia śrubowego: mosiądz
- Niklowane
- Uwaga o materiałach: nie zawiera miedzi i PTFE
- Zawierają substancje zawierające PWIS
- Zgodny z RoHS
- Media robocze
Sprężone powietrze
- Specyfikacja
Klasa odporności korozyjnej CRC: 1 - niskie naprężenie korozyjne
- Numer katalogowy producenta
547707
- Materiał obudowy
POM
- Połączenie pneumatyczne
QS-6
Tłumik
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Element uszczelniający
NBR
- Maksymalne ciśnienie robocze
8 bar
- Minimalne ciśnienie robocze
1 bar
- Średnica nominalna
1.4 mm
- Typ
547707
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
0 °C
- Waga
36 g
- Rodzaj produktu
Dysza podciśnieniowa
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204431 FESTO Dysza podciśnieniowa VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, Tłumik Średnica nominalna 1.4 mm Materiał obudowy POM Ele
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
