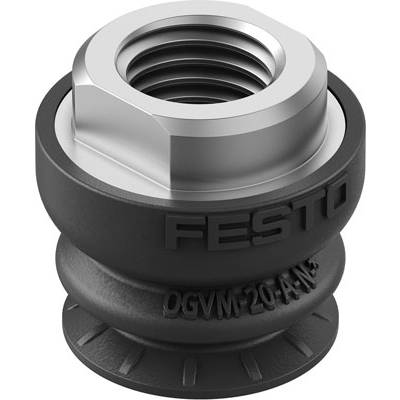

FESTO Przyssawka OGVM-20-A-N-G14F 8073834 G 1/4 Średnica nominalna 4 mm Materiał obudowy kute aluminium
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
129,27 zł
3
4% = 5,63 zł
123,64 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (129,27 zł / Sztuka)
129,27 zł
159,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Położenie przyłączeniowe: Na górze
- Rodzaj mocowania: Przez złącze próżniowe
- Ciśnienie robocze: -13.775 psi
- Ciśnienie robocze MPa: -0.095 MPa
- Medium robocze: powietrze atmosferyczne w oparciu o ISO 8573-1:2010 [7:-:-]
- Pozycja montażowa: dowolna
- Kolor: czarny
- Siła trzymania przy nominalnym ciśnieniu roboczym 15 N.
- Wysokość ssawki: 5.8 mm
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-A1-L
- Min. promień obrabianego przedmiotu R: 12,5 mm
- Znamionowe ciśnienie robocze: Od -0.6 bar
- Szerokość nominalna: 4 mm
- Waga produktu: 12 g
- Siła ścinająca przy nominalnym ciśnieniu roboczym: 15 N
- Średnica przyssawki 20 mm
- Kształt przyssawki: Okrągły miech 1,5-krotny
- Pojemność ssawek: 2 cm3
- Twardość Shore'a 60 +/- 5
- Temperatura otoczenia: -20 °C do 80 °C
- Przyłącze próżniowe: gwint wewnętrzny G1/4
- Materiał sworznia wkręcanego: kuty stop aluminium
- Materiał przyssawki: NBR
- Informacje o materiale: Zgodny z RoHS
- Media robocze
powietrze atmosferyczne w oparciu o normę ISO 8573-1:2010 [7:-:-]
- Typ
8073834
- Rodzaj produktu
Przyssawka
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
G 1/4
- Maksymalne ciśnienie robocze
-0.6 bar
- Zakres temperatury roboczej
-20 °C (min)
- Minimalna temperatura robocza
-20 °C
- Numer katalogowy producenta
8073834
- Waga
12 g
- Temperatura nośnika (zakres)
-20 do 80 °C
- Maksymalna temperatura medium
80 °C
- Minimalna temperatura medium
-20 °C
- Płyn przeznaczony dla zaworu
powietrze atmosferyczne
- Średnica nominalna
4 mm
- Właściwości pneumatyczne
złącze G 1/4
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2800355 FESTO Przyssawka OGVM-20-A-N-G14F 8073834 G 1/4 Średnica nominalna 4 mm Materiał obudowy kute aluminium
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800355 FESTO Przyssawka OGVM-20-A-N-G14F 8073834 G 1/4 Średnica nominalna 4 mm Materiał obudowy kute aluminium
Opis
Przyssawka próżniowa OGVM-20-A-N-G14F przyssawka wyrównująca wysokość=5,8 mm, min. promień detalu R=12,5 mm, szerokość nominalna=4 mm, średnica przyssawki=20 mm, objętość przyssawki=2 cm3
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
