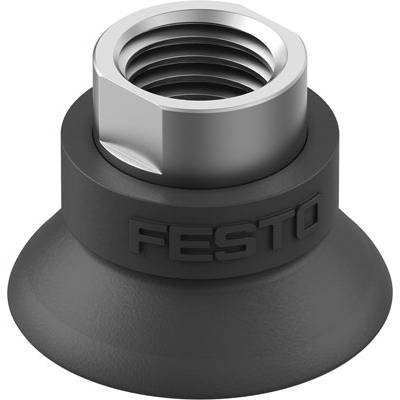

FESTO Przyssawka OGVM-30-G-N-G14F 8073848 G 1/4 Średnica nominalna 3 mm Materiał obudowy kute aluminium Element uszczeln
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (88,62 zł / Sztuka)
88,62 zł
109,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Pozycja podłączenia: góra
- Rodzaj mocowania: Przez złącze próżniowe
- Ciśnienie robocze: -13.775 psi
- Ciśnienie robocze MPa: -0.095 MPa
- Medium robocze: powietrze atmosferyczne w oparciu o ISO 8573-1:2010 [7:-:-]
- Pozycja montażowa: dowolna
- Kolor: czarny
- Siła trzymania przy nominalnym ciśnieniu roboczym: 32 N
- Wysokość ssawki: 5 mm
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-A1-L
- Min. promień detalu R: 17,5 mm
- Nominalne ciśnienie robocze: -0,6 bar
- Średnica nominalna 3 mm
- Waga produktu: 7 g
- Siła boczna przy nominalnym ciśnieniu roboczym: 62 N
- Średnica przyssawki 30 mm
- Kształt przyssawki: okrągły kształt dzwonka
- Pojemność ssawki: 2.6 cm3
- Twardość Shore'a 60 +/- 5
- Temperatura otoczenia: -20 °C do 80 °C
- Przyłącze próżniowe: gwint wewnętrzny G1/4
- Materiał sworznia wkręcanego: kuty stop aluminium
- Materiał przyssawki: NBR
- Informacje o materiale: Zgodny z RoHS
- Media robocze
powietrze atmosferyczne w oparciu o normę ISO 8573-1:2010 [7:-:-]
- Typ
8073848
- Rodzaj produktu
Przyssawka
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
G 1/4
- Maksymalne ciśnienie robocze
-0.6 bar
- Zakres temperatury roboczej
-20 °C (min)
- Minimalna temperatura robocza
-20 °C
- Numer katalogowy producenta
8073848
- Minimalne ciśnienie robocze
-0.95 bar
- Element uszczelniający
kauczuk nitrylowy
- Waga
7 g
- Płyn przeznaczony dla zaworu
powietrze atmosferyczne
- Średnica nominalna
3 mm
- Właściwości pneumatyczne
złącze G 1/4
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2800388 FESTO Przyssawka OGVM-30-G-N-G14F 8073848 G 1/4 Średnica nominalna 3 mm Materiał obudowy kute aluminium Element uszczeln
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800388 FESTO Przyssawka OGVM-30-G-N-G14F 8073848 G 1/4 Średnica nominalna 3 mm Materiał obudowy kute aluminium Element uszczeln
Opis
Przyssawka próżniowa OGVM-30-G-N-G14F przyssawka wyrównująca wysokość=5 mm, min. promień detalu R=17,5 mm, szerokość nominalna=3 mm, średnica przyssawki=30 mm, objętość przyssawki=2,6 cm3
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
