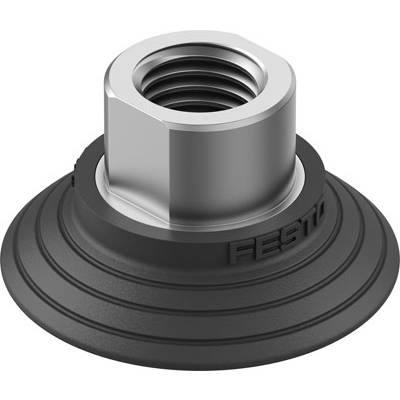

FESTO Przyssawka OGVM-40-S-N-G14F 8073817 G 1/4 Średnica nominalna 4 mm Element uszczelniający NBR
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (88,62 zł / Sztuka)
88,62 zł
109,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Położenie przyłączeniowe: Na górze
- Rodzaj mocowania: Przez złącze próżniowe
- Ciśnienie robocze: -13.775 psi
- Ciśnienie robocze MPa: -0.095 MPa
- Medium robocze: powietrze atmosferyczne w oparciu o ISO 8573-1:2010 [7:-:-]
- Pozycja montażowa: dowolna
- Kolor: czarny
- Siła trzymania przy nominalnym ciśnieniu roboczym 53 N.
- Wysokość ssawki: 4 mm
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-A1-L
- Min. promień detalu R: 37,5 mm
- Znamionowe ciśnienie robocze: Od -0.6 bar
- Szerokość nominalna: 4 mm
- Waga produktu: 10 g
- Siła prostopadłościana przy nominalnym ciśnieniu roboczym: 53 N.
- Średnica przyssawki 40 mm
- Kształt przyssawki: okrągły, płaski
- Pojemność ssawki: 4.4 cm3
- Twardość Shore'a 60 +/- 5
- Temperatura otoczenia: -20 °C do 80 °C
- Przyłącze próżniowe: gwint wewnętrzny G1/4
- Materiał sworznia wkręcanego: kuty stop aluminium
- Materiał przyssawki: NBR
- Uwaga o materiałach: Zgodne z RoHS
- Media robocze
Powietrze atmosferyczne w oparciu o ISO 8573-1:2010 [7:-:-]
- Typ
8073817
- Rodzaj produktu
Przyssawka
- Połączenie pneumatyczne
G 1/4
- Zakres temperatury roboczej
-20 °C (min)
- Minimalna temperatura robocza
-20 °C
- Numer katalogowy producenta
8073817
- Element uszczelniający
NBR
- Waga
10 g
- Płyn przeznaczony dla zaworu
powietrze atmosferyczne
- Średnica nominalna
4 mm
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2800333 FESTO Przyssawka OGVM-40-S-N-G14F 8073817 G 1/4 Średnica nominalna 4 mm Element uszczelniający NBR
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800333 FESTO Przyssawka OGVM-40-S-N-G14F 8073817 G 1/4 Średnica nominalna 4 mm Element uszczelniający NBR
Opis
Przyssawka próżniowa OGVM-40-S-N-G14F przyssawka wyrównująca wysokość=4 mm, min. promień detalu R=37,5 mm, szerokość nominalna=4 mm, średnica przyssawki=40 mm, objętość przyssawki=4,4 cm3.
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
