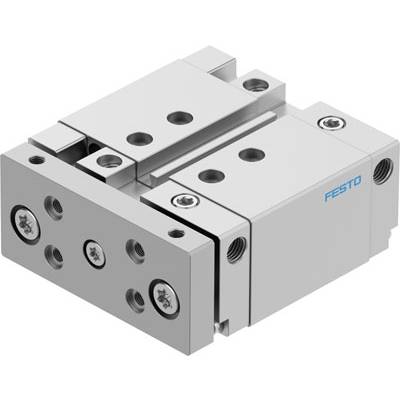

FESTO Siłownik prowadzący 8161420 DFM-25-20-B-PPV-A-GF Materiał obudowy: kute aluminium Długość skoku: 20 mm 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1682,11 zł / Sztuka)
1682,11 zł
2069,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Alternatywne połączenia: patrz rysunek produktu
- Energia kinetyczna zderzenia w pozycjach końcowych: 0.3 J.
- Tryb pracy jednostki napędowej: Jarzmo
- Ciśnienie robocze: 1,5 - 10 barów
- Ciśnienie robocze MPa: 0.15 - 1 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Tłumienie: PPV: pneumatycznie regulowane tłumienie po obu stronach
- Pozycja montażowa: dowolna
- Funkcja: dwustronnego działania
- Prowadnica: Prowadnica ślizgowa
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Skok: 20 mm
- Średnica tłoka 25 mm
- Struktura konstruktywna: Przywództwo
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-B1/B2-L
- Przyłącze pneumatyczne G1/8
- Wykrywanie pozycji: dla przełączników zbliżeniowych
- Siła teoretyczna przy 0,6 MPa, 6 bar, 87 psi, siła powrotna: 247 N
- Siła teoretyczna przy 0,6 MPa, 6 barach, 87 psi, naładowanie wstępne: 295 N
- Temperatura otoczenia: -20 °C do 80 °C
- Materiał pokrywy: Stop aluminium
- Materiał uszczelnienia: NBR
- Materiał obudowy: kuty stop aluminium
- Materiał tłoczyska: wysokostopowa stal nierdzewna
- Uwaga o materiałach: Zgodne z RoHS
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Rodzaj produktu
Siłownik prowadzący
- Długość skoku
20 mm
- Maksymalne ciśnienie robocze
10 bar
- Średnica produktu
25 mm
- Temperatura urządzenia (min.)
-20 °C
- Temperatura urządzenia maks.
80 °C
- Numer katalogowy producenta
8161420
- Rozmiar
25
- Minimalne ciśnienie robocze
1.5 bar
- Medium transmisyjne
powietrze pod ciśnieniem
- Element uszczelniający
NBR
- Materiał obudowy
kute aluminium
- Średnica tłoka
25 mm
- Materiał pręta tłoka
stal nierdzewna
- Siła maksymalna
295 N
- Przyłącze powietrza
G1/8
- Materiał
kute aluminium
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
- Obsługa
dwusuwowy
Do pobrania
Karta katalogowa
Karta katalogowa 2803030 FESTO Siłownik prowadzący 8161420 DFM-25-20-B-PPV-A-GF Materiał obudowy: kute aluminium Długość skoku: 20 mm 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2803030 FESTO Siłownik prowadzący 8161420 DFM-25-20-B-PPV-A-GF Materiał obudowy: kute aluminium Długość skoku: 20 mm 1 szt.
Opis
Cylinder prowadzący DFM-25-20-B-PPV-A-GF Skok = 20 mm, średnica tłoka = 25 mm, tryb pracy zespołu napędowego = jarzmo, tłumienie = PPV: tłumienie pneumatyczne regulowane z obu stron, pozycja montażowa = dowolna
