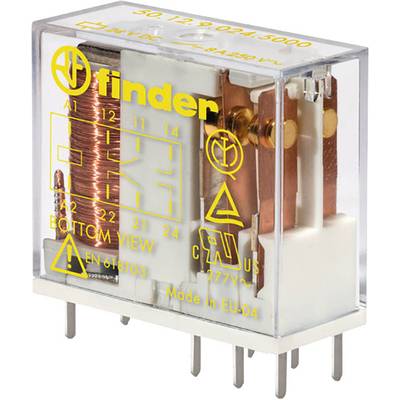

Finder 50.12.9.024.5000 Przekaźnik bezpieczeństwa
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik SMT
Napięcie znamionowe cewki
24 V/DC
Typ sterowania
monostabilny, 1 cewka
Rodzaj styku
2 zestyki przełączne
Maksymalne napięcie przełączania
400 V/AC
Karta katalogowa (PDF)
179 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
54,87 zł
3
6% = 3,03 zł
51,84 zł
5
8% = 4,25 zł
50,62 zł
10
9% = 5,06 zł
49,81 zł
25
11% = 5,97 zł
48,90 zł
50
13% = 6,98 zł
47,89 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (54,87 zł / Sztuka)
zł
67,49 zł
z VAT (klient indywidualny)
Cechy produktu
Przekaźniki bezpieczeństwa do PCB 8 A, seria 50
Dane techniczne
- Rodzaj produktu
Przekaźnik SMT
- Model katalogowy producenta
50.12.9.024.5000
- Napięcie znamionowe cewki
24 V/DC
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
28.8 V/DC
- Typ sterowania
monostabilny, 1 cewka
- Rezystancja cewki
750 Ω
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
400 V/AC
- Maksymalne natężenie przełączania
8 A
- Maksymalna moc przełączania
2000 VA
- Prześwit odstępu cewki/styku
8 mm
- Połączenie komponentów
piny lutownicze
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
+70 °C
- Waga
20 g
- Długość produktu
29 mm
- Szerokość produktu
12.4 mm
- Wysokość produktu
25 mm
- Wymiary
(D x S x W) 29 x 12.4 x 25 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- Napięcie znamionowe
24 V/DC
- Typ
50.12.9.024.5000
8 A
12.4
25 mm
29 mm
15 A
FALSE
Polarity free
Mono stable
TRUE
Single contact
FALSE
PCB connection
24-24 V
Gold
DC
FALSE
18-28.8 V
DC
0
0
2
Do pobrania
Karta katalogowa
Karta katalogowa 503194 Finder 50.12.9.024.5000 Przekaźnik bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 503194 Finder 50.12.9.024.5000 Przekaźnik bezpieczeństwa
Opis
Finder 50.12.9.024.5000 | Przekaźnik do PCB z wymuszonym prowadzeniem zestyków zgodnie z EN 50205: 2002 Typ B z 2 stykami przełączania (Dyrektywa EN50205 zarządza, że tylko styki 1 Z i 1 R (11-12 i 21-24 lub 21-22 i 11-14) mogą być użyte jako styki sprzężone mechanicznie.). Zwiększona separacja między sąsiadującymi zestykami. Cewka dla DC "Izolacja pomiędzy cewką a zestykami" zgodnie z VDE 0106, EN 50178, EN 50178, EN 60204 i EN 60335.
Uwagi
Wymuszone prowadzenie styków polega na tym, że styki (zestaw styków) są mechanicznie połączone w taki sposób, że możliwe jest jednoczesne ich zamknięcie i otwarcie. Podczas całego okresu pracy odległość między stykami powinna wynosić co najmniej 0,5 mm, nawet w pogorszonych warunkach pracy. Rodzaje materiałów zestyków: AgNi - dla obciążeń rezystancyjnych lub słabo indukcyjnych AgNiAu (twardo złocone) - w przypadku prądu kontaktowego < 20 mA. AgSnO2 (ogniwo srebrowo-cynkowe) - dla prądów włączeniowych do 100 A ( < 5 ms) np. dla ładunków świetlnych. Dopuszczenia: IMQ, TÜV, cRUus.
