Przekaźnik do PCB Idec RF1V-4A2BL-D24 24 V/DC 4 NO/2 NC Max. 6 A 30 V/DC/250 V/AC

Przezroczysty plastikowy pojemnik z elektromechanicznym przekaźnikiem. Widoczna miedziana cewka i metalowe styki.

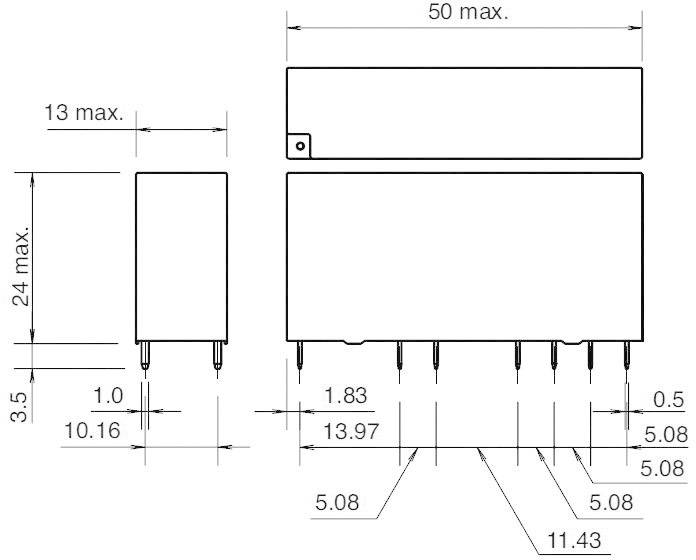

Rysunek techniczny elementu elektronicznego, przedstawiający widok z przodu i z boku. Wymiary podane są w milimetrach.

Rysunek techniczny: Komponent prostokątny z wymiarami, rozmieszczeniem otworów i oznaczeniami tolerancji. Wymiary podane w milimetrach.

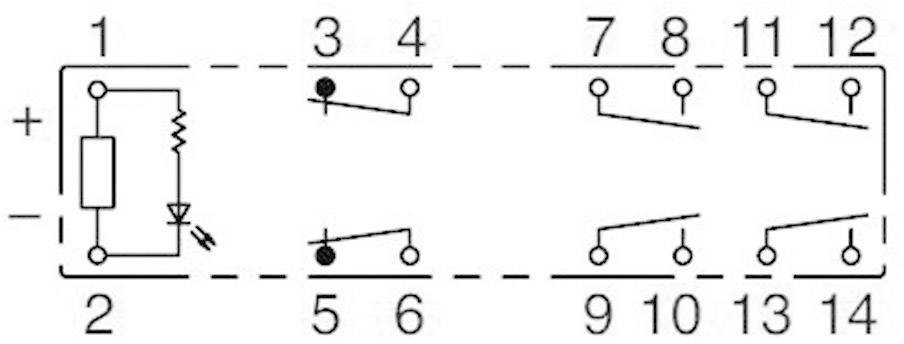

Schematyczny rysunek układu przekaźnika z zaciskami od 1 do 14, przedstawiający obwody z rezystorem i diodą po lewej stronie.

1/4

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

24 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

4 NO

2 NC

Maksymalne napięcie przełączania

30 V/DC

250 V/AC

Dostawa w pt. 2.10

38 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (137,40 zł / Sztuka)

137,40 zł

169,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: RF1V-4A2BL-D24

Napięcie znamionowe cewki: 24 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 1152 Ω

Rodzaj styku: 4 NO
2 NC

Materiał styku: AgSnO2

Maksymalne napięcie przełączania: 30 V/DC
250 V/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 180 W
1500 VA

Połączenie komponentów: piny lutownicze

Czas reakcji: 8 ms

Czas rozpadu: 20 ms

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 50 mm

Szerokość produktu: 13 mm

Wysokość produktu: 24 mm

Wymiary: (D x S x W) 50 x 13 x 24 mm

Zawartość: 1 szt.

Pobór mocy: 0,5 W

Czas reakcji (szczegóły): 8 ms

Rezystancja izolacji: 1000 MΩ

Napięcie znamionowe: 24 V/DC

Moc przełączania: 1500 VA/180 W

Napięcie przełączania: 30 V/DC/250 V/AC

Natężenie przełączania: (obciążenie omowe) 6 A

Typ: RF1V-4A2BL-D24

Zakres temperatury: -40 - +85 °C

Napięcie robocze: 24 V/DC

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504692 Przekaźnik do PCB Idec RF1V-4A2BL-D24 24 V/DC 4 NO/2 NC Max. 6 A 30 V/DC/250 V/AC

Opis

Idec RF1V-4A2BL-D24 | Przekaźniki z przymusowym wyprowadzeniem styków są używane w obwodach bezpieczeństwa do monitorowania wyjść wyłączników bezpieczeństwa (np. IDEC HS5B, HS5D, HS6B), fotokomórek i wyłączników awaryjnych (np. IDEC XA1E, XW1E, YW1B). Poza tym można ich używać do poszerzania wyjść przekaźników bezpieczeństwa i urządzeń sterujących bezpieczeństwem (np. IDEC FS1A). Normy i zezwolenia: CE, TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
