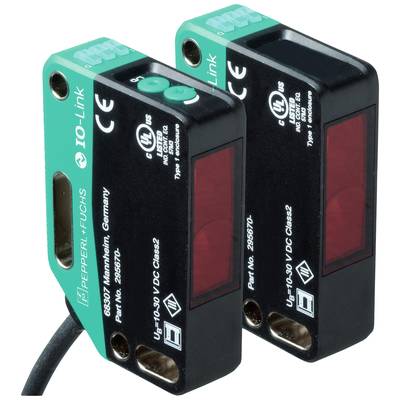

Fotokomórka jednokierunkowa laserowa Pepperl+Fuchs OBE40M-R201-SEP-IO-0,3M-V3-L 301129 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Fotokomórka jednokierunkowa laserowa
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8
Model katalogowy producenta
OBE40M-R201-SEP-IO-0,3M-V3-L
Minimalne napięcie robocze
10 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1096,75 zł / Sztuka)
1096,75 zł
1349,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Fotokomórka jednokierunkowa laserowa
- Model katalogowy producenta
OBE40M-R201-SEP-IO-0,3M-V3-L
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
0.4 ms
- Wyjście czujnika
NPN, zamknięty
PNP, Otwierający
- Częstotliwość przełączania
1250 Hz
- Złącze czujnika
M8
- Długość kabla
0.3 m
- Rodzaj nadajnika
Dioda lasera
- Klasa lasera
1
50 m
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2629316 Fotokomórka jednokierunkowa laserowa Pepperl+Fuchs OBE40M-R201-SEP-IO-0,3M-V3-L 301129 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2629316 Fotokomórka jednokierunkowa laserowa Pepperl+Fuchs OBE40M-R201-SEP-IO-0,3M-V3-L 301129 1 szt.
Opis
Zakres działania: 0 ... 40 m, emiter światła: dioda laserowa, rodzaj światła: czerwone, światło zmienne, wyjście sygnału: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (przez C/Q = pin 4), rodzaj przełączania: można przełączać rodzaj przełączania czujnika. Stan dostawy to: C/Q - Pin4: styk NPN NO / przełączanie na ciemno, styk PNP NC / przełączanie światła, IO-Link, połączenie: kabel stały 300 mm z wtyczką M8 x 1, 3-pin, napięcie robocze: 10 . ... 30 V DC, temperatura otoczenia: -40 ... 60°C ( -40... 140 °F) , kabel stały -20 ... 60 °C (-4 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Poszczególne komponenty
- Nadajnik: OBE40M-R201-S-IO-0.3M-V3-L
- Odbiornik: OBE40M-R201-EP-IO-0.3M-V3-L
- Ogólne dane
- Zakres działania: 0 ... 40 m
- Zasięg graniczny: 50 m
- Emiter światła: dioda laserowa
- Rodzaj światła: czerwone, zmienne światło
- Charakterystyka lasera
- Uwaga: ŚWIATŁO LASEROWE, NIE WPATRZ SIĘ W PROMIEŃ!
- Klasa lasera 1
- Długość fali: 680nm
- Rozbieżność wiązki:> 5 mrad ; d63< 2 mm w zakresie 250 mm ... 750 mm
- Czas trwania impulsu: 1,6 µs
- Częstotliwość odświeżania: maks. 17,6 kHz
- Maksymalna energia impulsu: 9,6 nJ
- Pomoc w ustawieniu: czerwona dioda LED (w optyce odbiornika) | świeci ciągle, gdy wiązka jest przerwana, | miga po osiągnięciu punktu przełączania, | wyłącza się po osiągnięciu rezerwy funkcjonalnej
- Średnica plamki: ok. 80 mm w odległości 40 m
- Kąt rozwarcia: ok. 0,12 °
- Zewnętrzny limit światła: EN 60947-5-2: 40000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 440 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 60%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | nieruchomo włączony - Power-On | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: | statyczne włączone - wolna droga światła | static off - wykryto obiekt | miganie (4 Hz) - rezerwa funkcjonalna niedomiaru
- Sterowanie: Odbiornik: przełącznik Jasny/Ciemny
- Sterowanie: Odbiornik: regulator czułości
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- Prąd jałowy: Nadajnik: ≤ 13mA | Odbiornik: ≤ 15 mA przy napięciu roboczym 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Profil urządzenia: identyfikacja i diagnostyka | Inteligentny czujnik: | Odbiornik: Typ 2.4 | Kanał: -
- Szybkość transmisji: COM2 (38,4 kb/s)
- Wersja IO-Link: 1.1
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Nadawca: | Wejście danych procesowych: 0 bit | Wyjście danych procesowych: 1 bit | Odbiorca: | Wprowadzanie danych procesowych: 2 bity | Wyjście danych procesowych: 2 bity
- Obsługa trybu SIO: tak
- Identyfikator urządzenia: Nadawca: 0x111412 (1119250) | Odbiornik: 0x111312 (1118994)
- Zgodny typ portu głównego: A
- Wejście
- Wejście testowe: nadajnik wyłącza się przy +U B Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Status dostawy to: | C/Q - Pin4: NPN normalnie otwarte / ciemne przełączanie, PNP normalnie zamknięte / przełączanie światła, IO-Link
- Wyjście sygnałowe: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 1250 Hz.
- Czas odpowiedzi: 0,4 ms
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Bezpieczeństwo lasera: EN 60825-1:2014
- Aprobaty i Certyfikaty
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Zatwierdzenie FDA: IEC 60825-1:2007 Zgodne z 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50, z dnia 24 czerwca 2007 r.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 60°C ( -40... 140 °F) , kabel stały | -20... 60 °C (-4 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 15 mm
- Wysokość koperty: 61,7 mm
- Głębokość obudowy: 41,7 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: kabel stały 300 mm ze złączem M8 x 1, 3-pin
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa: Nadajnik: ok. 51 g Odbiornik: ok. 51 g
- Długość kabla: 0,3 m
