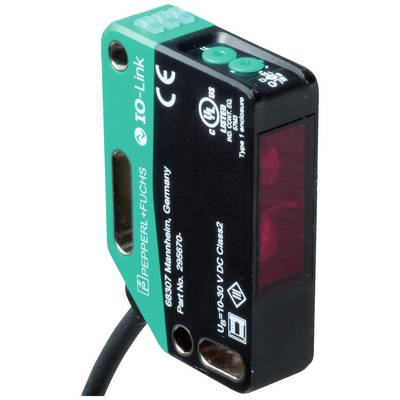

Fotokomórka odbiciowa Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 295670-100187 Wykrywanie kontrastu 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Fotokomórka odbiciowa
Funkcje fotokomórki
Wykrywanie kontrastu
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8
Model katalogowy producenta
OBG8000-R201-EP-IO-0,3M-V3
Karta katalogowa (PDF)
Liczba
Suma (730,89 zł / Sztuka)
730,89 zł
898,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Fotokomórka odbiciowa
- Model katalogowy producenta
OBG8000-R201-EP-IO-0,3M-V3
- Funkcje fotokomórki
Wykrywanie kontrastu
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
1 ms
- Rodzaj styku
1 PNP
- Wyjście czujnika
NPN, zamknięty
PNP, Otwierający
- Częstotliwość przełączania
500 Hz
- Złącze czujnika
M8
- Długość kabla
0.3 m
- Materiał obudowy
poliwęglan
- Rodzaj nadajnika
LED czerwony
9 m
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-20 °C
- Maksymalna temperatura
60 °C
- Szerokość produktu
15 mm
- Wysokość produktu
61.7 mm
- Głębokość produktu
41.7 mm
- Wymiary
(S x W x G) 15 x 61.7 x 41.7 mm
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2629292 Fotokomórka odbiciowa Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 295670-100187 Wykrywanie kontrastu 1 szt.
Opis
Zakres działania: 0 ... 5,6 mw trybie uczenia ; 0... 8 m z przełącznikiem w pozycji "N", emiter światła: LED, rodzaj światła: czerwone, światło naprzemienne, wyjście sygnału: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (poprzez C/Q = pin 4), rodzaj przełączania: przełączalny rodzaj przełączania czujnika. Stan dostawy to: C/Q - Pin4: styk NPN NO / przełączanie na ciemno, styk PNP NC / przełączanie światła, IO-Link, połączenie: kabel stały 300 mm z wtyczką M8 x 1, 3-pin, napięcie robocze: 10 . ... 30 V DC, temperatura otoczenia: -20... 60 °C (-4 ... 140 °F)
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Zakres działania: 0 ... 5,6 mw trybie uczenia ; 0... 8 m z przełącznikiem w pozycji "N"
- Odległość odbłyśnika: 0 ... 5,6 mw trybie uczenia ; 0... 8 m z przełącznikiem w pozycji "N"
- Zasięg graniczny: 9 m
- Obiekt referencyjny: Odbłyśnik H85-2
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło
- Identyfikacja grupy ryzyka LED: wolna grupa
- Filtr polaryzacyjny: tak
- Średnica plamki świetlnej: około 170 mm w odległości 3,5 m
- Kąt rozwarcia: ok. 5 °
- Zewnętrzny limit światła: EN 60947-5-2: 18000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 600 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | świecenie statyczne — włączenie zasilania | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: | statyczne włączone - wolna droga światła | static off - wykryto obiekt | miganie (4 Hz) - rezerwa funkcjonalna niedomiaru
- Sterowanie: przycisk Teach-in
- Sterowanie: 5-pozycyjny przełącznik obrotowy do wyboru trybów pracy
- Poziomy wykrywania kontrastu: 10% - czyste, napełnione wodą butelki PET | 18% - przezroczyste szklane butelki | 40% - szkło kolorowe lub materiały nieprzezroczyste | regulacja za pomocą przełącznika obrotowego
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- prąd jałowy:< 25 mA przy napięciu zasilania 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Wersja IO-Link: 1.1
- Profil urządzenia: identyfikacja i diagnostyka | Inteligentny czujnik typu 2,4
- Identyfikator urządzenia: 0x111A11 (1120785)
- Szybkość transmisji: COM2 (38,4 kb/s)
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Wejście danych procesowych 2 bity | Wyjście danych procesowych 2 bity
- Obsługa trybu SIO: tak
- Zgodny typ portu głównego: A
- Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Status dostawy to: | C/Q - Pin4: NPN normalnie otwarty / przełączanie na ciemno, PNP normalnie zamknięty / przełączanie na światło, IO-Link |
- Wyjście sygnałowe: 1 wyjście push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 500 Hz.
- Czas odpowiedzi: 1ms
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Aprobaty i Certyfikaty
- Zgodność z EAC: TR CU 020/2011
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia -20... 60 °C (-4 ... 140°F) |
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 15 mm
- Wysokość koperty: 61,7 mm
- Głębokość obudowy: 41,7 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: kabel stały 300 mm ze złączem M8 x 1, 3-pin
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa ok. 51 g
- Długość kabla: 0,3 m
