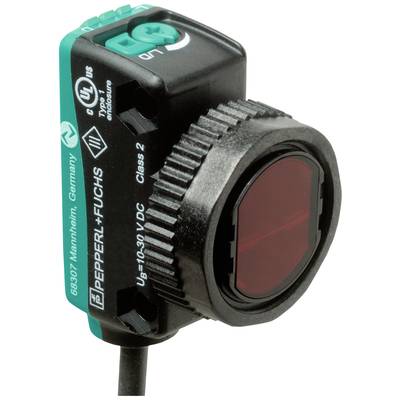

Fotokomórka refleksyjna laserowa Pepperl+Fuchs OBR12M-R103-2EP-IO-L 267075-100297 Przełącznik (Jasność / Ciemność) 1 szt
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Fotokomórka refleksyjna laserowa
Funkcje fotokomórki
Przełącznik (Jasność / Ciemność)
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
kabel
Karta katalogowa (PDF)
Liczba
Suma (649,59 zł / Sztuka)
649,59 zł
799,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Opakowanie
sztuka
- Rodzaj produktu
Fotokomórka refleksyjna laserowa
- Model katalogowy producenta
OBR12M-R103-2EP-IO-L
- Funkcje fotokomórki
Przełącznik (Jasność / Ciemność)
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
250 µs
- Rodzaj styku
antywalentny
- Wyjście czujnika
NPN, otwarty
NPN, zamknięty
PNP, Otwierający
PNP, Zamykający
- Częstotliwość przełączania
2000 Hz
- Złącze czujnika
kabel
- Długość kabla
2 m
- Materiał obudowy
poliwęglan
- Rodzaj nadajnika
Dioda lasera
- Klasa lasera
1
- Długość fali
680 nm
15 m
- Specyfikacja czujnika
z tłumieniem tła
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
60 °C
- Szerokość produktu
15 mm
- Wysokość produktu
36.5 mm
- Głębokość produktu
26.7 mm
- Wymiary
(S x W x G) 15 x 36.5 x 26.7 mm
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2628837 Fotokomórka refleksyjna laserowa Pepperl+Fuchs OBR12M-R103-2EP-IO-L 267075-100297 Przełącznik (Jasność / Ciemność) 1 szt
Opis
Zakres działania: 0 ... 12 m, emiter światła: dioda laserowa, rodzaj światła: czerwone, światło przemienne, wyjście sygnału: 2 wyjścia push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (przez C/ Q = pin 4), typ przełączania: typ przełączania czujnika jest przełączalny. Stan dostawy to: C/Q - BK: styk NPN NO / przełączanie na ciemno, styk PNP NC / przełączanie na światło, IO-Link /Q - WH: styk NPN NC / przełączanie na światło, PNP NO styk / przełączanie na ciemno, podłączenie: 2 m kabel stały, napięcie robocze: 10 ... 30 V DC, temperatura otoczenia: -40 ... 60°C ( -40... 140 °F), kabel stały -25 ... 60 °C (-13 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Zakres działania: 0 ... 12 m
- Odległość odbłyśnika: 0,25 ... 12 m
- Zasięg graniczny: 15 m
- Obiekt referencyjny: Odbłyśnik H50
- Emiter światła: dioda laserowa
- Rodzaj światła: czerwone, zmienne światło
- Filtr polaryzacyjny: tak
- Charakterystyka lasera
- Uwaga: ŚWIATŁO LASEROWE, NIE PATRZ W PROMIEŃ!
- Klasa lasera 1
- Długość fali: 680nm
- Rozbieżność wiązki:> 5 mrad d63< 2 mm w zakresie 250 mm ... 750 mm
- Czas trwania impulsu: 1,6 µs
- Częstotliwość odświeżania: maks. 17,6 kHz
- Maksymalna energia impulsu: 9,6 nJ
- Średnica plamki: ok. 30 mm w odległości 12 m
- Kąt rozwarcia: ok. 0,3 °
- Limit światła otoczenia: EN 60947-5-2
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 672 a
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | świecenie statyczne — włączenie zasilania | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: | statyczne włączone - wolna droga światła | static off - wykryto obiekt | miganie (4 Hz) - rezerwa funkcjonalna niedomiaru
- Sterowanie: przełącznik jasny/ciemny
- Sterowanie: regulator czułości
- Wyświetlacz parametrów: Komunikacja IO-Link: Zielona dioda LED wyłącza się na krótko (1 Hz)
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- prąd jałowy:< 20 mA przy napięciu zasilania 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Szybkość transmisji: COM2 (38,4 kb/s)
- Wersja IO-Link: 1.1
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Wejście danych procesowych 2 bity | Wyjście danych procesowych 2 bity
- Obsługa trybu SIO: tak
- Identyfikator urządzenia: 0x110205 (1114629)
- Zgodny typ portu głównego: A
- Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Status dostawy to: | C/Q - BK: NPN normalnie otwarty / przełączanie na ciemno, PNP normalnie zamknięty / przełączanie na światło, IO-Link | /Q - WH: styk NPN NC / przełączanie światła, styk PNP NO / przełączanie ciemności
- Wyjście sygnałowe: 2 wyjścia push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 2000 Hz.
- Czas odpowiedzi: 250 µs
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Bezpieczeństwo lasera: EN 60825-1:2014
- Aprobaty i Certyfikaty
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Zatwierdzenie FDA: IEC 60825-1:2007 Zgodne z 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50, z dnia 24 czerwca 2007 r.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 60°C ( -40... 140 °F) , kabel stały | -25 ... 60 °C (-13 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 15 mm
- Wysokość koperty: 36,5 mm
- Głębokość koperty: 26,7 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: kabel stały o długości 2 m
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa ok. 38 g
- Długość kabla: 2 m
