HARTING 09 55 429 7811 741 09554297811741 Złącze męskie Ilość styków: 37 SMT 140 szt. sztuka

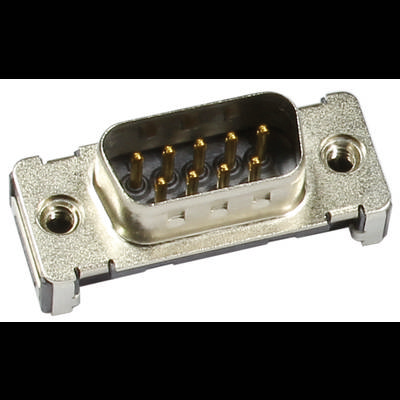

Metalowy wtyk z wieloma złotymi stykami, przeznaczony do podłączania urządzeń elektronicznych w celu transmisji danych lub zasilania.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie proste

Ilość styków

Połączenie komponentów

SMT

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Liczba (Rozmiar opakowania 140 szt.)

Sztuki

Suma (3072,36 zł / Sztuka)

3072,36 zł

3779,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 37

Złącze męskie
Ilość styków: 37

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany, prosty;
Typ połączenia: złącze do lutowania rozpływowego (SMT)
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 37
Rodzaj mocowania: kołnierz z gwintem M3
Skok, strona przyłącza: 2,76 mm
Prąd znamionowy: ‌ 5 A
Rezystancja izolacji:> 5x109Ω
Rezystancja objętościowa: ≤25 mΩ
Temperatura graniczna: -55... +125°C (przy lutowaniu rozpływowym maks. +240°C przez 30 s)
Cykle krycia: ≥ 50
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Materiał wkładki: Polimer ciekłokrystaliczny (LCP); Korpus: stal niklowana
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 1 950 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Poziom wrażliwości na wilgoć (MSL): 1 zgodnie z ECA/IPC/JEDEC J-STD-020D
Poziom czułości procesu (PSL): R0 zgodnie z ECA/IPC/JEDEC J-STD-020D
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 123 N
Siła uciągu: ≥ 11 N; ≤ 82 N
Płeć: Długopis
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 4
Wysokość montażowa: ‌ 6,35 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie proste

Ilość styków: 37

Połączenie komponentów: SMT

Zawartość: 140 szt.

Ilość cykli roboczych złącza: ≥ 50

Numer katalogowy producenta: 09554297811741

Kolor: czarny

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.76 mm

Specyfikacje klem zaciskowych: z kołnierzem gwintowanym

Model katalogowy producenta: 09 55 429 7811 741

: Plug/bus

: 37

Do pobrania

Karta katalogowa

Karta katalogowa 3004585 HARTING 09 55 429 7811 741 09554297811741 Złącze męskie Ilość styków: 37 SMT 140 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004585 HARTING 09 55 429 7811 741 09554297811741 Złącze męskie Ilość styków: 37 SMT 140 szt. sztuka

Opis

Złącze, złącze do lutowania rozpływowego (SMT), prąd znamionowy: 5 A, pin, rozmiar: D-Sub 4, polimer ciekłokrystaliczny (LCP), obudowa: stal, niklowana

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
