HARTING 09682537612 Złącze męskie 09 68 253 7612, styki: 15, 1 szt.

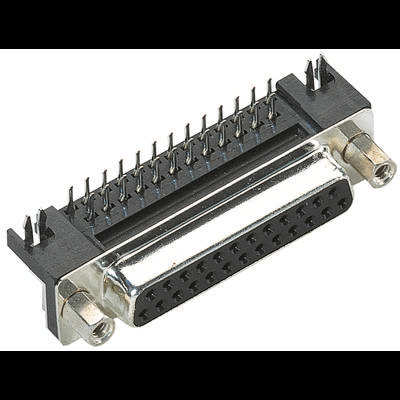

Złącze Sub-D z wieloma pinami i zamkami śrubowymi, typowo stosowane w połączeniach interfejsów szeregowych.

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze żeńskie kątowe

Ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (21,21 zł / Sztuka)

21,21 zł

26,09 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 15

Złącze męskie
Ilość styków: 15

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany;
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 15
Długość szpilki: 3,2 mm
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Skok, strona przyłącza: 2,77 mm
Prąd znamionowy: ‌ 6,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 50
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal, uszlachetniona powierzchniowo
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 9,28 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 50 N
Siła uciągu: ≥ 4,5 N; ≤ 33 N
Płeć żeńska
Opis: ślad w USA
Dalsze kontakty: z kontaktem z ziemią
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 2
Rozstaw rzędów: 2,84 mm
Wysokość montażowa: ‌ 6,3 mm

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze żeńskie kątowe

Ilość styków: 15

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Numer katalogowy producenta: 09682537612

Kolor: czarny

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.77 mm

Model katalogowy producenta: 09 68 253 7612

: Plug/bus

: 15

Do pobrania

Karta katalogowa

Karta katalogowa 3004769 HARTING 09682537612 Złącze męskie 09 68 253 7612, styki: 15, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004769 HARTING 09682537612 Złącze męskie 09 68 253 7612, styki: 15, 1 szt.

Opis

Złącze, powierzchnia amerykańska, złącze do lutowania na fali, prąd znamionowy: 6,5 A, gniazdo, rozmiar: D-Sub 2

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
