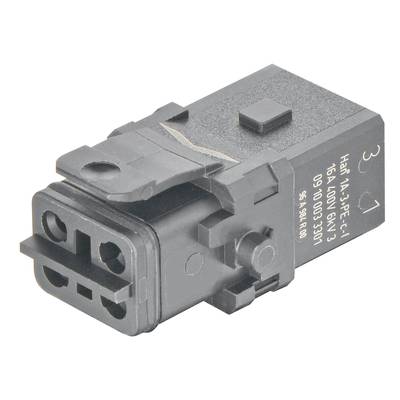

HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Wstawka pinowa męska
Seria złączy Han
Han® 1A
Połączenie komponentów
zaciskane
Łączna ilość styków
3 + PE
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
100
-
34,71 zł
300
6% = 2,12 zł
32,59 zł
500
8% = 2,61 zł
32,10 zł
1000
9% = 3,17 zł
31,54 zł
2000
11% = 3,81 zł
30,90 zł
4000
14% = 4,86 zł
29,85 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Min.: 100
Vielfache: 1
Suma (34,71 zł / Sztuka)
3471,00 zł
42,69 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Seria: Han® 1A
- Typ połączenia: połączenie zaciskane
- Liczba kontaktów: 3
- Rodzaj zamka: zamek zatrzaskowy
- Prąd znamionowy: 16 A
- Rezystancja izolacji:> 108 Ω
- Temperatura graniczna: -30... +90 °C
- Cykle krycia: ≥ 100
- Materiał wkładki: poliamid (PA)
- Kolor wkładu: RAL 9005 (głęboka czerń)
- Klasa palności materiału zgodnie z UL 94: V-0
- Normy: EN 45545-2 Ochrona przeciwpożarowa w pojazdach szynowych IEC 61373 kategoria 1 klasa B IEC 60664-1;
- Waga netto: 9 g
- Napięcie znamionowe: 400 V
- Mierzone napięcie szczytowe: 6 kV
- Stopień zabrudzenia 3
- Uwagi: Konfiguracja Han® 1A, która składa się wyłącznie z wkładek stykowych (z zabezpieczeniem przed naprężeniem lub bez, 09 10 000 5300), jest złączem niekapsułkowanym zgodnie z IEC 61984. Użytkownik musi zapewnić ochronę przed porażeniem prądem elektrycznym poprzez rodzaj instalacji.;Wkładki stykowe nie mogą być podłączane ani odłączane pod napięciem/obciążeniem.;Wkładki stykowe nie mogą znajdować się pod napięciem po odłączeniu.
- Ochrona przeciwpożarowa w pojazdach szynowych: EN 45545-2 (2020-08)
- Płeć żeńska
- Przekrój przewodu: 0,14... 4 mm²
- Stopień ochrony zgodnie z IEC 60529: IP20
- Rozmiar: 1 A
- Dopuszczenia: DNV GL
- Kontakt PE: tak
- Materiał uszczelki: NBR
- Napięcie znamionowe zgodnie z UL: 600 V
- Kolor uszczelki: czarny
- Prąd znamionowy zgodnie z UL: 15 A AWG 12
- Opakowanie
sztuka
- Rodzaj produktu
Wstawka pinowa męska
- Kolor
czarny głęboki (ral 9005)
- Seria złączy Han
Han® 1A
- Połączenie komponentów
zaciskane
- Ilość styków
3
- Łączna ilość styków
3 + PE
- Minimalne pole przekroju przewodnika
0.14 mm²
- Maksymalne pole przekroju przewodnika
4 mm²
- Ilość cykli roboczych złącza
100
- Seria
Han® 1A
- Zawartość
1 szt.
- Maksymalna temperatura
+90 °C
- Minimalna temperatura
-30 °C
- Styk ochronny
tak
400 V
FALSE
3
Bus
-30-90 °C
V0
6 kV
Crimp connection
Other
3
FALSE
0.14-4 mm²
0.14-4 mm²
TRUE
Other
Thermoplastic
16 A
Thermoplastic
100
3
Do pobrania
Karta katalogowa
Karta katalogowa 3007786 HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.
Karta katalogowa 3007786 HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3007786 HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.
Opis
Wkładki, złącze zaciskane, gniazdo, poliamid (PA), RAL 9005 (głęboka czerń), prąd znamionowy: 16 A, rozmiar: 1 A, styki: 3
