HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.

EAN:
Numer producenta
Numer produktu

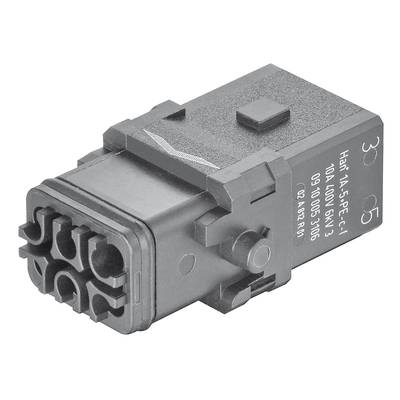

Prostokątny złącze elektroniczne z wieloma gniazdami przyłączeniowymi i opisami na bokach.
Prostokątny złącze elektroniczne z wieloma gniazdami przyłączeniowymi i opisami na bokach.
Rodzaj produktu
Wstawka pinowa męska
Seria złączy Han
Han® 1A
Połączenie komponentów
zaciskane
Łączna ilość styków
5 + PE
Kolor
czarny głęboki (ral 9005)
Karta katalogowa (PDF)
English
HARTING
Dostawa w pon. 9.11.2026

Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
34,71 zł
5
6% = 2,12 zł
32,59 zł
10
8% = 2,61 zł
32,10 zł
25
9% = 3,17 zł
31,54 zł
50
11% = 3,81 zł
30,90 zł
100
14% = 4,86 zł
29,85 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł

Liczba

Suma (34,71 zł / Sztuka)
34,71 zł
42,69 zł
z VAT (klient indywidualny)
Cena netto
Zgłoś wątpliwości prawne
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Dane techniczne

  • Seria: Han® 1A
  • Typ połączenia: połączenie zaciskane
  • Liczba kontaktów: 5
  • Rodzaj mocowania: Wspornik wzdłużny
  • Prąd znamionowy: ‌ 10 A
  • Rezystancja izolacji:> 108 Ω
  • Temperatura graniczna: -30... +90 °C
  • Cykle krycia: ≥ 100
  • Materiał wkładki: poliamid (PA)
  • Kolor wkładu: RAL 9005 (głęboka czerń)
  • Klasa palności materiału zgodnie z UL 94: V-0
  • Normy: EN 45545-2 Ochrona przeciwpożarowa w pojazdach szynowych IEC 61373 kategoria 1 klasa B IEC 60664-1;
  • Waga netto: 5,65 g
  • Napięcie znamionowe: 400 V
  • Mierzone napięcie szczytowe: 6 kV
  • Stopień zabrudzenia 3
  • Uwagi: Konfiguracja Han® 1A, która składa się wyłącznie z wkładek stykowych (z zabezpieczeniem przed naprężeniem lub bez, 09 10 000 5300), jest złączem niekapsułkowanym zgodnie z IEC 61984. Użytkownik musi zapewnić ochronę przed porażeniem prądem elektrycznym poprzez rodzaj instalacji.;Wkładki stykowe nie mogą być podłączane ani odłączane pod napięciem/obciążeniem.;Wkładki stykowe nie mogą znajdować się pod napięciem po odłączeniu.
  • Ochrona przeciwpożarowa w pojazdach szynowych: EN 45545-2 (2020-08)
  • Płeć żeńska
  • Przekrój przewodu: 0,14... 2,5 mm²
  • Stopień ochrony zgodnie z IEC 60529: IP20
  • Rozmiar: 1 A
  • Dopuszczenia: DNV GL
  • Kontakt PE: tak
  • Materiał uszczelki: NBR
  • Napięcie znamionowe zgodnie z UL: 600 V
  • Kolor uszczelki: czarny
  • Prąd znamionowy zgodnie z UL: 15 A AWG 14
Rodzaj produktu

Wstawka pinowa męska

Kolor

czarny głęboki (ral 9005)

Seria złączy Han

Han® 1A

Specyfikacje klem zaciskowych

z dźwignią

Połączenie komponentów

zaciskane

Ilość styków

5

Łączna ilość styków

5 + PE

Minimalne pole przekroju przewodnika

0.14 mm²

Maksymalne pole przekroju przewodnika

2.5 mm²

Ilość cykli roboczych złącza

≥ 100

Seria

Han® 1A

Zawartość

1 szt.

Maksymalna temperatura

+90 °C

Minimalna temperatura

-30 °C

Styk ochronny

tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Połączenie komponentów
Łączna ilość styków

HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.
HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.

3007785


Ten produkt
zaciskane
5 + PE
HARTING 09100083101 Wstawka pinowa męska 09 10 008 3101, seria Han® 1A, 1 szt.
HARTING 09100083101 Wstawka pinowa męska 09 10 008 3101, seria Han® 1A, 1 szt.

3007782


zaciskane
8
HARTING 09100033101 Wstawka pinowa męska 09 10 003 3101, seria Han® 1A, 1 szt.
HARTING 09100033101 Wstawka pinowa męska 09 10 003 3101, seria Han® 1A, 1 szt.

3007783


zaciskane
3 + PE
HARTING 09100033106 Wstawka pinowa męska 09 10 003 3106, 1 szt.
HARTING 09100033106 Wstawka pinowa męska 09 10 003 3106, 1 szt.

3007784


zaciskane
3
HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.
HARTING 09100033301 Wstawka pinowa męska 09 10 003 3301, seria Han® 1A, 1 szt.

3007786


zaciskane
3 + PE
HARTING 09100043101 Wstawka pinowa męska 09 10 004 3101, seria Han® 1A, 1 szt.
HARTING 09100043101 Wstawka pinowa męska 09 10 004 3101, seria Han® 1A, 1 szt.

3007787


zaciskane
4
HARTING 09100043106 Wstawka pinowa męska 4 zaciskane 1 szt.
HARTING 09100043106 Wstawka pinowa męska 4 zaciskane 1 szt.

3007788


zaciskane
4
HARTING 09100083001 Wstawka pinowa męska 8 zaciskane 1 szt.
HARTING 09100083001 Wstawka pinowa męska 8 zaciskane 1 szt.

3007855


zaciskane
8
HARTING 09100033001 Wstawka pinowa męska 09 10 003 3001, seria Han® 1A, 1 szt.
HARTING 09100033001 Wstawka pinowa męska 09 10 003 3001, seria Han® 1A, 1 szt.

3007856


zaciskane
3 + PE
HARTING 09100033006 Wstawka pinowa męska 09 10 003 3006, 1 szt.
HARTING 09100033006 Wstawka pinowa męska 09 10 003 3006, 1 szt.

3007857


zaciskane
3

Do pobrania

Karta katalogowa

English

Karta katalogowa 3007785 HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.

Karta katalogowa 3007785 HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3007785 HARTING 09100053106 Wstawka pinowa męska Han® 1A 5 + PE zaciskane 1 szt.

Opis

Wkładki, złącze zaciskane, gniazdo, poliamid (PA), RAL 9005 (głęboka czerń), prąd znamionowy: 10 A, rozmiar: 1 A, styki: 5

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Opis

Wkładki, złącze zaciskane, gniazdo, poliamid (PA), RAL 9005 (głęboka czerń), prąd znamionowy: 10 A, rozmiar: 1 A, styki: 5

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
