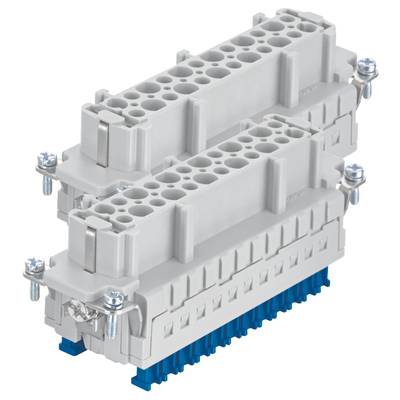

HARTING 09330242788 Złącze męskie Han® 48B 24 + PE Połączenie zacisku klatki 1 szt. sztuka
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Złącze męskie
Seria złączy Han
Han® 48B
Połączenie komponentów
Połączenie zacisku klatki
Łączna ilość styków
24 + PE
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
121,14 zł
3
4% = 5,27 zł
115,87 zł
5
6% = 7,38 zł
113,76 zł
10
7% = 8,77 zł
112,37 zł
25
9% = 10,36 zł
110,78 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (121,14 zł / Sztuka)
121,14 zł
149,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Seria: Han® ES Press
- Typ połączenia: połączenie zaciskowe klatkowe
- Liczba kontaktów: 48
- Prąd znamionowy: 16 A
- Rezystancja izolacji:> 1010Ω
- Rezystancja styku: ≤ 3 mΩ
- Temperatura graniczna: -40... +125 °C
- Cykle krycia: ≥ 500
- Materiał wkładki: poliwęglan (PC)
- Kolor wstawki: RAL 7032 (szary żwirowy)
- Materiał styków: stop miedzi
- Powierzchnia styku: Posrebrzana
- Klasa palności materiału zgodnie z UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Waga netto: 171 g
- Napięcie znamionowe: 500 V
- Mierzone napięcie szczytowe: 6 kV
- Stopień zabrudzenia 3
- Uwagi: siłownik niebieski; tylko w przypadku obudów o wysokim profilu; do pełnego montażu wymagane są dwie wkładki!
- Ochrona przeciwpożarowa w pojazdach szynowych: EN 45545-2 (2020-08)
- Płeć żeńska
- Przekrój przewodu: AWG 26... AWG 14
- Długość odizolowania: 9... 11 mm
- Opis: dodatkowy nadruk
- Kolor dodatków: niebieski
- Rozmiar: 48 B
- Dopuszczenia: DNV GL
- Kontakt PE: tak
- Napięcie znamionowe zgodnie z UL: 600 V
- Napięcie znamionowe zgodnie z CSA: 600 V
- Oznaczenie styku: 25... 48
- Opakowanie
sztuka
- Rodzaj produktu
Złącze męskie
- Kolor
szary krzem (ral 7032)
- Seria złączy Han
Han® 48B
- Specyfikacje klem zaciskowych
bez przewodu ochronnego
- Połączenie komponentów
Połączenie zacisku klatki
- Ilość styków
24
- Łączna ilość styków
24 + PE
- Minimalne pole przekroju przewodnika
0.14 mm²
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość cykli roboczych złącza
≥ 500
- Seria
Han® ES Press
- Zawartość
1 szt.
- Maksymalna temperatura
125 °C
- Minimalna temperatura
-40 °C
- Styk ochronny
tak
500 V
FALSE
48
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
48
Do pobrania
Karta katalogowa
Karta katalogowa 3007929 HARTING 09330242788 Złącze męskie Han® 48B 24 + PE Połączenie zacisku klatki 1 szt. sztuka
Karta katalogowa 3007929 HARTING 09330242788 Złącze męskie Han® 48B 24 + PE Połączenie zacisku klatki 1 szt. sztuka
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3007929 HARTING 09330242788 Złącze męskie Han® 48B 24 + PE Połączenie zacisku klatki 1 szt. sztuka
Opis
Wkładki, złącze klatkowe, gniazdo, poliwęglan (PC), RAL 7032 (szary żwir), prąd znamionowy: 16 A, rozmiar: 48 B, styki: 48
