HARTING 09452819002333 Złącze męskie PCB 1 szt.

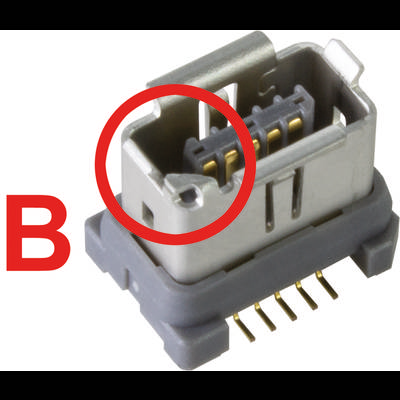

Złącze z czerwonym kołem zaznaczającym określoną część. Obok wtyczki znajduje się czerwona litera 'B'.

Rodzaj produktu

Złącze męskie PCB

Zawartość

1 szt.

Ilość pinów

Natężenie znamionowe

3 A

Natężenie znamionowe - zaokrąglone

3 A

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (30,80 zł / Sztuka)

30,80 zł

37,88 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącza PCB |

Ilość pinów 10
Opis 1 szt.

Dane techniczne

Seria: HARTING ix Industrial®
Element: złącze PCB
Typ połączenia: połączenie lutowane
Liczba kontaktów: 10
Prąd znamionowy: 3 A przy zastosowaniu z 4 stykami (1,2,6,7)
Rezystancja izolacji: 500MΩ
Rezystancja objętościowa: ≤30 mΩ
Temperatura graniczna: -40... +85 °C
Cykle krycia: ≥ 5000
Napięcie probiercze Ueff: 0,5 kV
Materiał wkładki: poliamid (PA)
Kolor wkładu: szary
Materiał styków: stop miedzi
Powierzchnia styku: Au ≥ 0,2 µm na Ni ≥ 2 µm po stronie przyłącza; Au ≥ 0,03 µm na Ni ≥ 2 µm po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 61076-3-124;EN 45545-2
Waga netto: 1 g
Nazwa: Sygnał
Napięcie znamionowe: ‌ 50 V AC; ‌ 60 V DC
Kodowanie: Typ B
Siła wsuwania: ≤ 25 N
Siła uciągu: ≤ 25 N
Opis: pionowy
Ekranowanie: całkowicie ekranowane, styk ekranujący 360°
Rezystancja ekranu: ≤ 100 mΩ
Temperatura przechowywania: -30... + 60 °C
Wilgotność względna: 95% bez kondensacji (praca); 95% bez kondensacji (przechowywanie/transport)
Stopień ochrony zgodnie z IEC 60529: IP20
Materiał ekranujący: stal nierdzewna; Sn ≥ 1 µm na Ni ≥ 0,2 µm po stronie wtyku, ekranowanie

Rodzaj produktu: Złącze męskie PCB

Ilość pinów: 10

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Połączenie komponentów: lutowane

Kolor: szary

Materiał obudowy: PA

Numer katalogowy producenta: 09452819002333

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 45 281 9002 333

Rezystancja styku: 30 mΩ

Rezystancja izolacji: 500 MΩ

Napięcie znamionowe: 50 V/AC
60 V/DC

: Other

: 10

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Polyamide (PA)

: Other

: Other

: 1.5 A

Do pobrania

Karta katalogowa

Karta katalogowa 3000929 HARTING 09452819002333 Złącze męskie PCB 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3000929 HARTING 09452819002333 Złącze męskie PCB 1 szt.

Opis

Złącze do PCB, pionowe, złącze lutowane, prąd znamionowy: 1,5 A, styki: 10, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
