HARTING 09563627812 Złącze męskie 09 56 362 7812, rzędy: 3, styki: 44, 1 szt.

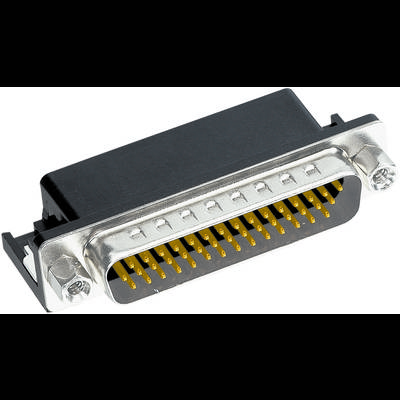

Złącze D-Sub z metalową obudową, kątowe 90 stopni, 25-stykowe, z mocowaniem śrubowym z boku, przeznaczone do połączeń elektronicznych urządzeń.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie kątowe

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (81,29 zł / Sztuka)

81,29 zł

99,99 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 44

Złącze męskie
Ilość rzędów: 3
Ilość styków: 44

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany;
Typ połączenia: połączenie lutowane na fali
Liczba kontaktów: 44
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Siatka, strona przyłącza: 2,29 mm
Prąd znamionowy: ‌ 2 A
Rezystancja izolacji: 5x109Ω
Rezystancja styku: 25 mΩ
Temperatura graniczna: -40... +85 °C
Cykle krycia: ≥ 50
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal, niklowana
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 14,32 g
Nazwa: Wysoka gęstość
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ‌1,6 mm
Płeć: Długopis
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 1,98 mm
Wysokość montażowa: ‌ 6,3 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie kątowe

Ilość styków: 44

Połączenie komponentów: lutowane

Ilość rzędów: 3

Zawartość: 1 szt.

Ilość cykli roboczych złącza: ≥ 50

Numer katalogowy producenta: 09563627812

Kolor: czarny

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.29 mm

Specyfikacje klem zaciskowych: do lutowania falowego

Model katalogowy producenta: 09 56 362 7812

: Plug/bus

: 44

Do pobrania

Karta katalogowa

Karta katalogowa 3004901 HARTING 09563627812 Złącze męskie 09 56 362 7812, rzędy: 3, styki: 44, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004901 HARTING 09563627812 Złącze męskie 09 56 362 7812, rzędy: 3, styki: 44, 1 szt.

Opis

Złącze, złącze lutowane na fali, prąd znamionowy: 2 A, pin, rozmiar: D-Sub 3
