HARTING 09 65 366 6812 09653666812 Złącze męskie Ilość styków: 25 THR 1 szt.

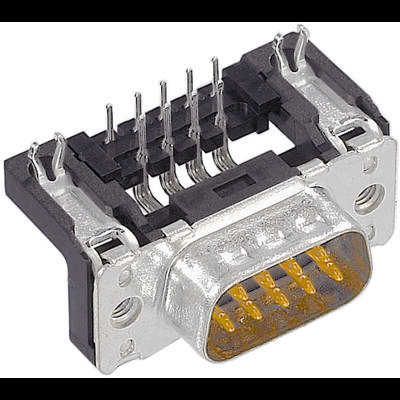

Złącze D-Sub z dziewięcioma stykami oraz śrubami montażowymi, typowo stosowane w połączeniach szeregowych.

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie kątowe

Ilość styków

Połączenie komponentów

THR

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (30,80 zł / Sztuka)

30,80 zł

37,88 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany;
Typ połączenia: złącze do lutowania rozpływowego (THR)
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 25
Długość szpilki: 2,9 mm
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Skok, strona przyłącza: 2,76 mm
Prąd znamionowy: ‌ 6,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125°C (w przypadku lutowania rozpływowego maks. +240°C przez 15 s)
Cykle krycia: ≥ 250
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: II (400 ≤ CTI< 600)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PCT); Skorupa: stal, niklowana
Kolor wkładu: szary
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 13,35 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 83 N
Siła uciągu: ≥ 7,8 N; ≤ 56 N
Płeć: Długopis
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 2,54 mm
Wysokość montażowa: ‌ 7,3 mm

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie kątowe

Ilość styków: 25

Połączenie komponentów: THR

Zawartość: 1 szt.

Numer katalogowy producenta: 09653666812

Kolor: szary

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.76 mm

Model katalogowy producenta: 09 65 366 6812

: Plug/bus

: 25

Do pobrania

Karta katalogowa

Karta katalogowa 3004704 HARTING 09 65 366 6812 09653666812 Złącze męskie Ilość styków: 25 THR 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004704 HARTING 09 65 366 6812 09653666812 Złącze męskie Ilość styków: 25 THR 1 szt.

Opis

Złącze, złącze do lutowania rozpływowego (THR), prąd znamionowy: 6,5 A, pin, rozmiar: D-Sub 3

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
