HARTING 09663117501 Złącze męskie 09 66 311 7501, rzędy: 3, styki: 25, 1 szt.

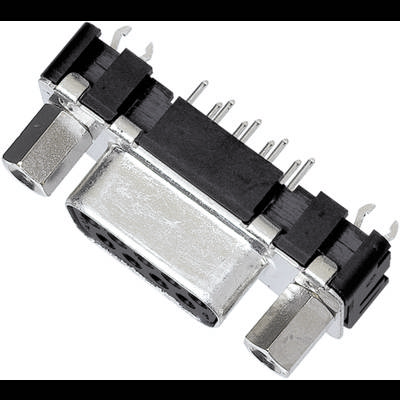

Srebrno-czarny wtyk D-Sub z wieloma stykami do łączenia urządzeń elektronicznych.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze żeńskie proste

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (25,03 zł / Sztuka)

25,03 zł

30,79 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość rzędów: 3
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany, prosty;
Typ połączenia: połączenie lutowane na fali
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 25
Długość szpilki: 2,9 mm
Rodzaj mocowania: kołnierz z gwintem M3
Skok, strona przyłącza: 2,76 mm
Prąd znamionowy: ‌ 6,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 50
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal, uszlachetniona powierzchniowo
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 10,52 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 83 N
Siła uciągu: ≥ 7,8 N; ≤ 56 N
Płeć żeńska
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 2,84 mm
Wysokość montażowa: ‌ 6,2 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze żeńskie proste

Ilość styków: 25

Połączenie komponentów: lutowane

Ilość rzędów: 3

Zawartość: 1 szt.

Ilość cykli roboczych złącza: ≥ 50

Numer katalogowy producenta: 09663117501

Kolor: czarny

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.76 mm

Specyfikacje klem zaciskowych: z gwintem

Model katalogowy producenta: 09 66 311 7501

: Plug/bus

: 25

Do pobrania

Karta katalogowa

Karta katalogowa 3005003 HARTING 09663117501 Złącze męskie 09 66 311 7501, rzędy: 3, styki: 25, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3005003 HARTING 09663117501 Złącze męskie 09 66 311 7501, rzędy: 3, styki: 25, 1 szt.

Opis

Złącze, złącze lutowane na fali, prąd znamionowy: 6,5 A, gniazdo, rozmiar: D-Sub 3
